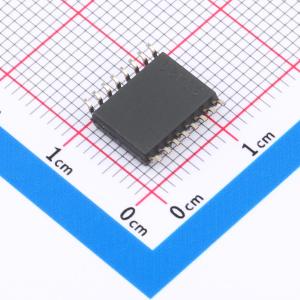

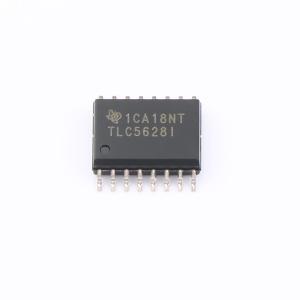

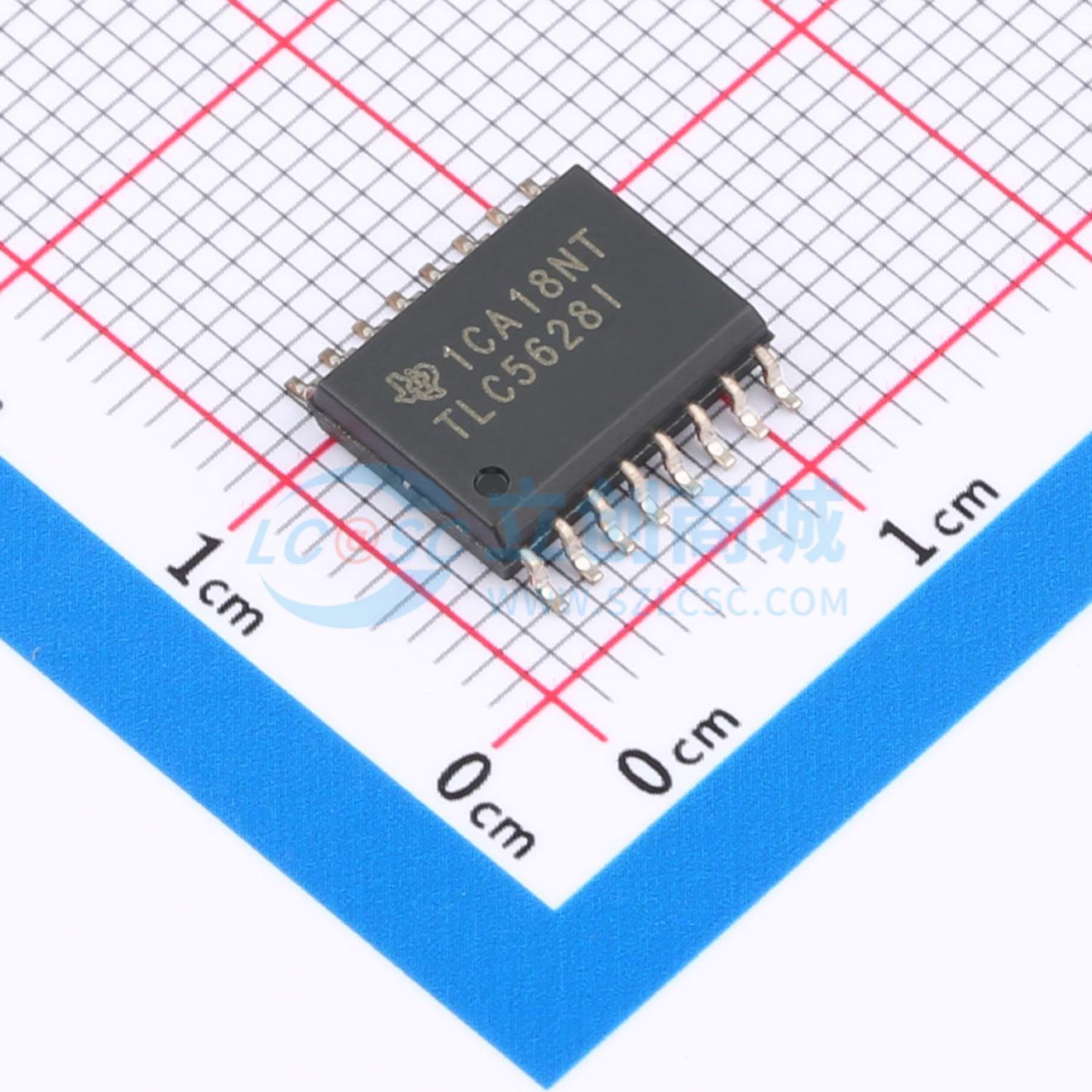

TLC5628IDW

八位数模转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TLC5628C 和 TLC5628I 是八位电压输出数模转换器 (DAC)，具有缓冲参考输入（高阻抗）。这些 DAC 可产生一个在单个 5 V 电源下运行的输出电压，范围在 0 到 2 倍参考电压之间。上电复位功能确保可重复的启动条件。
品牌名称: TI(德州仪器)
商品型号: TLC5628IDW
商品编号: C1554707
商品封装: SOIC-16-300mil
包装方式: 管装
商品毛重: 0.84克(g)

商品参数

商品概述

TLC5628C和TLC5628I是八通道8位电压输出数模转换器（DAC），具有缓冲参考输入（高阻抗）。这些DAC产生的输出电压范围介于参考电压的一倍或两倍与地之间，且具有单调性。该器件使用简单，采用5V单电源供电。内置上电复位功能，以确保可重复的启动条件。 TLC5628C和TLC5628I通过一个简单的三线串行总线进行数字控制，该总线与CMOS兼容，并且易于与所有流行的微处理器和微控制器设备接口。12位命令字包括8位数据、3位DAC选择位和1位范围位，后者允许在1倍或2倍输出范围之间进行选择。DAC寄存器采用双缓冲结构，允许将一组完整的新值写入设备，然后通过LDAC控制同时更新所有DAC输出。数字输入采用施密特触发器，具有高抗噪能力。 16引脚小外形（D）封装允许在空间受限的应用中对模拟功能进行数字控制。TLC5628C的工作温度范围为0℃至70℃，TLC5628I的工作温度范围为 -40℃至85℃。TLC5628C和TLC5628I无需外部微调。

商品特性

八个8位电压输出DAC
5V单电源供电
串行接口
高阻抗参考输入
可编程1倍或2倍输出范围
同时更新功能
内部上电复位
低功耗
半缓冲输出

应用领域

可编程电压源
数字控制放大器/衰减器
移动通信
自动测试设备
过程监控和控制信号合成

优惠活动

购买数量

(40个/管，最小起订量 1 个)

个

起订量：1 个40个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	8位
	通道数	8
	接口类型	串行
	工作电压	4.75V~5.25V
	稳定时间	10us
	输出类型	电压-缓冲
	积分非线性	1LSB

	属性	参数值
	工作温度	-40℃~+85℃
	上电复位	内置
	采样率	-
	基准电压源	外置
	基准电压源温漂	-
	数据速率	-
	静态电流	4mA
