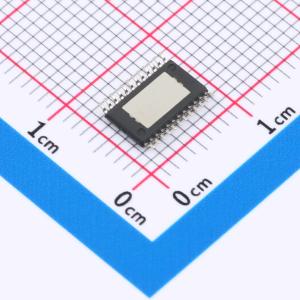

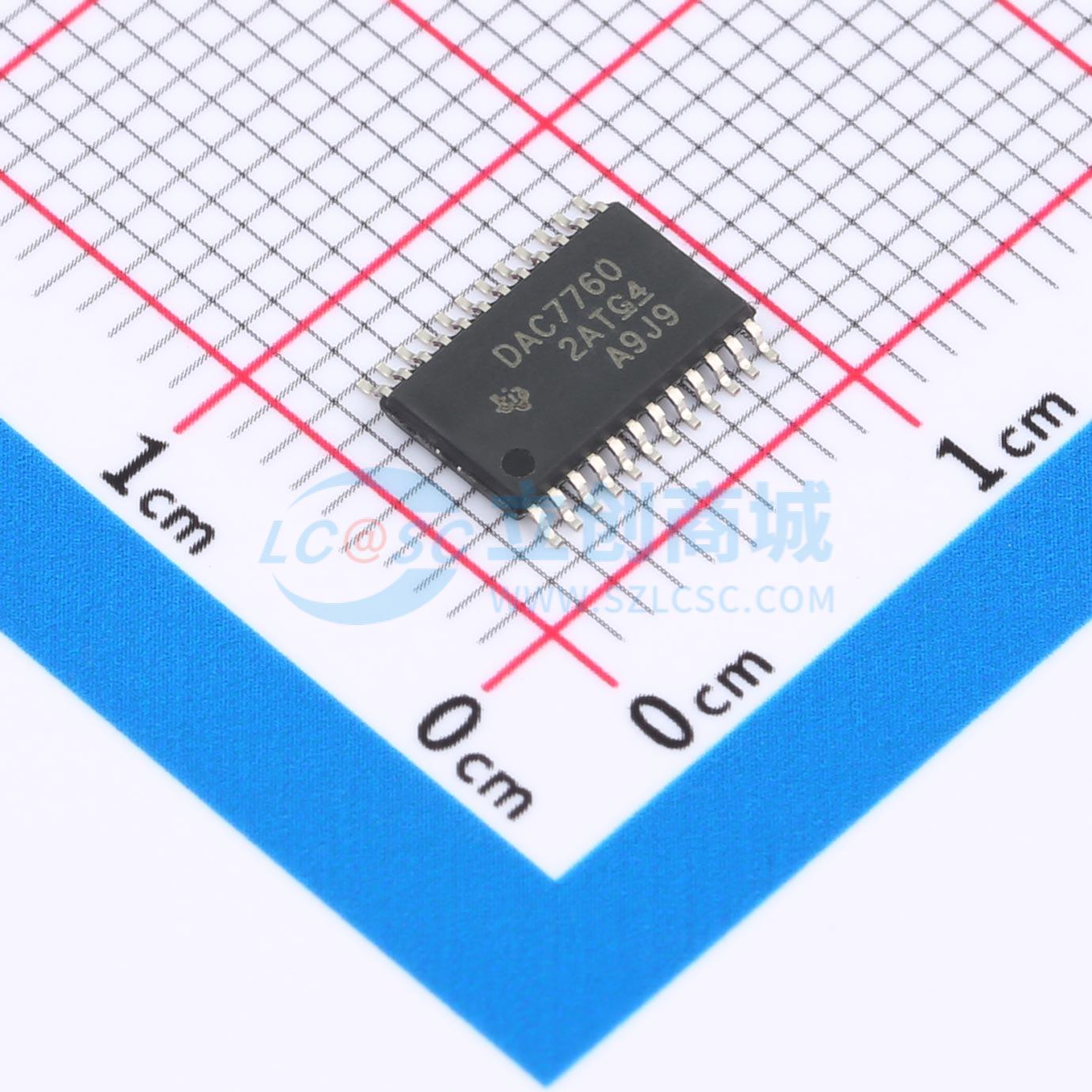

DAC7760IPWP

DACx760 是完全集成的精密 12 位和 16 位数模转换器(DAC)，旨在满足工业过程控制应用的要求。这些器件经编程可提供范围介于 4 - 20mA、0 - 20mA 或 0 - 24mA 的电流输出；或者作为一个范围介于 0V 至 5V、0V 至 10V、±5V 或 ±10V 的电压输出，可超出量程范围 10%（0V 至 5.5V、0V 至 11V、±5.5V 或 ±11V）。电流输出与电压输出可同时启用，并由同一个数据寄存器控制。

这些器件包括一个上电复位功能，以确保在某个已知状态（IOUT 和 VOUT 均被禁用，并且处于高阻抗状态）中上电。CLR 和 CLR - SEL 引脚将电压输出设定为零电平或中间电平，并且在输出被启用时，电流输出被设定为低电平。零和增益寄存器可被编程为在终端系统中对器件进行数字校准。输出转换率也可通过寄存器进行编程。这些器件可以在电流输出上叠加外部 HART 信号，并采用 10V 至 36V 的单电源或高达 ±18V 的双电源供电。

• 电流输出：4 - 20mA；0 - 20mA；0 - 24mA
• 电压输出：– 0V 至 5V；0V 至 10V；±5V；±10V；0V 至 5.5V；0V 至 11V；±5.5V；±11V（超出量程范围 10%）
• ±0.1% 最大 FSR 总体未调误差 (TUE)
• DNL：±1LSB 最大值
• 同步电压和电流输出
• 5V 内部基准电压（10ppm/°C，最大值）
• 4.6V 内部电源输出
• 可靠性特性：
  • CRC 校验和看门狗计时器
  • 热警报
  • 开路警报，短路电流限制
• 宽温度范围：– 40°C 至 125°C
• 封装：6mm×6mm 40 引脚 VQFN 和 24 引脚 HTSSOP

• 模拟输出模块
• CPU（PLC 控制器）
• HVAC 阀门和传动器控制
• 流量变送器
• 其他传感器变送器
• 传动器
