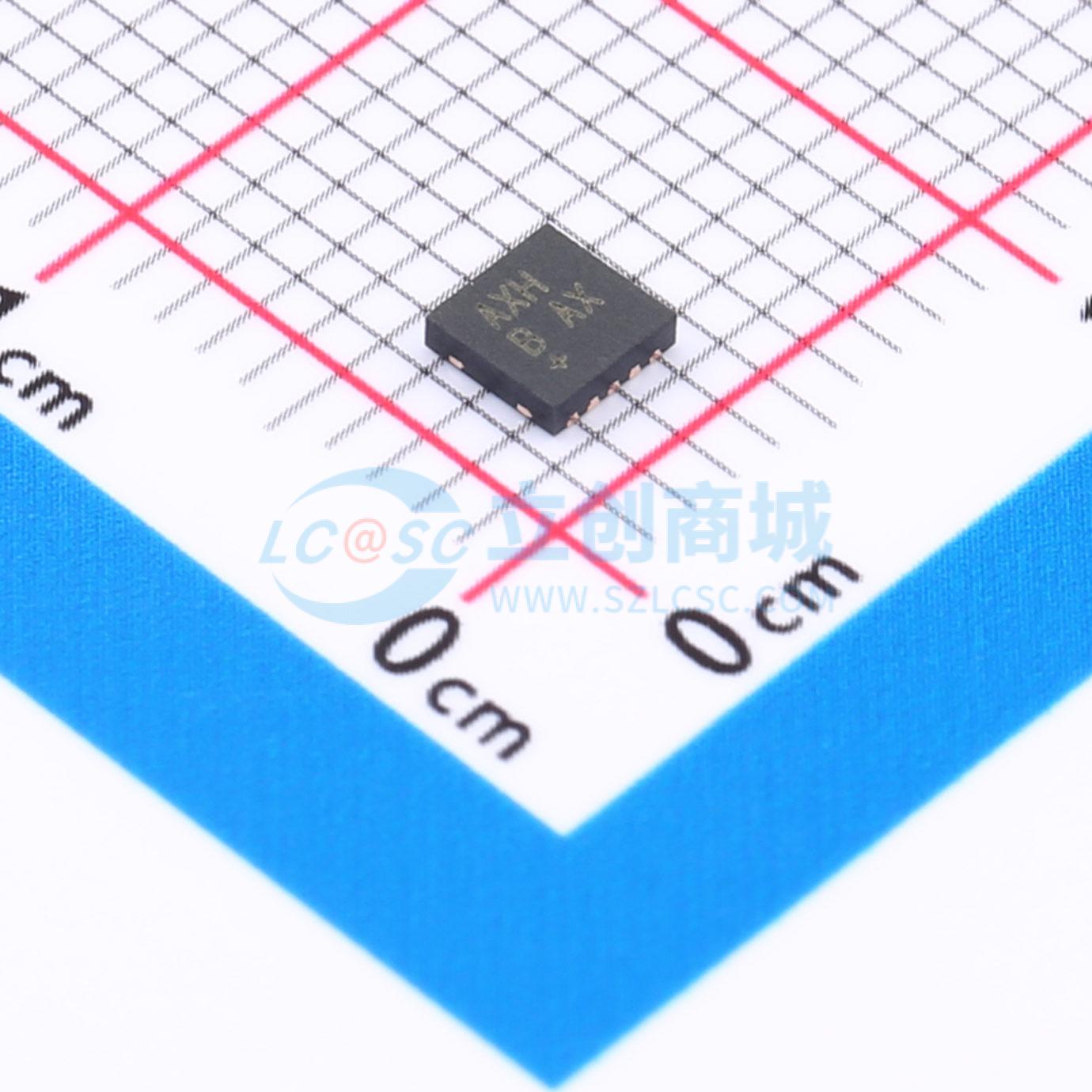

温馨提醒：图片仅供参考，商品以实物为准

MAX5816ATB+T

超小型四通道12bit带缓冲输出DAC，带内部参考和I2C

描述: MAX5816是一款低功耗、12位电压输出DAC，具有四个高精度DAC通道，12位精度无需调整，内置缓冲器和可选的内部参考电压2.048V、2.500V或4.096V。该器件接受2.7V至5.5V的宽供电电压范围，功耗极低（3mW），适用于大多数低压应用。
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX5816ATB+T
商品编号: C1554681
商品封装: TDFN-10-EP(3x3)
包装方式: 编带
商品毛重: 0.032克(g)

商品参数

商品概述

MAX5816是一款4通道、低功耗、12位电压输出数模转换器（DAC），内置输出缓冲器和内部基准源，基准源可选2.048V、2.500V或4.096V。该器件的电源电压范围为2.7V至5.5V，功耗极低（3mW），适用于大多数低压应用。其精密外部基准源输入支持轨到轨操作，为外部基准源提供100kΩ（典型值）负载。 MAX5816具有兼容I2C的两线接口，时钟速率最高可达400kHz。DAC输出经过缓冲，每通道电源电流低于250μA，失调误差低至±0.5mV（典型值）。上电时，MAX5816将DAC输出复位为零，为驱动阀门或其他上电时需关闭的换能器的应用提供额外的安全保障。内部基准源初始处于关断状态，以便使用外部基准源。MAX5816支持使用软件LOAD命令同时更新输出。结合广播ID使用软件加载命令，可同时更新多个器件。 MAX5816采用10引脚TDFN封装，工作温度范围为-40℃至+125℃。

商品特性

四个高精度DAC通道
无需校准，12位精度
±1 LSB积分非线性，缓冲电压输出
保证在所有工作条件下单调
每个DAC独立设置模式
三种精密可选内部基准源：2.048V、2.500V或4.096V
内置输出缓冲器
配合外部基准源实现轨到轨操作
4.5μs建立时间
输出可直接驱动2kΩ负载
小型3mm x 3mm 10引脚TDFN封装
2.7V至5.5V宽电源电压范围
快速400kHz兼容I2C的两线串行接口
上电复位至DAC输出零刻度
三种软件可选掉电输出阻抗：1kΩ、100kΩ或高阻抗

应用领域

可编程电压和电流源
增益和失调调整
自动调谐和光控制
功率放大器控制和偏置
过程控制和伺服环路
便携式仪器
数据采集

数据手册PDF

放大查看下载PDF

交货周期

订货25-27个工作日

购买数量

(2500个/圆盘，最小起订量 2500 个)

个

起订量：2500 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	12位
	通道数	4
	接口类型	I2C
	工作电压	2.7V~5.5V

	属性	参数值
	稳定时间	4.5us
	输出类型	电压-缓冲
	积分非线性	1LSB
	工作温度	-40℃~+125℃
