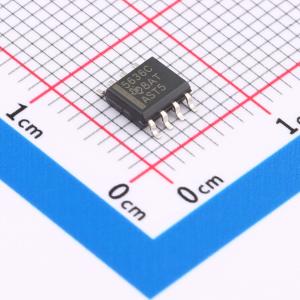

温馨提醒：图片仅供参考，商品以实物为准

TLV5636CD

TLV5636 12bit电压输出数模转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 12位电压输出DAC，具有灵活的4线串行，内置参考电压和电源关断功能。
品牌名称: TI(德州仪器)
商品型号: TLV5636CD
商品编号: C1554632
商品封装: SOIC-8
包装方式: 管装
商品毛重: 0.07克(g)

商品参数

商品概述

TLV5636是一款12位电压输出数模转换器（DAC），具备灵活的4线串行接口。该串行接口可与TMS320以及SPI、QSPI和Microwire串行端口无缝连接。它通过一个包含4位控制位和12位数据位的16位串行字符串进行编程。电阻串输出电压由一个增益为2的轨到轨输出缓冲器进行缓冲。DAC的可编程建立时间使设计人员能够在速度和功耗之间进行优化。TLV5636内置可编程精密电压基准，简化了整个系统的设计。由于其能够提供高达1 mA的电流，该基准也可用作系统基准。该器件采用CMOS工艺制造，设计用于2.7 V至5.5 V的单电源供电。它提供8引脚SOIC和8引脚MSOP封装，可在标准商业和工业温度范围内减少电路板空间。

商品特性

12位电压输出DAC
可编程内部基准
可编程建立时间：
- 快速模式下为1 µs
- 慢速模式下为3.5 µs
与TMS320和SPI串行端口兼容
典型差分非线性 < 0.5 LSB
全温度范围内单调

应用领域

数字伺服控制环路
数字失调和增益调整
工业过程控制
机器和运动控制设备
大容量存储设备

优惠活动

购买数量

(75个/管，最小起订量 1 个)

个

起订量：1 个75个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	12位
	通道数	1
	接口类型	SPI
	工作电压	2.7V~5.5V
	稳定时间	1us
	输出类型	电压-缓冲

	属性	参数值
	积分非线性	4LSB
	工作温度	0℃~+70℃
	上电复位	内置
	基准电压源	内置；外置
	数据速率	1.25MHz
	静态电流	10nA
