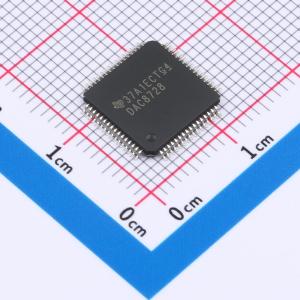

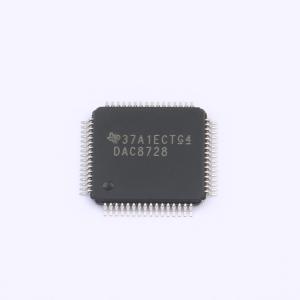

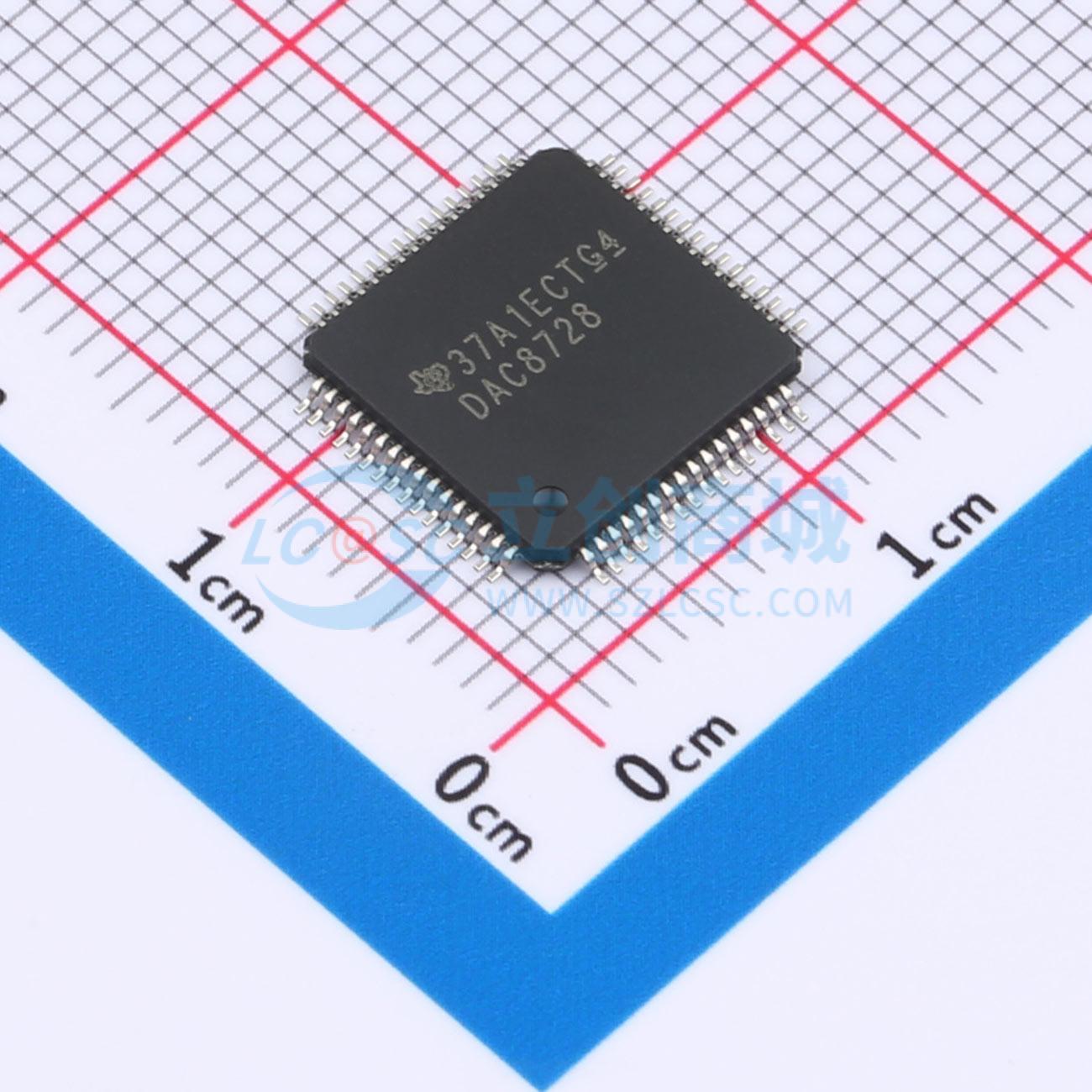

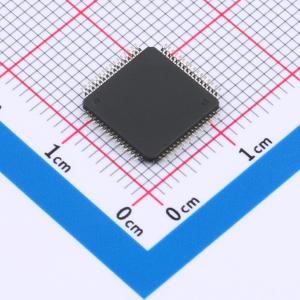

温馨提醒：图片仅供参考，商品以实物为准

DAC8728SPAG

八进制, 16位, 低功耗, 高电压输出, 并行输入数字到模拟转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 低功耗、八通道、16位、高电压输出、并行输入数模转换器。
品牌名称: TI(德州仪器)
商品型号: DAC8728SPAG
商品编号: C1554659
商品封装: TQFP-64(10x10)
包装方式: 托盘
商品毛重: 0.166667克(g)

商品参数

商品概述

DAC8728是一款低功耗、八路、16位数字-to-模拟转换器（DAC）。使用5V参考电压时，若采用双±15.5V（或更高）电源供电，输出可为±15V双极性电压；若采用+30.5V电源供电，输出可为0V至+30V单极性电压。使用5.5V参考电压时，若采用双±17V（或更高）电源供电，输出可为±16.5V；若采用+33.5V（或更高）电源供电，输出可为0V至+33V单极性电压。该DAC在-40℃至+105℃的指定温度范围内，具备低功耗运行、良好的线性度和低毛刺特性。此器件在制造过程中经过微调，零位和满量程误差极低。此外，可进行用户校准，以在整个信号链上实现双极性电源下±1 LSB的双极性零位/满量程误差，或单极性电源下±1 LSB的零码/满量程误差。可通过使用DAC偏移寄存器来偏移输出范围。 DAC8728具备标准的高速16位并行接口，最高运行频率可达50MHz，与1.8V、3V和5V逻辑兼容，可与DSP或微处理器进行通信。八个DAC和辅助寄存器通过五条地址线进行寻址。该器件采用双缓冲接口逻辑。异步加载输入（LDAC）将数据从DAC数据寄存器传输至DAC锁存器。异步CLR输入将所有八个DAC的输出设置为AGND。VMON引脚是一个监控输出，通过多路复用器（mux）连接到各个模拟输出、偏移DAC和参考缓冲器输出。 DAC8728与DAC8228（14位）和DAC7728（12位）引脚兼容。

商品特性

双极性输出：±3V，最高可达±16.5V
单极性输出：0V至+33V
16位分辨率
低功耗：每通道13.5mW
相对精度：最大4 LSB
灵活的用户校准
低零位/满量程误差：用户校准前最大±10 LSB；用户校准后±1 LSB
低毛刺：4nV-s
建立时间：15μs
通道监控输出
可编程增益：x4、x6
可编程偏移
16位并行接口：50MHz（写操作）
封装：QFN - 56（8mm x 8mm）、TQFP - 64（10mm x 10mm）

应用领域

自动测试设备
PLC和工业过程控制
通信

优惠活动

购买数量

(160个/托盘，最小起订量 1 个)

个

起订量：1 个160个/托盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	16位
	通道数	8
	接口类型	并行
	工作电压	4.5V~36V
	稳定时间	15us

	属性	参数值
	输出类型	-
	积分非线性	4LSB
	工作温度	-40℃~+105℃
	基准电压源	外置
	数据速率	50MHz
	静态电流	35uA
