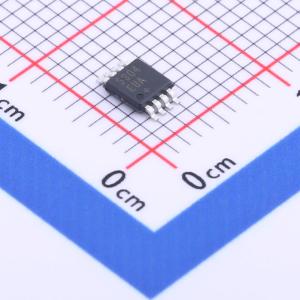

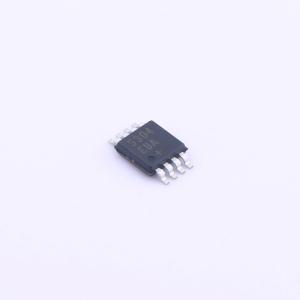

温馨提醒：图片仅供参考，商品以实物为准

MAX5304EUA+

描述: 10位、电压输出DAC，8引脚μMAX封装,低成本、单通道10位DAC
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX5304EUA+
商品编号: C1554561
商品封装: MSOP-8
包装方式: 管装
商品毛重: 0.62克(g)

商品参数

商品概述

MAX5304包含一个电压输出数模转换器（DAC），可通过简单的三线串行接口轻松寻址。每个IC都包含一个16位移位寄存器，并具有由输入寄存器和DAC寄存器组成的双缓冲输入。除电压输出外，放大器的负输入也可供用户使用。该DAC是一个反相R - 2R梯形网络，可将数字输入（10个数据位加3个子位）转换为与所施加参考电压成比例的等效模拟输出电压。参考输入可接受正直流和交流信号。参考输入处的电压设定了DAC的满量程输出电压。参考输入电压范围为0V至（VDD - 1.4V）。输出电压（VOUT）由一个数字可编程电压源表示。

商品特性

MAX5304在8引脚µMAX封装中集成了一个低功耗、电压输出的10位数模转换器（DAC）和一个精密输出放大器。
它采用单+5V电源供电，电源电流小于280µA。
输出放大器的反相输入可供用户使用，允许进行特定的增益配置、远程感应和实现高输出电流能力。
其他特性包括软件关断和上电复位。
串行接口与SPI/QSPI/MICROWIRE兼容。
DAC具有双缓冲输入，由一个输入寄存器和一个DAC寄存器组成。一个16位串行字将数据加载到输入寄存器中。DAC寄存器可以独立于输入寄存器更新，也可以与输入寄存器同时更新。
所有逻辑输入均与TTL/CMOS逻辑兼容，并采用施密特触发器进行缓冲，可直接与光耦合器接口。
带可配置输出放大器的10位DAC
+5V单电源供电
低电源电流：正常工作时为0.28mA，关断模式下为2µA
采用8引脚µMAX封装
上电复位将DAC输出清零
与SPI/QSPI/MICROWIRE兼容
带施密特触发器的数字输入，可直接连接光耦合器

应用领域

数字失调和增益调整
工业过程控制
微处理器控制系统
便携式测试仪器
远程工业控制

数据手册PDF

放大查看下载PDF

交货周期

订货39-41个工作日

购买数量

(50个/管，最小起订量 1000 个)

个

起订量：1000 个50个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	10位
	通道数	1
	接口类型	SPI；QSPI
	工作电压	4.5V~5.5V
	稳定时间	10us

	属性	参数值
	输出类型	电压-缓冲
	积分非线性	4LSB
	工作温度	-40℃~+85℃
	上电复位	内置
	静态电流	280uA
