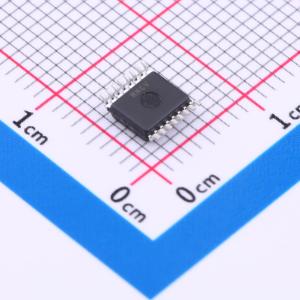

温馨提醒：图片仅供参考，商品以实物为准
MAX534BCEE+
MAX534BCEE+
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- +5V、低功耗、8位四路DAC，带有满摆幅输出缓冲器、串行、电压输出DAC，QSOP封装
- 商品型号
- MAX534BCEE+
- 商品编号
- C1554577
- 商品封装
- QSOP-16-150mil
- 包装方式
- 管装
- 商品毛重
- 0.194克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数模转换芯片DAC | |
| 分辨率 | 8位 | |
| 通道数 | 4 | |
| 接口类型 | QSPI；SPI | |
| 工作电压 | 4.5V~5.5V | |
| 稳定时间 | 8us | |
| 输出类型 | 电压-缓冲 |
| 属性 | 参数值 | |
|---|---|---|
| 积分非线性 | 2LSB | |
| 工作温度 | 0℃~+70℃ | |
| 上电复位 | 内置 | |
| 基准电压源 | 外置 | |
| 数据速率 | 10MHz | |
| 静态电流 | 800uA |
商品特性
- MAX534为串行输入、电压输出的8位四路数模转换器（DAC），采用+4.5V至+5.5V单电源供电。
- 内部精密缓冲器可实现轨到轨摆幅，参考输入范围涵盖地电平和正电源轨。
- MAX534具备2.5μA关断模式。
- 串行接口采用双缓冲结构：一个12位输入移位寄存器后接四个8位缓冲寄存器和四个8位DAC寄存器。
- 12位串行字由八位数据位和四位控制位（用于DAC选择和特殊编程命令）组成。
- 输入寄存器和DAC寄存器可通过单条软件命令独立或同时更新。
- 两个额外的异步控制引脚LDAC和CLR可同时更新或清除输入寄存器和DAC寄存器。
- 该接口与SPI、QSPI（CPOL = CPHA = 0或CPOL = CPHA = 1）和Microwire兼容。
- 带缓冲的数据输出允许串行设备进行菊花链连接。
- +4.5V至+5.5V单电源供电
- 超低电源电流：工作时为0.8mA，关断模式下为2.5μA
- 超小型16引脚QSOP封装
- 参考输入范围从地电平到VDD
- 输出缓冲放大器可实现轨到轨摆幅
- 10MHz串行接口，与SPI、QSPI（CPOL = CPHA = 0或CPOL = CPHA = 1）和Microwire兼容
- 双缓冲寄存器，可同步更新
- 串行数据输出，支持菊花链连接
- 上电复位可清除串行接口并将所有寄存器置零
- 软件关断功能
- 软件可编程逻辑输出（μσ I/O扩展器）
- 异步硬件清零可将所有内部寄存器复位为零
应用领域
- 数字增益和失调调整
- 可编程衰减器
- 可编程电流源
- 便携式仪器
