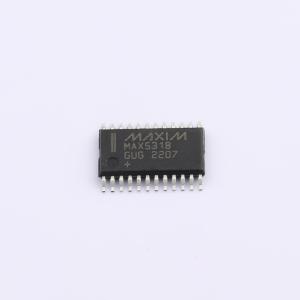

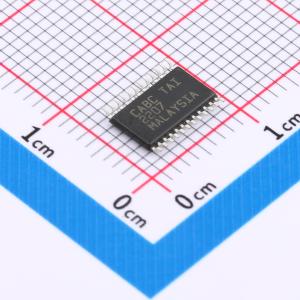

MAX5318GUG+

18位高精度电压输出DAC，带数字增益和偏移控制及SPI接口

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SPI接口、18位、高精度、电压输出DAC，提供数字增益、偏压控制,低噪声、可快速建立的高精度18位DAC
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX5318GUG+
商品编号: C1554573
商品封装: TSSOP-24
包装方式: 管装
商品毛重: 0.09克(g)

商品参数

商品概述

MAX5318是一款高精度、18位、串行SPI输入、带缓冲电压输出的数模转换器（DAC），采用4.4mm × 7.8mm、24引脚TSSOP封装。该器件在-40℃至+105℃的全温度范围内，具有±2 LSB（最大值）的积分非线性（INL）精度和±1 LSB（最大值）的微分非线性（DNL）精度。 DAC电压输出经过缓冲，建立时间仅3μs，失调和增益漂移极低，典型值为±0.5ppm/℃满量程（FSR）。强制感应输出（OUT）在驱动长引线负载时仍能保持精度。此外，独立的AVSS电源使输出放大器在保持完全线性性能的同时可输出至0V（地）。 MAX5318具备用户可编程数字增益和失调校正功能，便于系统校准。上电时，器件将输出复位至零或中间量程。2.7V至5.5V的宽电源电压范围以及集成的低漂移、低噪声基准缓冲放大器，使其使用方便。 MAX5318具有50MHz三线SPI接口。该器件采用24引脚TSSOP封装，工作温度范围为-40℃至+105℃。

商品特性

适用于自动测试设备（ATE）和高精度仪器
全温度范围内INL精度保证在±2 LSB（最大值）
带10kΩ || 100pF负载时建立时间快（3μs）
上电复位时DAC输出可安全设置为零或中间量程（引脚可选）
系统设计中，上电和复位时器件输出状态预先确定
负电源（AVSS）选项使INL和DNL性能在0V时仍能保持
SPI接口与1.8V至5.5V逻辑兼容
高度集成，减少开发时间和PCB面积
带缓冲电压输出可直接轨到轨驱动2kΩ负载
集成基准缓冲器
无需外部放大器
采用4.4mm x 7.8mm、24引脚TSSOP小型封装

应用领域

测试与测量设备
自动测试设备
增益和失调调整
数据采集系统
过程控制和伺服环路
可编程电压和电流源
自动调谐和校准
通信系统
医学成像

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(62个/管，最小起订量 1 个)

个

起订量：1 个62个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	18位
	通道数	1
	接口类型	SPI
	工作电压	2.7V~5.5V
	稳定时间	3us
	输出类型	电压-缓冲

	属性	参数值
	积分非线性	2LSB
	工作温度	-40℃~+105℃
	上电复位	内置
	基准电压源	内置
	基准电压源温漂	500ppb/℃
	数据速率	50MHz
	静态电流	5.2mA
