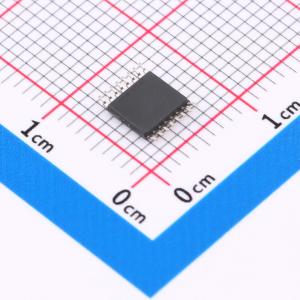

DAC8555IPW

DAC8555是一款16位、四通道、电压输出数模转换器（DAC），具备低功耗运行特性和灵活的串行主机接口。它具有单调性、良好的线性度和极低的毛刺。每个片上精密输出放大器可在2.7V至5.5V的电源范围内实现轨到轨输出摆幅。该器件支持标准的三线串行接口，当VDD = 5V时，输入数据时钟频率最高可达50MHz。 DAC8555需要一个外部参考电压来设置每个DAC通道的输出范围。器件中还集成了上电复位电路，可进行编程以确保DAC输出在上电时处于零刻度或中间刻度，并保持该状态直至进行有效写入操作。该器件还能在二进制和补码模式下工作。DAC8555提供了按通道关断电源的功能，可通过串行接口访问，在5V电压下，每个通道的电流消耗可降至175nA。 该器件在正常运行时的低功耗特性使其非常适合便携式电池供电设备和其他低功耗应用。在5V电压下，功耗为5mW，在关断模式下可降至4μW。 DAC8555采用TSSOP - 16封装，指定的工作温度范围为 - 40℃至 + 105℃。

• 相对精度：4LSB
• 毛刺能量：0.15nV - s
• 微功耗运行：在2.7V时每个通道150μA
• 上电复位至零刻度或中间刻度
• 电源：+2.7V至 + 5.5V
• 16位全温度范围单调性
• 建立时间：10μs至±0.003% FSR
• 超低交流串扰：典型值 - 100dB
• 低功耗SPI™兼容串行接口，带施密特触发输入：最高50MHz
• 带轨到轨操作的片上输出缓冲放大器
• 双缓冲输入架构
• 同步或顺序输出更新和关断电源
• 具备二进制和补码功能
• 异步清零至零刻度和中间刻度
• 1.8V至5.5V逻辑兼容性
• 采用TSSOP - 16封装

• 便携式仪器
• 闭环伺服控制
• 过程控制
• 数据采集系统
• 可编程衰减
• 电脑外设
