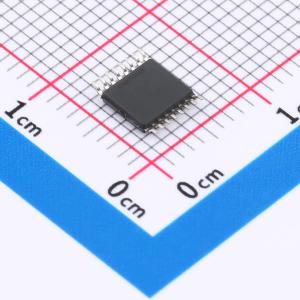

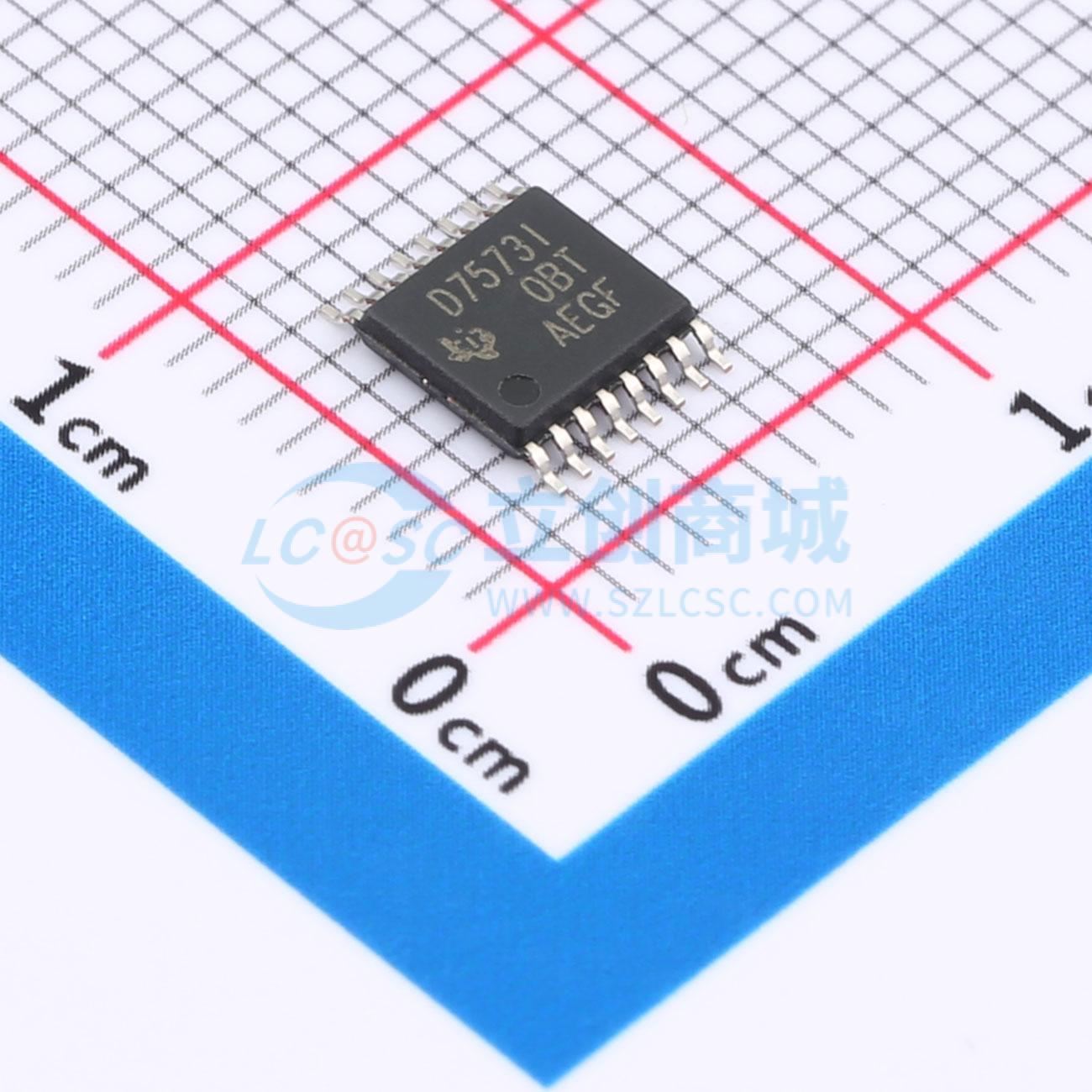

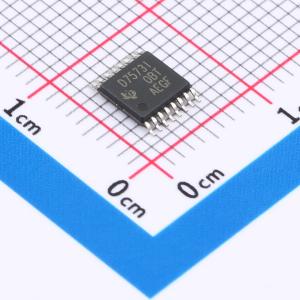

DAC7573IPW
DAC7573IPW
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DAC7573 具有 I2C 数字接口的四路 12 位 10us 数模转换器
- 品牌名称
- TI(德州仪器)
- 商品型号
- DAC7573IPW
- 商品编号
- C1554513
- 商品封装
- TSSOP-16
- 包装方式
- 管装
- 商品毛重
- 0.58克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数模转换芯片DAC | |
| 分辨率 | 12位 | |
| 通道数 | 4 | |
| 接口类型 | I2C | |
| 工作电压 | 2.7V~5.5V | |
| 稳定时间 | 8us | |
| 输出类型 | 电压-缓冲 |
| 属性 | 参数值 | |
|---|---|---|
| 积分非线性 | 1LSB | |
| 工作温度 | -40℃~+105℃ | |
| 上电复位 | 内置 | |
| 基准电压源 | 外置 | |
| 数据速率 | 3.4MHz；100kHz；400kHz | |
| 静态电流 | 200nA |
商品概述
DAC7573是一款低功耗、四通道、12位缓冲电压输出数模转换器（DAC）。其片上精密输出放大器可实现轨到轨输出摆幅。DAC7573采用与I2C兼容的两线串行接口，支持高速接口模式，地址支持多达十六个DAC7573，总线上最多可实现64个通道。 DAC7573需要一个外部参考电压来设置DAC的输出范围。DAC7573集成了上电复位电路，确保DAC输出在上电时为零伏，并保持该状态，直到设备进行有效写入操作。DAC7573具备掉电功能，可通过内部控制寄存器访问，在5V电压下可将设备的电流消耗降至200nA。 该器件在正常运行时的低功耗特性使其非常适合便携式电池供电设备。在VDD = 5V时，功耗小于3mW，掉电模式下可降至1μW。 DAC7573采用16引脚TSSOP封装。
商品特性
- 微功耗运行：VDD为5V时电流为600μA
- 上电复位至零
- +2.7V至+5.5V模拟电源
- 12位单调特性
- I2C接口速率高达3.4Mbps
- 数据传输能力
- 片上输出缓冲放大器，轨到轨运行
- 双缓冲输入寄存器
- 地址支持多达十六个DAC7573
- 支持多达64个通道的同步更新
- 工作温度范围为-40℃至105℃
- 小型16引脚TSSOP封装
应用领域
- 过程控制
- 数据采集系统
- 闭环伺服控制
- 电脑外设
- 便携式仪器
