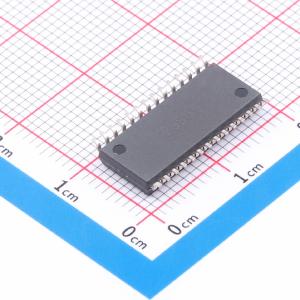

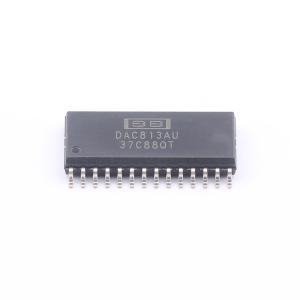

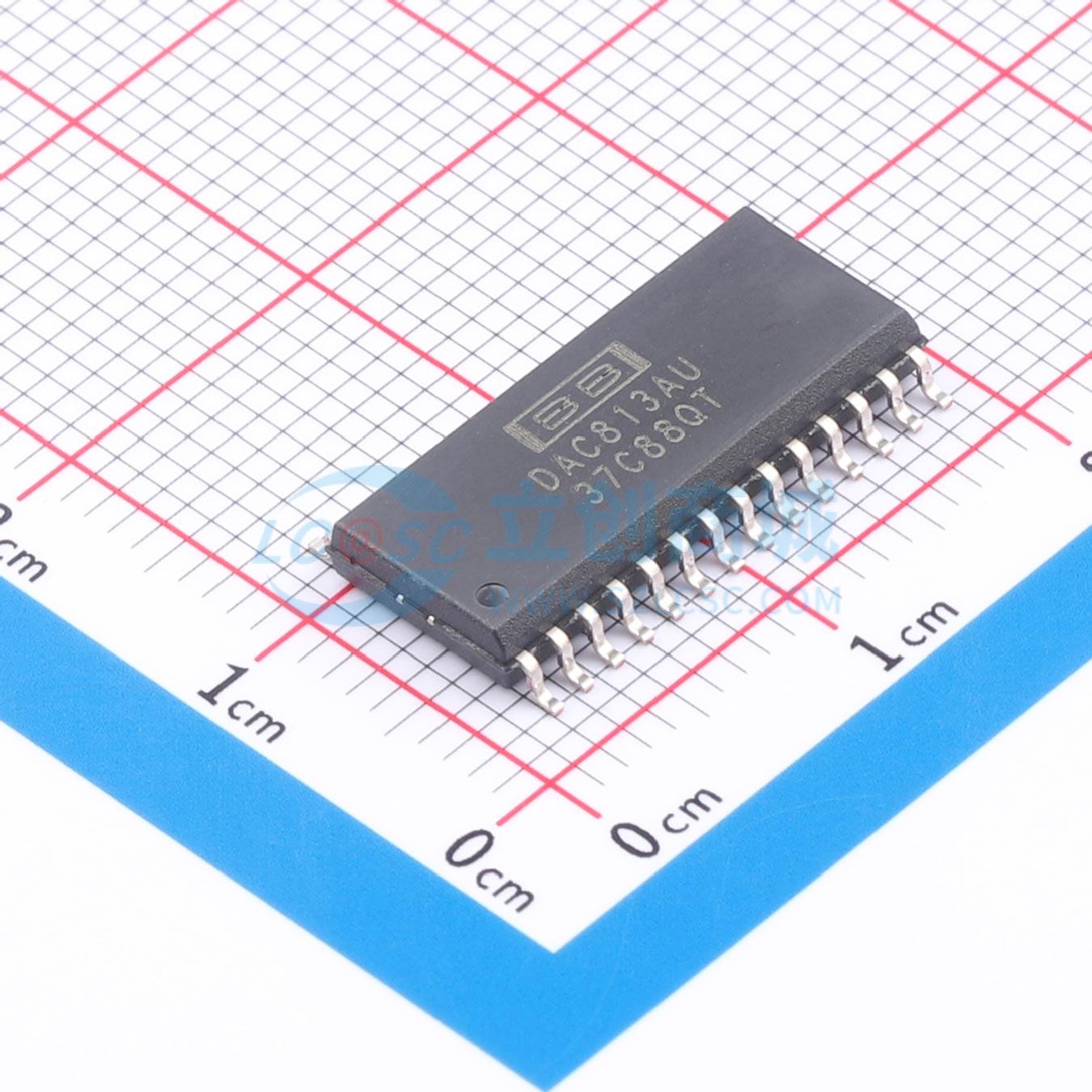

DAC813AU

DAC813是一款完整的单片12位数模转换器，具备灵活的数字接口。它包含一个精密的+10V基准源、接口控制逻辑、双缓冲锁存器以及一个带电压输出运算放大器的12位数模转换器。快速电流开关和激光微调薄膜电阻构成了一个高精度、快速的数模转换器。

双缓冲锁存器方便了数字接口的连接。输入锁存器由一个8位字节和一个4位半字节组成，可与8位（右对齐格式）或16位数据总线连接。输入选通逻辑的设计使得最后一个半字节或字节在加载时，可与数据传输到数模锁存器同时进行，节省计算机指令。

复位控制可让DAC813的数模锁存器将数模输出异步复位到双极性零，此功能在加电复位、重新校准或系统故障后重新初始化时非常有用。

DAC813的最大线性误差规定为±1/2LSB（J、A等级）和±1/4LSB（K等级）。它采用28引脚0.3英寸宽塑料DIP和28引脚塑料SOIC封装。

• 全温度范围内±1/2LSB非线性误差
• 全温度范围内保证单调性
• 低功耗：典型值270mW
• 数字接口双缓冲：12位和8 + 4位
• 规定在±12V和±15V电源下工作
• 复位功能可使输出至双极性零
• 0.3英寸宽DIP和SO封装
