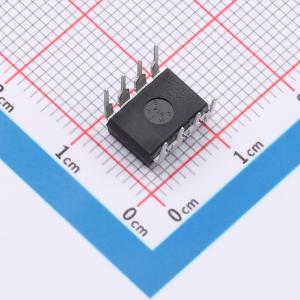

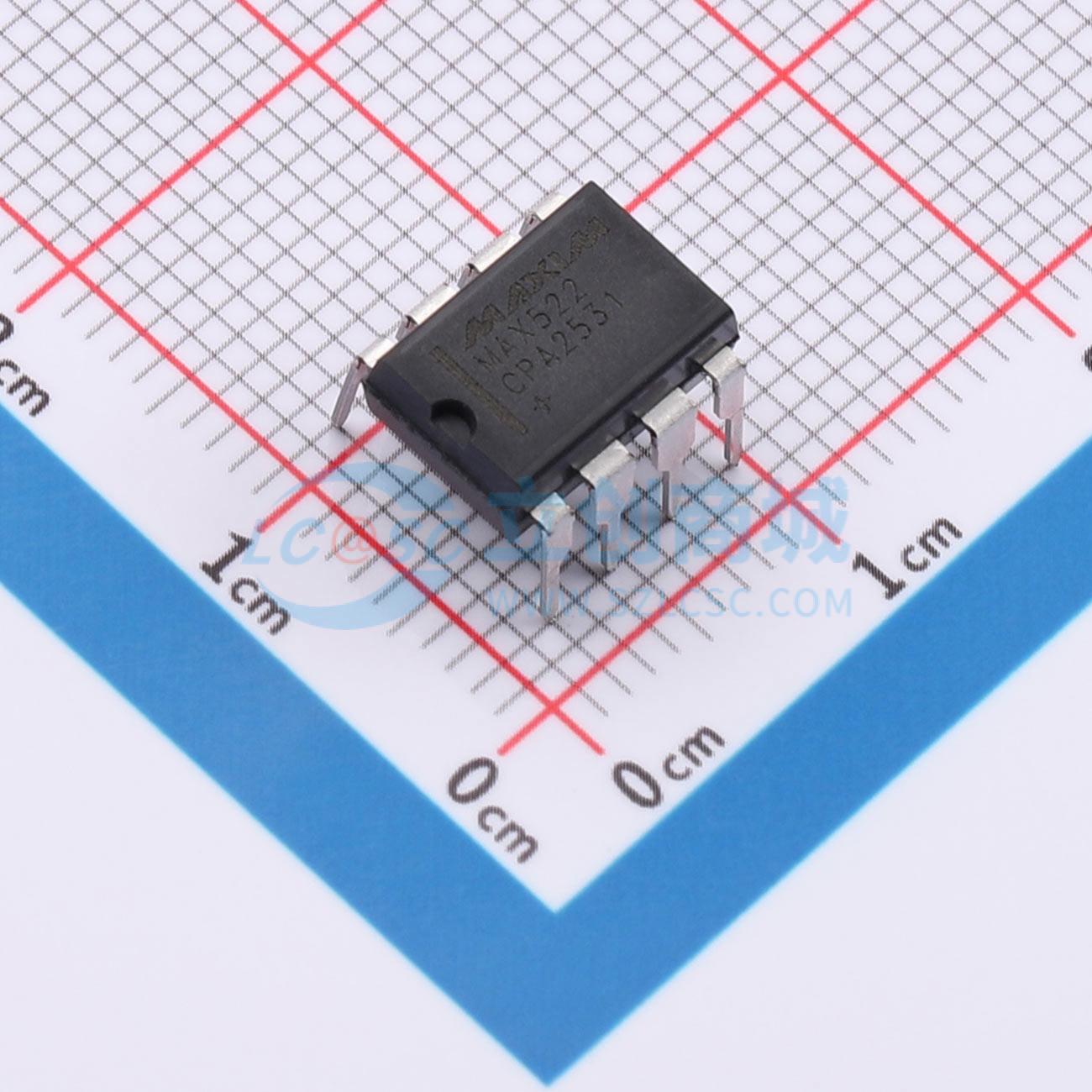

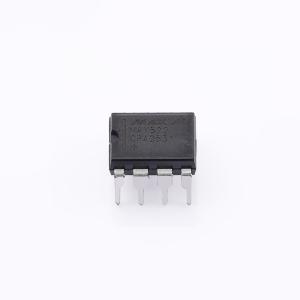

MAX522CPA+

MAX522包含两个8位电压输出数模转换器（DAC）。这些DAC是“反相”R - 2R梯形网络，采用互补开关，可将8位数字输入转换为与所施加参考电压成比例的等效模拟输出电压。 MAX522有一个参考输入，供DAC A和DAC B共用。该器件为两个DAC都配备了输出缓冲放大器，以及用于简单微处理器（μP）和CMOS接口的输入逻辑。电源电压范围为+5.5V至+2.7V。

• MAX522在小型8引脚SO和DIP封装中集成了两个8位带缓冲电压输出数模转换器（DAC A和DAC B）。
• DAC A的缓冲器可提供和吸收5mA电流，DAC B的输出可提供和吸收500μA电流，两者在接地和VDD的0.5V范围内均可正常工作。
• MAX522采用+2.7V至+5.5V单电源供电。
• 该器件采用3线串行接口，时钟速率最高可达5MHz，与SPI、QSPI和Microwire接口标准兼容。
• 串行输入移位寄存器为16位，由8位DAC输入数据和8位用于DAC选择及关断控制的数据组成。
• DAC寄存器可在CS信号的上升沿独立或并行加载数据。
• MAX522超低的功耗和小型8引脚SO封装使其非常适合便携式和电池供电应用。
• 电源电流小于1mA，在关断模式下降至1μA以下。
• 此外，在关断期间，参考输入与REF引脚断开连接，进一步降低了系统的总功耗。
• 软件格式与MAX512/MAX513三通道8位DAC兼容。
• 采用+2.7V至+5.5V单电源供电
• 双缓冲电压输出
• 低功耗：工作电流1mA，关断电流<1μA
• 独立可编程关断模式
• 5MHz 3线串行接口
• 与SPI、QSPI和Microwire兼容
• 节省空间的8引脚SO封装

• 数字增益和失调调整
• 可编程电流源
• 可编程电压源
• 功率放大器偏置控制
• 压控振荡器调谐
