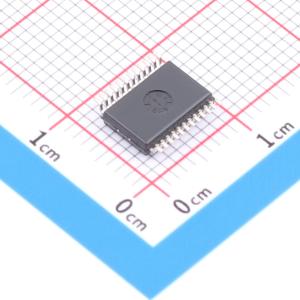

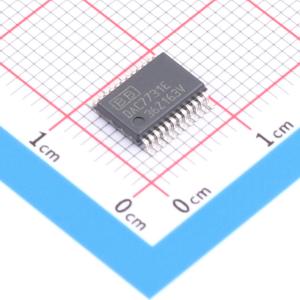

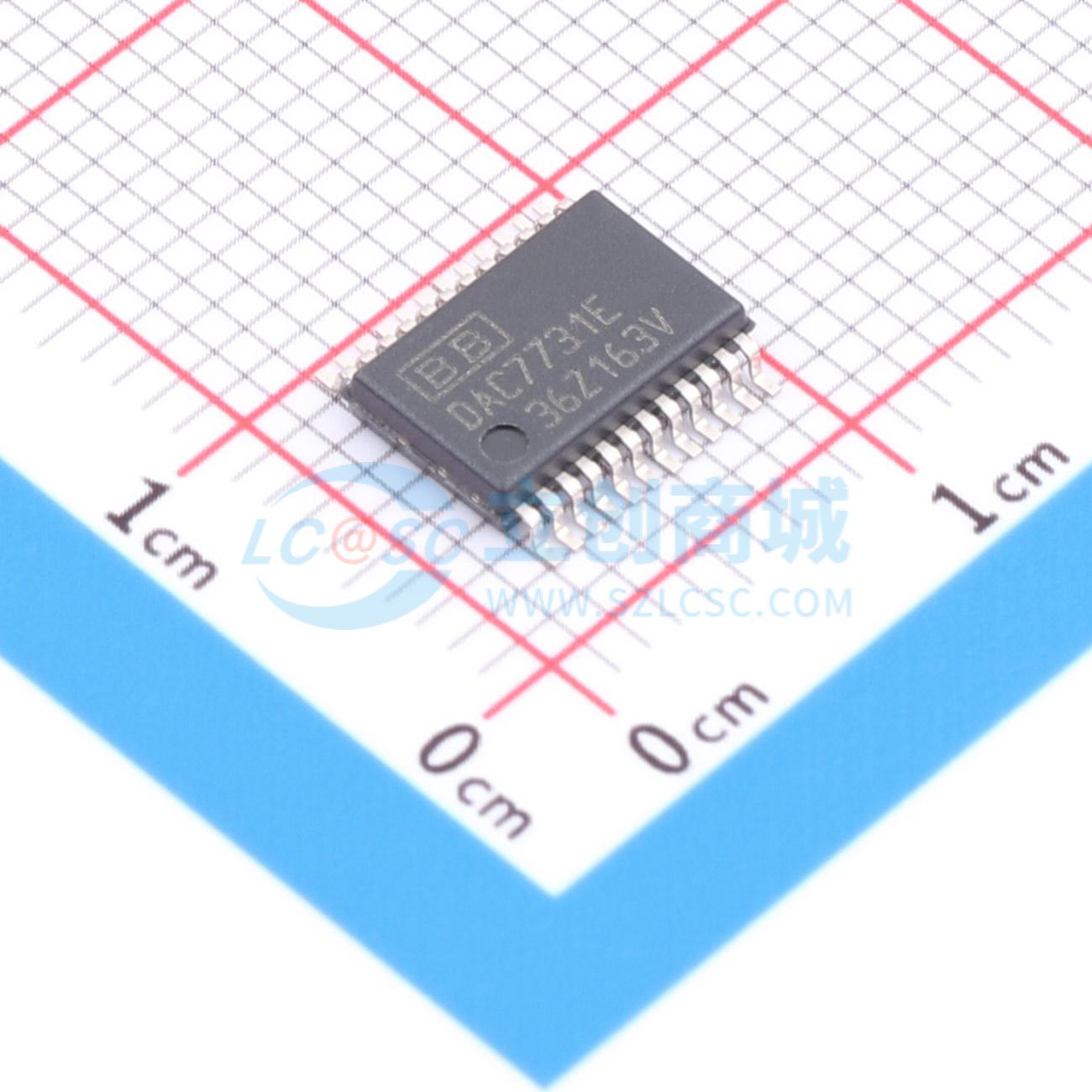

温馨提醒：图片仅供参考，商品以实物为准

DAC7731EC

16bit电压输出串行数模转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DAC7731是一款16位数模转换器，提供16位单调性能，可在指定的工作温度范围内使用。它具有+10V内部参考，可配置为单极或双极操作。
品牌名称: TI(德州仪器)
商品型号: DAC7731EC
商品编号: C1554499
商品封装: SSOP-24
包装方式: 管装
商品毛重: 0.001克(g)

商品参数

商品概述

DAC7731是一款16位数字-to-模拟转换器（DAC），在规定的工作温度范围内可提供16位单调性能，并具备+10V内部基准。该器件专为自动测试设备和工业过程控制应用而设计，其输出摆幅可配置为±10V、±5V或+10V范围。通过引脚连接，输出配置的灵活性使DAC7731能够同时提供单极性和双极性操作。DAC7731集成了高速输出放大器，对于20V满量程变化，其最大建立时间为5μs，达到±0.003% FSR，且仅消耗100mW（典型值）的功率。 DAC7731具有标准的3线SPI兼容串行接口，采用双缓冲设计，允许对模拟输出进行异步更新，还设有串行数据输出线，可用于多个DAC7731的菊花链连接。用户可编程的复位控制可强制DAC输出至最小量程（0000h）或中间量程（8000h），覆盖输入和DAC寄存器的值。DAC7731采用SSOP - 24封装，有三种性能等级，工作温度范围为 - 40℃至 + 85℃。

商品特性

低功耗：最大150mW
+10V内部基准
单极性或双极性操作
建立时间：5µs至±0.003% FSR
16位单调性，-40℃至+85℃
±10V、±5V或+10V可配置电压输出
复位至零或中间量程
双缓冲数据输入
单总线上多个DAC7731的菊花链功能
小型SSOP - 24封装

应用领域

过程控制
门极引脚电子设备
闭环伺服控制
电机控制
数据采集系统

优惠活动

购买数量

(60个/管，最小起订量 1 个)

个

起订量：1 个60个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	16位
	通道数	1
	接口类型	SPI
	工作电压	11.4V~15.75V

	属性	参数值
	稳定时间	5us
	输出类型	-
	积分非线性	2LSB
	工作温度	-40℃~+85℃
