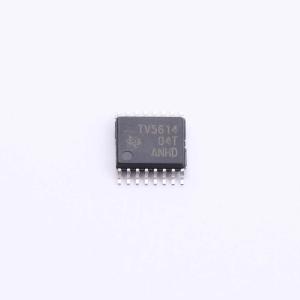

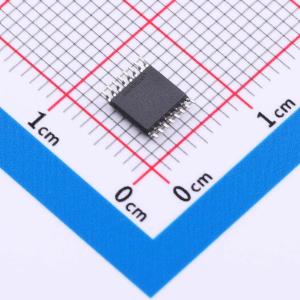

TLV5614CPW

TLV5614是一款四路12位电压输出数模转换器（DAC），具备灵活的4线串行接口。该4线串行接口可与TMS320、SPI、QSPI和Microwire串行端口实现无缝连接。TLV5614通过一个16位串行字进行编程，该串行字包含一个DAC地址、各个DAC控制位和一个12位DAC值。该器件有两路电源：一路为串行接口提供数字电源（通过引脚DVDD和DGND），另一路为DAC、参考缓冲器和输出缓冲器供电（通过引脚AVDD和AGND）。两路电源相互独立，电压范围为2.7 V至5.5 V。双电源适用于典型应用场景，即DAC由工作在3 V电源（引脚DVDD和DGND也使用该电源）的微处理器控制，而DAC本身工作在5 V电源下。当然，数字电源和模拟电源也可以连接在一起。 电阻串输出电压由一个增益为2的轨到轨输出缓冲器进行缓冲。该缓冲器采用AB类输出级，以提高稳定性并减少建立时间。轨到轨输出级和掉电模式使其非常适合单电压、电池供电的应用。DAC的建立时间可编程，使设计人员能够在速度和功耗之间进行优化。建立时间由16位串行输入串中的控制位选择。REFINAB和REFINCD端子上集成了高阻抗缓冲器，以减少对该端子低源阻抗驱动的需求。REFINAB和REFINCD允许DAC A和B的参考电压与DAC C和D不同。 TLV5614采用CMOS工艺制造，提供16引脚SOIC封装。TLV5614C的工作温度范围为0℃至70℃。TLV5614I的工作温度范围为 -40℃至85℃。

• 内部上电复位
• 低功耗：慢模式下，5 V电源时为8 mW；慢模式下，3 V电源时为3.6 mW
• 参考输入缓冲器
• 电压输出范围：参考输入电压的2倍
• 全温度范围内单调
• 双2.7 V至5.5 V电源（独立的数字和模拟电源）
• 硬件掉电（10 nA）
• 软件掉电（10 nA）
• 同步更新

• 电池供电的测试仪器
• 数字失调和增益调整
• 工业过程控制
• 机器和运动控制设备
• 通信
• 任意波形生成
