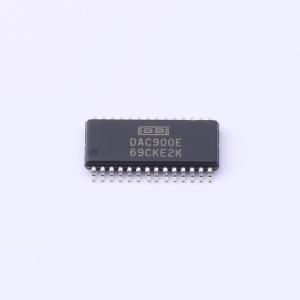

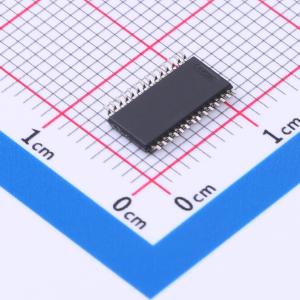

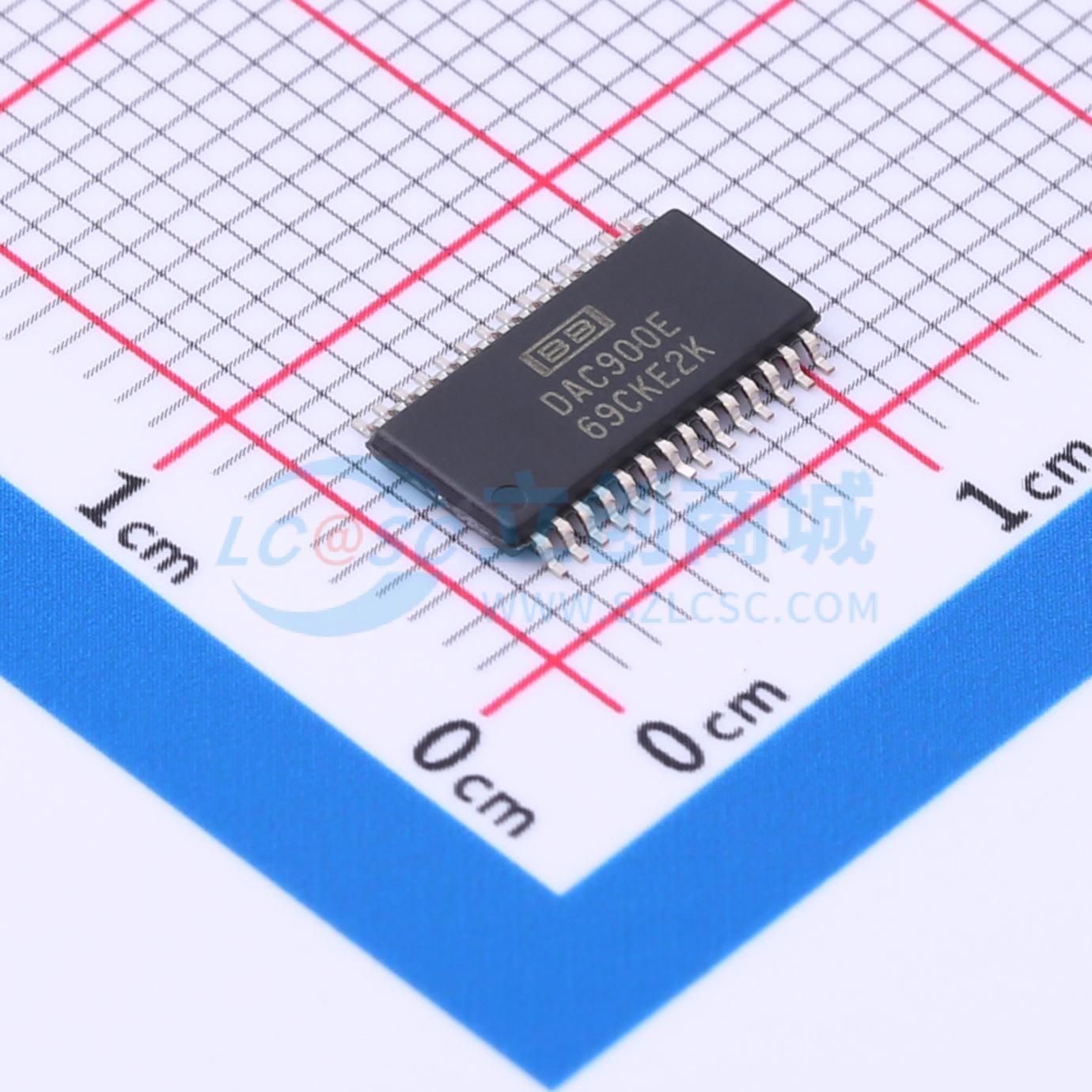

DAC900E

DAC900是一款高速数模转换器（DAC），属于高性能转换器SpeedPlus系列，提供10位分辨率选项。该系列成员引脚兼容，其中DAC908、DAC902和DAC904分别提供8位、12位和14位分辨率的元件选择。该系列所有DAC型号均支持超过165MSPS的更新速率，具备出色的动态性能，尤其适合满足各种应用需求。 DAC900采用先进的分段架构，针对单音和多音信号进行优化，可提供高无杂散动态范围（SFDR），这在通信系统发射信号路径中至关重要。 DAC900具有高阻抗（200kΩ）电流输出，标称范围为20mA，输出耐压高达1.25V。差分输出支持差分或单端模拟信号接口。电流输出的紧密匹配确保了差分配置下的卓越动态性能，可通过变压器实现。 DAC900采用小尺寸CMOS工艺，可在+2.7V至+5.5V的宽单电源范围内工作。其低功耗特性使其适用于便携式和电池供电系统。通过可调节的满量程选项降低输出电流，可进一步优化性能。 对于非连续工作模式，DAC900的掉电模式仅消耗45mW的待机功率。 DAC900集成了1.24V带隙基准和边沿触发输入锁存器，提供完整的转换器解决方案。+3V和+5V CMOS逻辑系列均可与DAC900接口。 DAC900的基准结构具有额外的灵活性，可使用片上基准或外部基准。通过一个外部电阻，满量程输出电流可在2mA至20mA范围内调节，同时保持规定的动态性能。 DAC900提供SO - 28和TSSOP - 28封装。

• 单+5V或+3V供电
• 高SFDR：100MSPS时5MHz输出为68dBc
• 低毛刺：3pV - s
• 低功耗：+5V时为170mW
• 内部基准：可选外部基准、可调节满量程范围、乘法选项

• 通信发射通道：无线本地环路（WLL）、蜂窝基站、数字微波链路、电缆调制解调器
• 波形生成：直接数字合成（DDS）、任意波形生成（ARB）
• 医疗/超声
• 高速仪器仪表与控制
• 视频、数字电视
