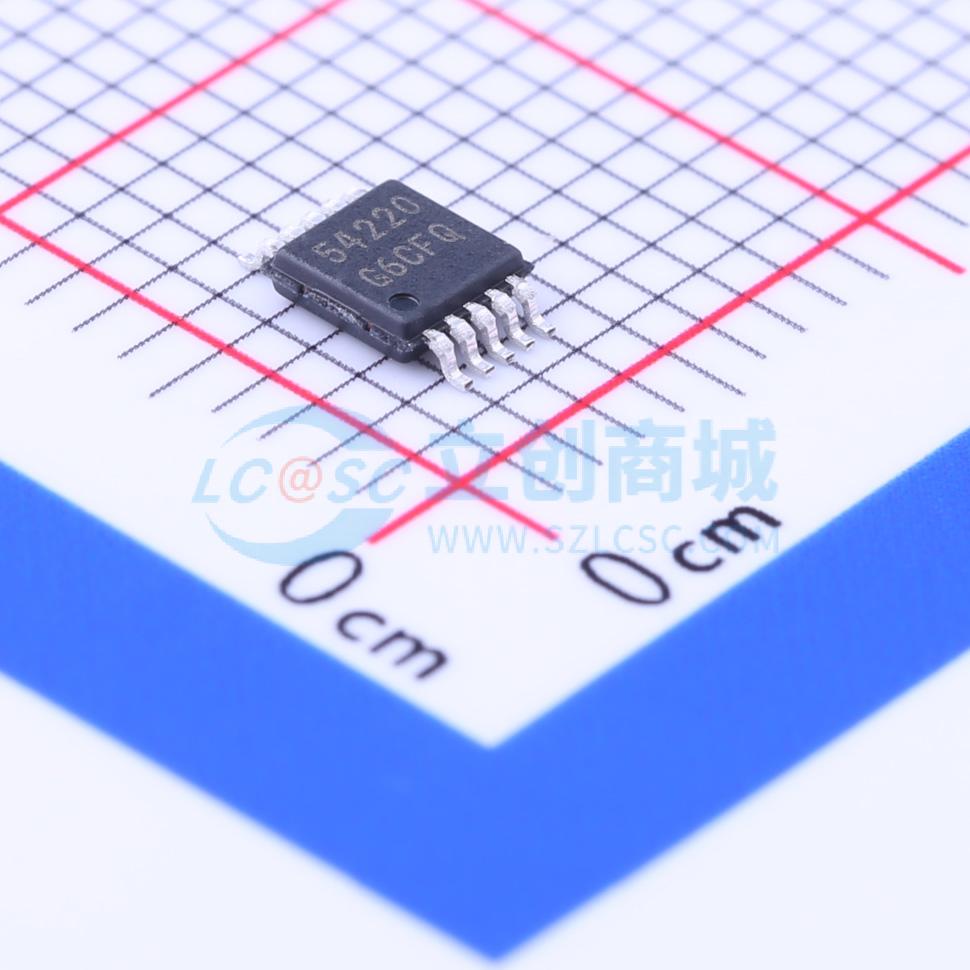

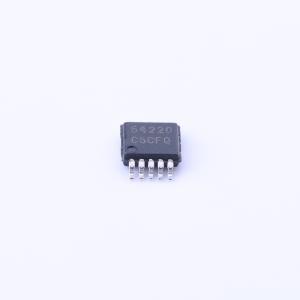

ISL54220IUZ

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 多路复用器
品牌名称: RENESAS(瑞萨)/IDT
商品型号: ISL54220IUZ
商品编号: C152678
商品封装: MSOP-10
包装方式: 管装
商品毛重: 0.066克(g)

商品参数

商品概述

Intersil ISL54220是一款单电源双2:1多路复用器，可在2.7V至5.5V单电源下工作。它包含两个配置为双刀双掷（DPDT）的单刀双掷（SPDT）开关。该器件专为便携式电池供电产品中的USB高速信号和/或USB全速信号的切换或路由而设计。 6Ω开关可实现轨到轨摆幅，专门设计用于传输范围从0V至3.3V的USB全速数据信号和范围从0V至400mV的USB高速数据信号。它们具有高带宽和低电容，可在最小失真的情况下传输USB高速数据信号。当在2.7V至3.6V电源下工作时，数字逻辑输入与1.8V逻辑兼容。ISL54220有一个输出使能引脚，用于断开所有开关。ISL54220提供10引脚1.8mmx1.4mm μTQFN、10引脚TDFN和10引脚MSOP封装。其工作温度范围为-40℃至+85℃。

商品特性

符合USB 2.0标准的高速（480Mbps）和全速（12Mbps）信号传输能力
1.8V逻辑兼容（2.7V至3.6V电源）
使能引脚可断开所有开关
断电保护
D-/D+引脚可耐受5.5V过电压
-3dB频率：742MHz
240MHz时的低导通电容：4.2pF
VDD = 5.5V时的低导通电阻：4.5Ω
VDD = 3.3V时的低导通电阻：6.0Ω
单电源工作（VDD）：2.7V至5.5V
提供μTQFN、TDFN和MSOP封装
无铅（符合RoHS标准）
无需额外外部组件即可符合USB 2.0短路和过电压要求

应用领域

MP3和其他个人媒体播放器
蜂窝/移动电话
个人数字助理（PDA）
数码相机和摄像机
USB切换

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(50个/管，最小起订量 1 个)

个

起订量：1 个50个/管

近期成交0单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	2
	工作电压	2.7V~5.5V
	导通时间(ton)	35ns
	导通电阻(Ron)	6Ω

	属性	参数值
	关闭时间(toff)	27ns
	工作温度	-40℃~+85℃
	导通电容(Con)	4.2pF
	带宽	742MHz
	传播延迟(tpd)	250ps
