温馨提醒：图片仅供参考，商品以实物为准

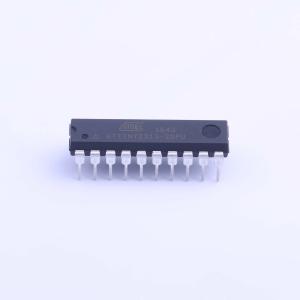

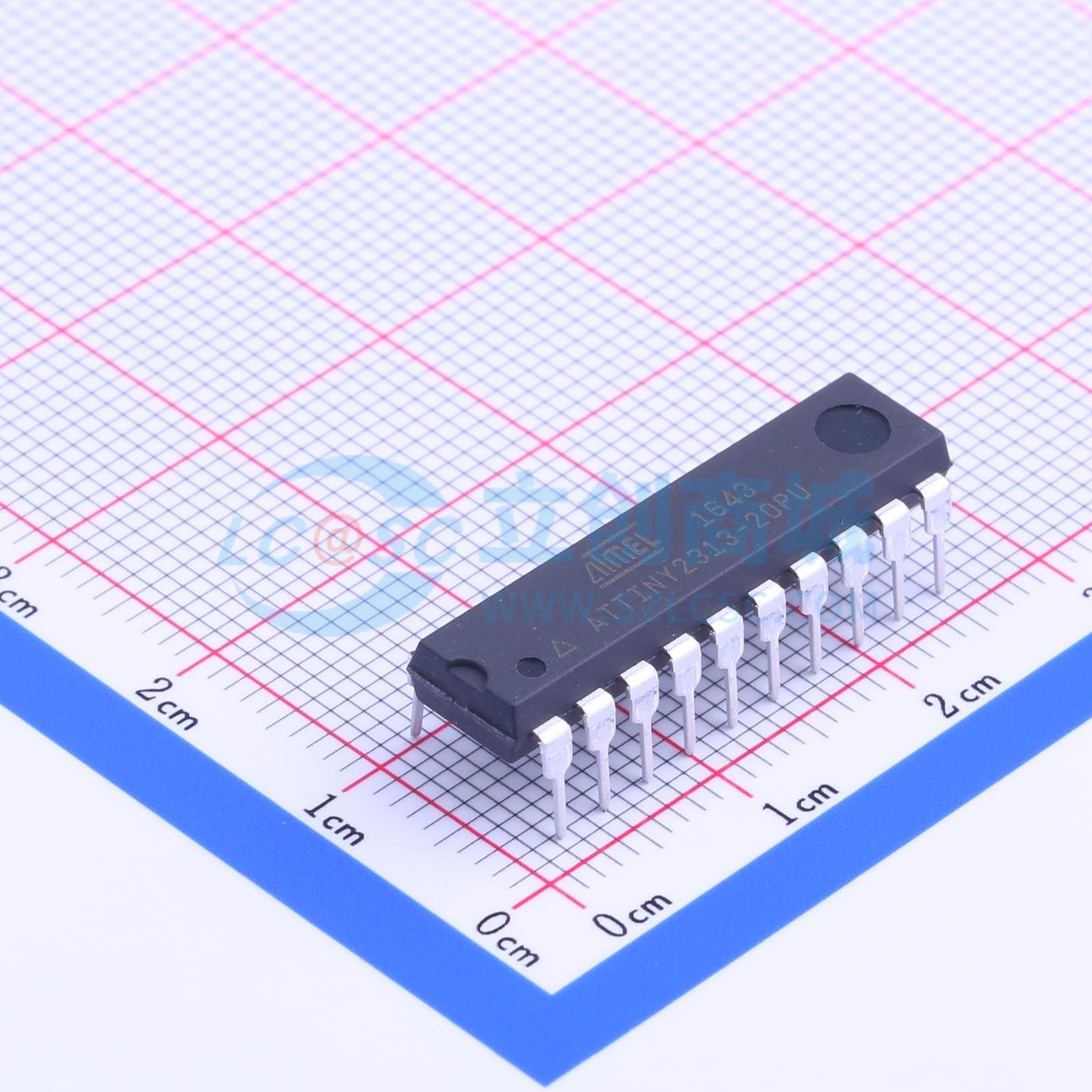

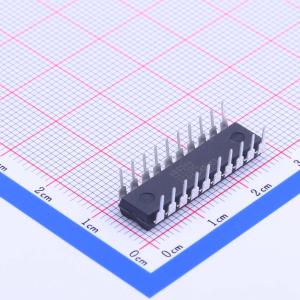

ATTINY2313-20PU
ATTINY2313-20PU
- 描述
- 工作电压：2.7V~5.5V
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- ATTINY2313-20PU
- 商品编号
- C152178
- 商品封装
- DIP-20
- 包装方式
- 管装
- 商品毛重
- 2.96克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | AVR | |
| CPU最大主频 | 20MHz | |
| CPU位数 | 8 Bit | |
| 程序存储容量 | 2KB | |
| 程序存储器类型 | FLASH |
| 属性 | 参数值 | |
|---|---|---|
| RAM容量 | 128Byte | |
| EEPROM容量 | 128Byte | |
| I/O数量 | 18 | |
| 振荡器类型 | 内置 | |
| 工作电压 | 2.7V~5.5V | |
| 工作温度 | -40℃~+85℃ |
商品特性
- 采用AVR RISC架构
- AVR - 高性能和低功耗RISC架构
- 120条强大指令
- 大多数单时钟周期执行
- 32 x 8通用工作寄存器
- 完全静态操作
- 在20 MHz下最高20 MIPS吞吐量
- 数据和非易失性程序及数据存储器
- 2K字节的系统内自编程Flash，耐写擦10,000次
- 128字节的系统内可编程EEPROM，耐写擦100,000次
- 128字节内部SRAM
- Flash程序和EEPROM数据安全编程锁
- 外设特性
- 一个带独立预分频器和比较模式的8位定时器/计数器
- 一个带独立预分频器、比较和捕获模式的16位定时器/计数器
- 四个PwM通道
- 片上模拟比较器
- 带片上振荡器的可编程看门狗定时器
- USI - 通用串行接口
- 全双工USART
- 特殊微控制器特性
- debugwIRE片上调试
- 通过SPI端口进行系统内编程
- 外部和内部中断源
- 低功耗空闲、掉电和待机模式
- 增强型上电复位电路
- 可编程掉电检测电路
- 内部校准振荡器
- I/O和封装
- 18个可编程I/O线
- 20引脚PDIP，20引脚SOIC，20焊盘QFN/MLF
- 工作电压
- 1.8 - 5.5V (ATtiny2313V)
- 2.7 - 5.5V (ATtiny2313)
- 速度等级
- ATtiny2313V: 0 - 4 MHz @ 1.8 - 5.5V, 0 - 10 MHz @ 2.7 - 5.5V
- ATtiny2313: 0 - 10 MHz @ 2.7 - 5.5V, 0 - 20 MHz @ 4.5 - 5.5V
- 典型功耗
- 活动模式 1 MHz, 1.8V: 230 μA
- 32 kHz, 1.8V: 20 μA（包括振荡器）
- 掉电模式 <0.1 μA at 1.8V
