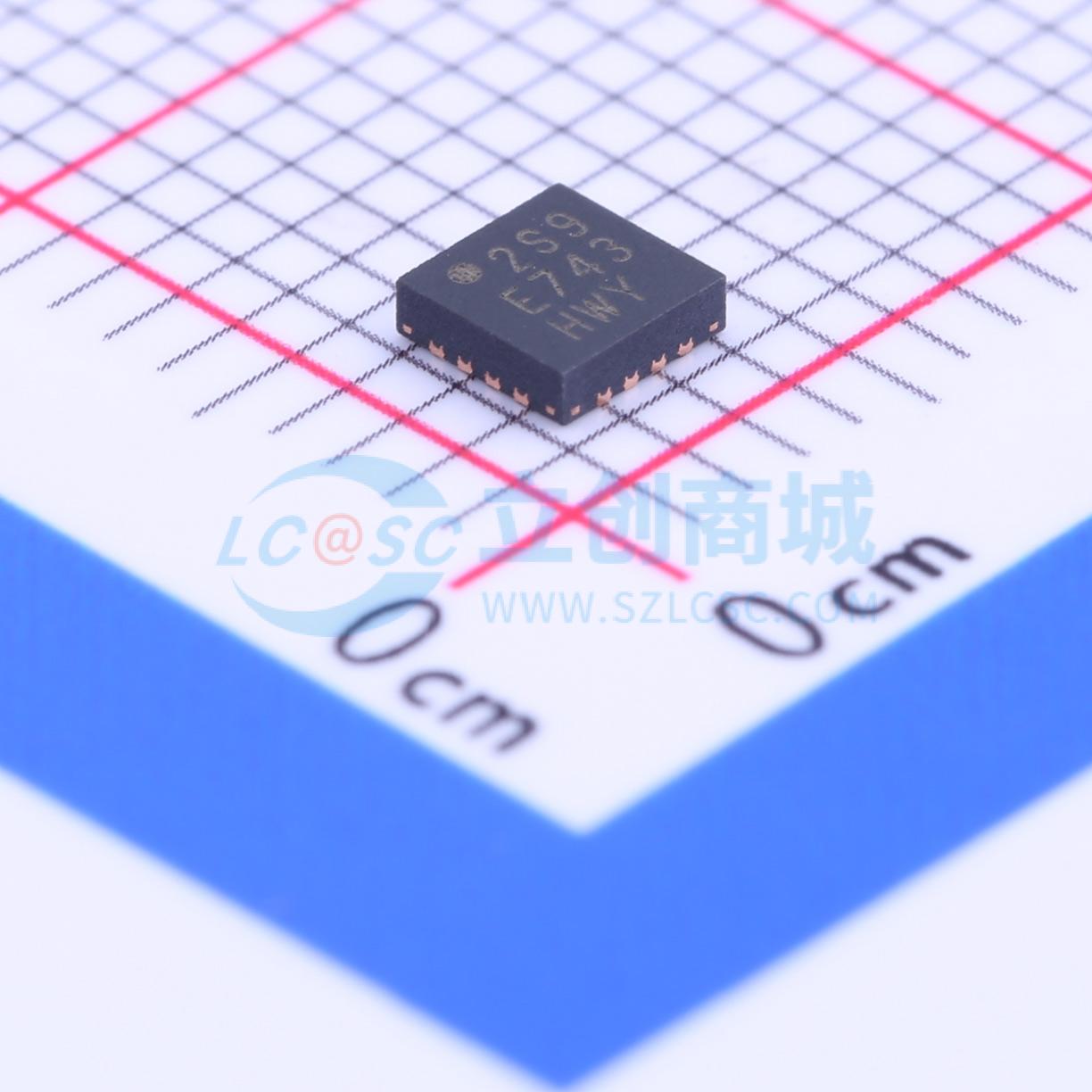

MCP23S09-E/MG

8位IO扩展器带开漏输出

描述

8位带开漏输出的I/O扩展器特性：- 8位远程双向I/O端口：- I/O引脚默认为输入- 开漏输出：- 耐压5.5V - 每个引脚可吸收25 mA电流 - 总共可吸收200 mA电流- 高速I2C接口（MCP23009）：- 100 kHz - 400 kHz - 3.4 MHz- 高速SPI接口（MCP23S09）：- 10 MHz- 单个硬件地址引脚（MCP23009）：- 电压输入允许总线上最多连接八个设备- 可配置中断输出引脚：- 可配置为高电平有效、低电平有效或开漏可配置中断源：- 从配置的默认值或引脚变化时触发中断- 极性反转寄存器用于配置输入端口数据的极性- 外部复位输入- 低待机电流：- 1 μA (-40°C ≤ TA ≤ +85°C) - 6 μA (+85°C ≤ TA ≤ +125°C)- 工作电压：- 1.8V至5.5V- 可用封装：- 16引脚QFN (3x3x0.9 mm) - 18引脚PDIP (300 mil) 18引脚SOIC (7.50 mm) - 20引脚SSOP (5.30 mm)MCP23X09设备为I2C总线或SPI应用提供了8位通用并行I/O扩展。两种设备仅在串行接口上有所不同。- MCP23009 - I2C接口- MCP23S09 – SPI接口MCP23X09由多个8位配置寄存器组成，用于选择输入、输出和极性。系统主机可以通过写入I/O配置位来将I/O设置为输入或输出。每个输入或输出的数据保存在相应的输入或输出寄存器中。输入端口寄存器的极性可以通过极性反转寄存器进行反转。所有寄存器都可以被系统主机读取。中断输出可以配置为在两种条件下激活（互斥）：1. 当任何输入状态与其对应的输入端口寄存器状态不同时。这用于向系统主机指示一个输入状态已改变。2. 当输入状态与预配置的寄存器值（DEFVAL寄存器）不同时。中断捕获寄存器会在中断发生时捕获端口值，从而保存导致中断的条件。上电复位(POR)会将寄存器重置为其默认值，并初始化设备状态机。硬件地址引脚用于确定设备地址。

品牌名称

MICROCHIP(美国微芯)

商品型号

MCP23S09-E/MG

商品编号

C152183

商品封装

QFN-16-EP(3x3)​

包装方式

管装

商品毛重

0.56克(g)
