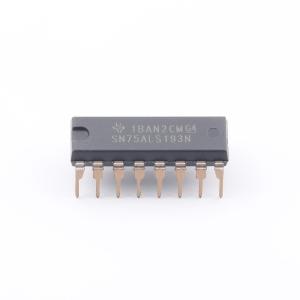

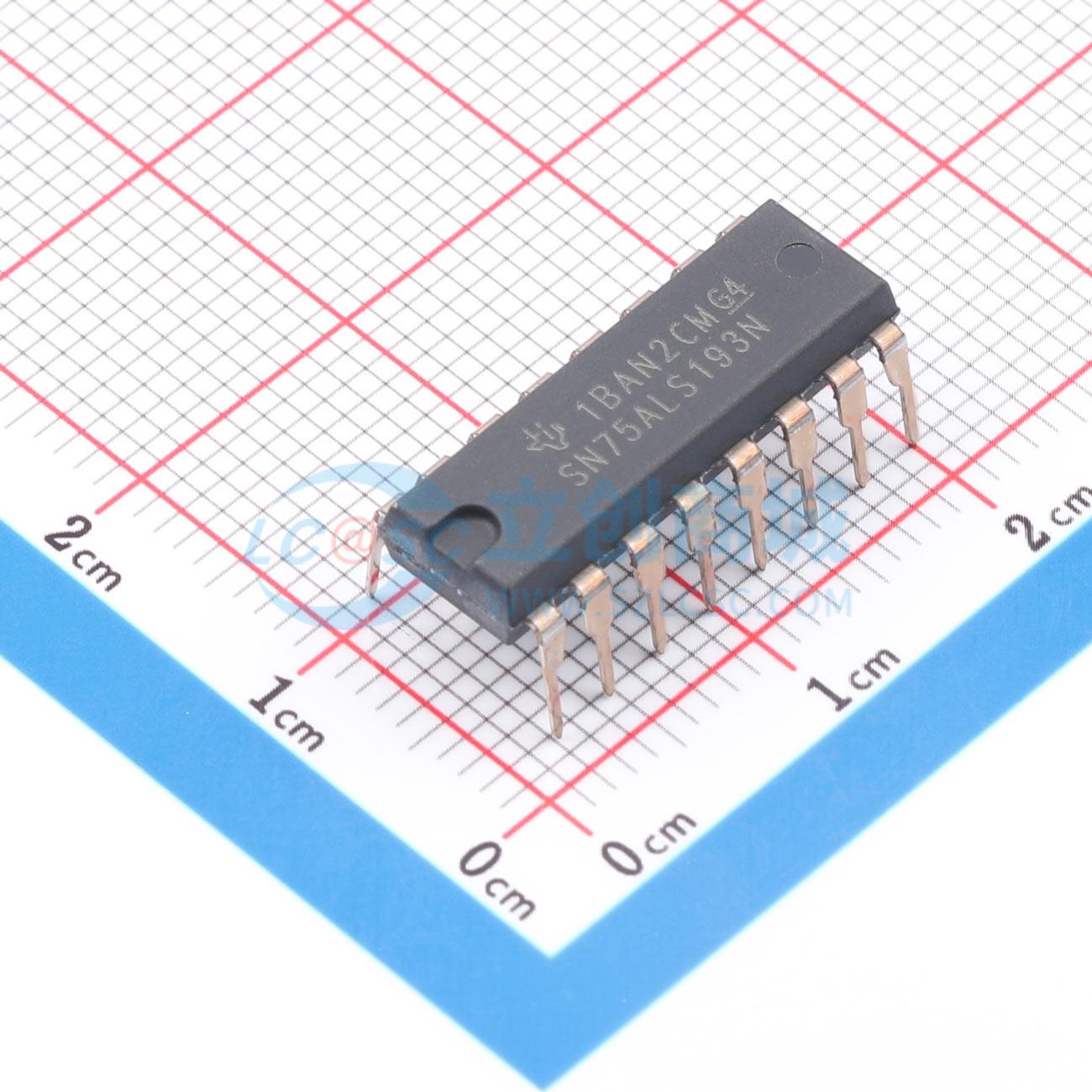

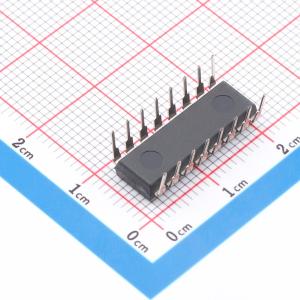

SN75ALS193N
四路差分线路接收器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN75ALS193 四路差分线路接收器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN75ALS193N
- 商品编号
- C1544101
- 商品封装
- PDIP-16
- 包装方式
- 管装
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 接收器 | |
| 驱动器数 | 0 | |
| 接收器数 | 4 | |
| 工作电压 | 4.75V~5.25V |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 20Mbps | |
| 工作温度 | 0℃~+70℃ | |
| 静态电流 | 35mA | |
| 功能特性 | 使能关断 |
商品概述
SN75ALS193是一款采用高级低功耗肖特基技术、具有三态输出的单片四路差分线路接收器，经过优化可实现平衡多点总线传输，符合相关标准规范要求，允许直接连接到总线式系统；采用失效防护设计，输入开路时输出可保持稳定状态，集成使能功能，额定工作温度范围为0℃至70℃。
商品特性
- 符合或超出ANSI标准EIA/TIA-422-B、EIA/TIA-423-A以及ITU建议V.10、V.11的要求
- 适用于嘈杂环境中长总线上的多点总线传输
- 具备三态输出
- 共模输入电压范围为-7V~7V
- 输入灵敏度为±200mV
- 输入迟滞典型值为120mV，可提高抗噪性能
- 输入阻抗最小为12kΩ
- 采用5V单电源供电
- 电源电流最高为35mA
- 相比AM26LS32A版本改善了速度和功耗性能
- 支持最高达20兆位/秒的数据吞吐量
- 具备失效防护设计，输入开路时输出保持高电平
- 集成四个通道共用的高电平有效和低电平有效使能功能
应用领域
- 电机驱动器
- 工厂自动化和控制
