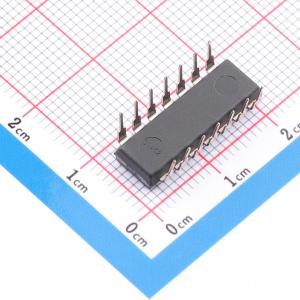

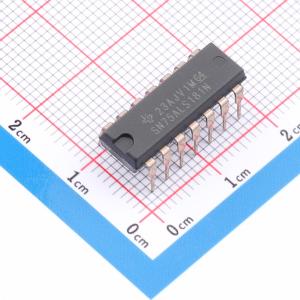

温馨提醒：图片仅供参考，商品以实物为准

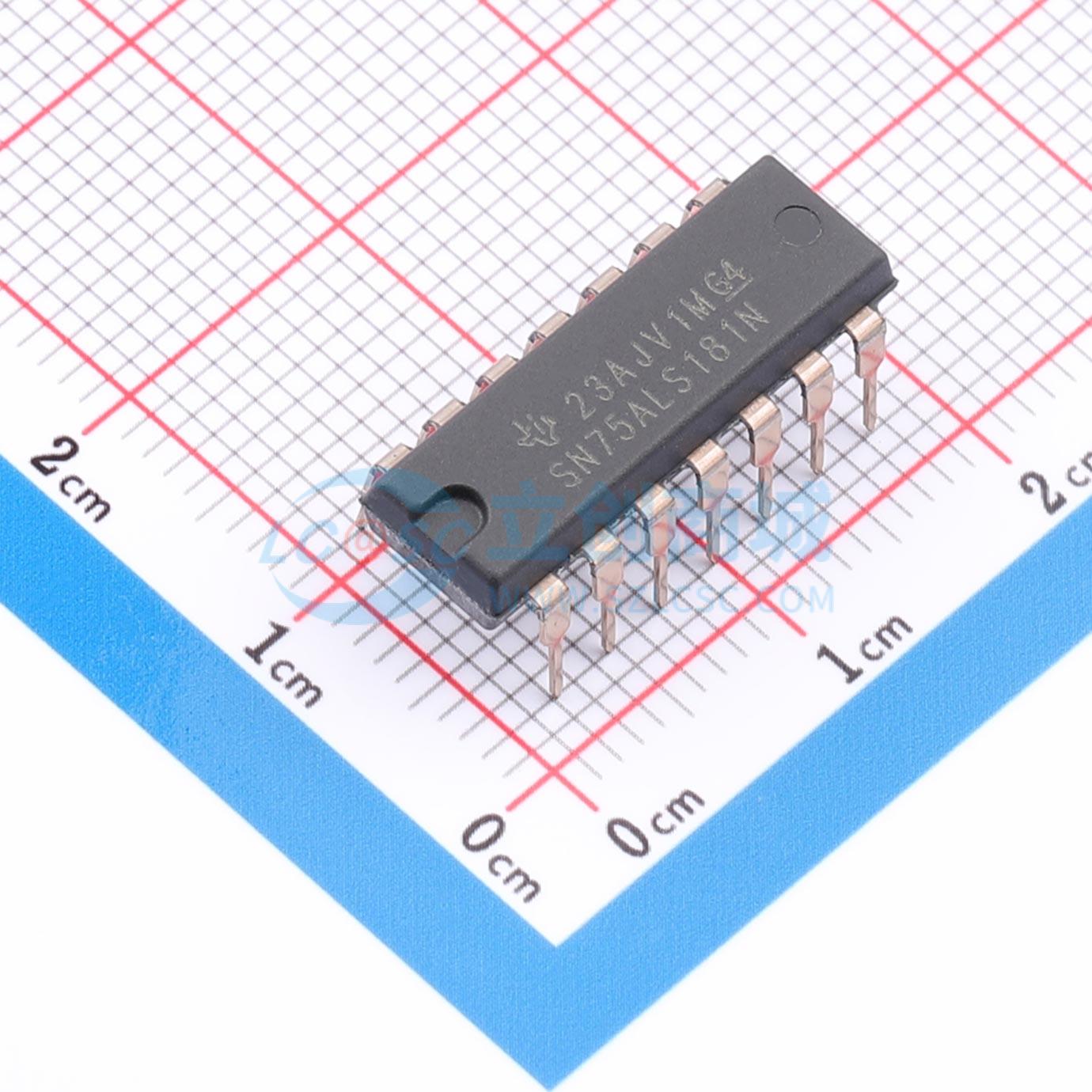

SN75ALS181N

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 差动驱动器和接收器对 14-PDIP 0 to 70
品牌名称: TI(德州仪器)
商品型号: SN75ALS181N
商品编号: C1544293
商品封装: PDIP-14
包装方式: 管装
商品毛重: 5.11克(g)

商品参数

商品概述

SN75ALS181是一款差分驱动器和接收器对，专为多点总线传输线路上的双向数据通信而设计。此设计提供平衡传输线路，并符合TIA/EIA-422-B和TIA/EIA-485-A以及CCITT建议V.10、V.11、X.26和X.27。SN75ALS181将三态差分线路驱动器与差分输入线路接收器相结合，共同由单个5V电源供电。驱动器和接收器分别具有高电平有效和低电平有效使能端，它们可以在外部连接在一起以用作方向控制。驱动器差分输出端和接收器差分输入端连接到单独的引脚以实现更大的灵活性，这些端口用于在禁用驱动器或VCC=0时为总线提供最小负载。这些端口具有较宽的正负共模电压变化，使得该器件适用于合用线应用。

商品特性

符合TIA/EIA-422-B、TIA/EIA-485-A和CCITT建议V.11和X.27规范
满足低电源电流要求，最大低电源电流为30mA
驱动器最大输出容量为60mA
具备热关断保护
驱动器共模输出电压范围为-7V至12V
接收器输入阻抗最小值为12kΩ
接收器输入灵敏度为±200mV
接收器输入迟滞典型值为60mV
接收器共模输入电压范围为±12V
由5V单电源供电
具备无干扰上电和断电保护

应用领域

多点总线传输线路双向数据通信
合用线应用

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1

	属性	参数值
	工作电压	4.75V~5.25V
	工作温度	0℃~+70℃
	静态电流	21mA
	功能特性	Tx/Rx启用；热关断保护；使能关断
