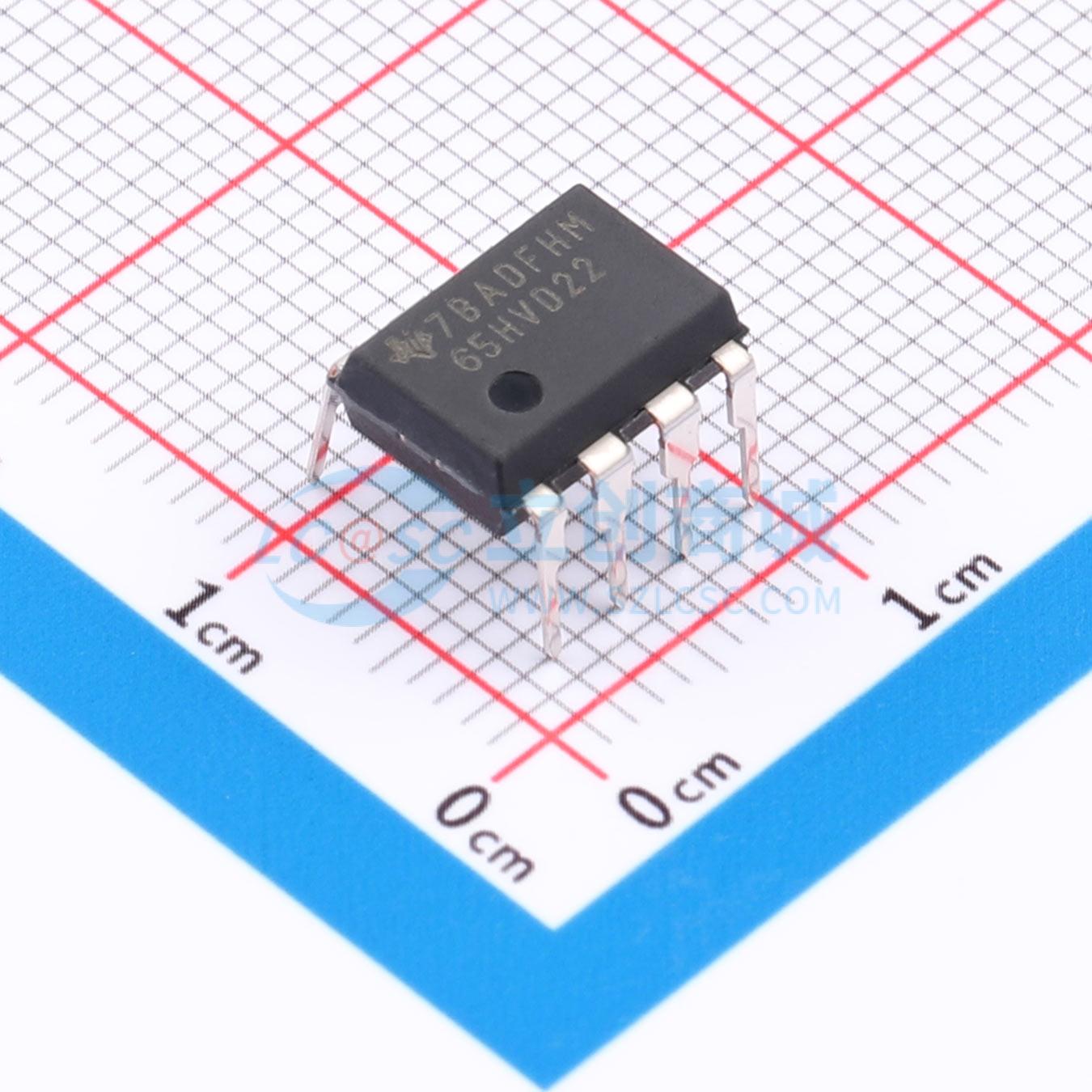

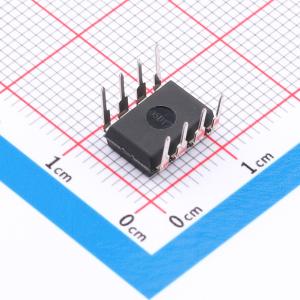

SN65HVD22P

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN65HVD22 扩展共模 RS-485 收发器
品牌名称: TI(德州仪器)
商品型号: SN65HVD22P
商品编号: C1544367
商品封装: PDIP-8
包装方式: 管装
商品毛重: 3.38克(g)

商品参数

商品概述

SN65HVD2x是扩展共模RS-485收发器系列，性能优于典型RS-485器件，满足TIA/EIA-485-A标准的所有要求，可在扩展的共模电压范围内运行，集成三态差分驱动器与差分接收器，由单个5V电源供电，驱动器差分输出和接收器差分输入在内部连接，构成可为总线提供最小负载的差分总线端口，设计用于通过多点双绞线电缆进行双向数据传输，适用于长线缆网络以及普通收发器无法适应的恶劣环境应用。不同型号参数不同：SN65HVD20可支持由多达64个节点组成的互连网络，信号传输速率最高可达25Mbps；SN65HVD21可在最高5Mbps的中等数据速率下连接多达256个节点，通过控制驱动器输出压摆率，可提供可靠开关，实现整形转换，减少高频噪声发射；SN65HVD22具有受控的驱动器输出压摆率，可在发射敏感型应用中实现低辐射噪声，并通过长残桩提高信号质量，在最高500kbps的信号传输速率下，可连接多达256个节点；SN65HVD23采用接收器均衡技术，可改善差分总线应用的抖动性能，在长达160米的电缆长度下，数据速率最高可达25Mbps；SN65HVD24采用接收器均衡技术，可改善差分总线应用的抖动性能，在长达1000米的电缆长度下，数据速率为1Mbps至10Mbps。器件内置失效防护电路，可在输入信号丢失后的250微秒内提供高电平输出，防止电缆断开连接、线路短路、总线上无发送器运行等故障状况下将噪声作为有效数据接收，可用于线或式总线信号传输，器件额定工作温度范围为-40℃至85℃。

商品特性

共模电压范围为-20V至25V
接收器均衡技术可支持更长的电缆和更高的信号传输速率，适用于SN65HVD23、SN65HVD24
可支持最多256个节点，降低单位负载
总线I/O端口ESD保护超过16kV HBM
失效防护接收器适配开路、短路和总线空闲情况
最大待机电源电流为1μA
接收器迟滞大于100mV
集成三态差分驱动器与差分接收器，差分总线端口为总线提供最小负载
满足TIA/EIA-485-A标准所有要求

应用领域

长电缆传输解决方案
工厂自动化
安全网络
HVAC系统
严苛电气环境应用
电力逆变器
工业驱动器
数字电机控制器
远程传感器和终端
工业过程控制
安检站
环境控制系统

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	4.5V~5.5V
	数据速率	500Kbps

	属性	参数值
	节点数	256
	静电保护	±16kV
	工作温度	-40℃~+85℃
	静态电流	7mA
	通讯模式	半双工
	功能特性	Tx/Rx启用；失效保护；使能关断；低功耗模式
