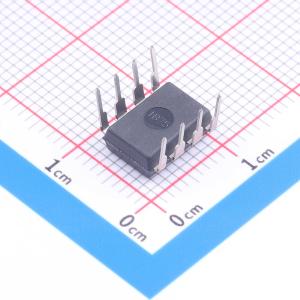

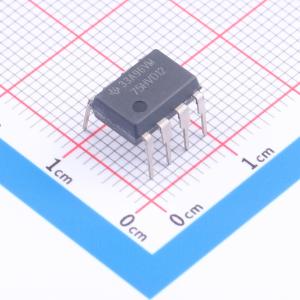

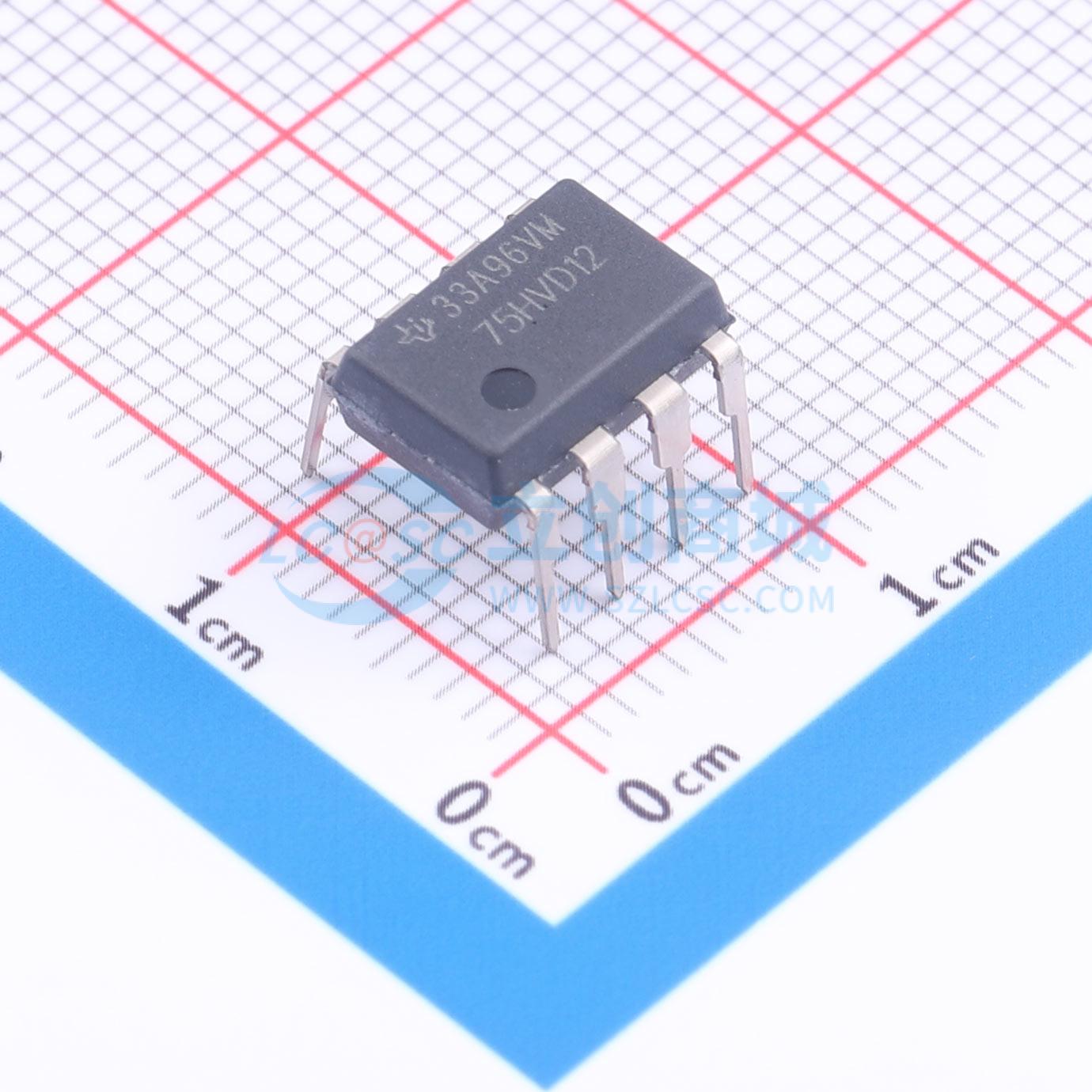

SN75HVD12P

SN65HVD10、SN75HVD10、SN65HVD11、SN75HVD11、SN65HVD12 和 SN75HVD12 总线收发器都整合了一个三态差分线路驱动器，以及一个使用 3.3V 单电源供电的差分输入线路接收器。这些器件专为平衡传输线路而设计，符合或超过 ANSI 标准 TIA/EIA - 485 - A 和 ISO 8482:1993。这些差分总线收发器是单片集成电路，旨在用于多点总线传输线路上的双向数据通信。驱动器和接收器具有高电平有效和低电平有效使能端，它们可以在外部连接在一起以用作方向控制。可以通过禁用驱动器和接收器来实现极低的器件待机电源电流。

驱动器差分输出端和接收器差分输入端在内部连接以形成差分输入/输出 (I/O) 总线端口，该端口设计用于在禁用驱动器或 VCC = 0 时为总线提供最小负载。这些器件具有较宽的正负共模电压范围，因此适用于共线应用。

• 使用 3.3V 电源供电
• 总线引脚 ESD 保护超过 16kV HBM
• 可提供 1/8 单位负载选项（总线上多达 256 个节点）
• 信号传输速率的可选驱动器输出转换次数有 11 Mbps、10 Mbps 和 32Mbps 可选
• 符合或超出 ANSI TIA/EIA - 485 - A 的要求
• -7V 至 12V 的总线引脚短路保护
• 低电流待机模式：1μA，典型值
• 开路、空闲总线和短接总线失效防护接收器
• 热关机保护
• 用于热插拔应用的无干扰上电和断电保护
• SN75176 封装

• 数字电机控制
• 公用事业计量表
• 机箱至机箱互联
• 电子安全站
• 工业过程控制
• 楼宇自动化
• 销售 (POS) 终端和网络
