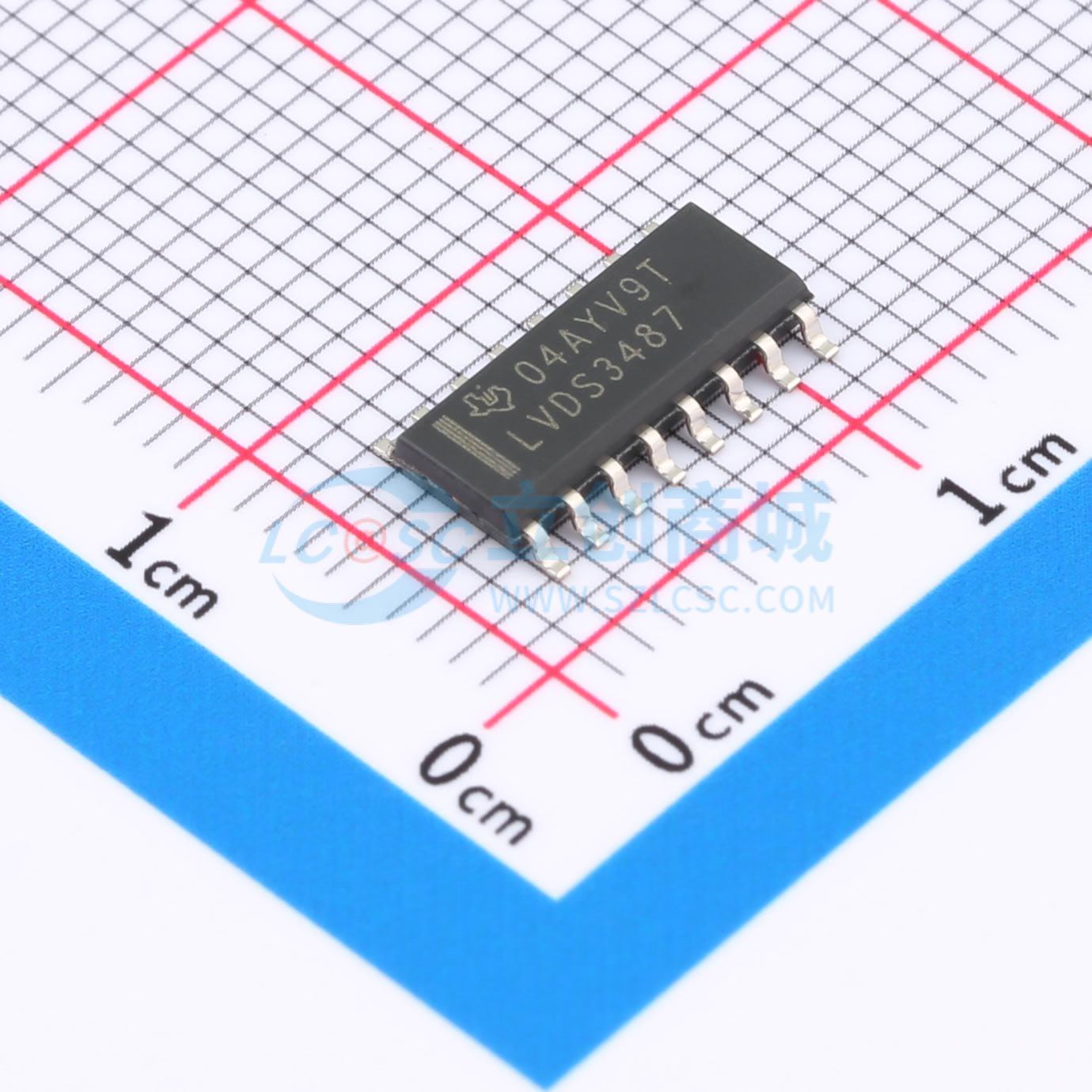

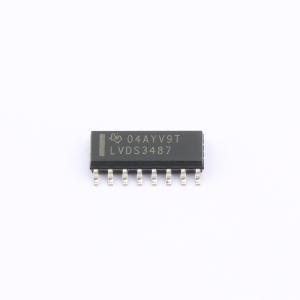

SN65LVDS3487D

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SN65LVDS3487 四路 LVDS 驱动器
品牌名称: TI(德州仪器)
商品型号: SN65LVDS3487D
商品编号: C1544103
商品封装: SOIC-16
包装方式: 管装
商品毛重: 0.16克(g)

商品参数

商品概述

SN55LVDS31 、SN65LVDS31 、SN65LVDS3487 和 SN65LVDS9638 器件是差分线路驱动器，可实现低电压差分信号 (LVDS) 的电气特性。这个信号传输技术降低了 5V 差分标准电平（例如 TIA/EIA-422B）的输出电压电平，从而减少了功耗、增加了开关速度、并可实现 3.3V 电源轨供电下的运行。启用后，四个电流模式驱动器中的任何一个都将向 100Ω 负载提供最小 247mV 的差分输出电压幅度。这些器件和信号传输技术的预期应用是通过约 100Ω 的受控阻抗介质进行点对点和多点（一个驱动器和多个接收器）数据传输。此传输介质可以是印刷电路板走线、底板、或者电缆。数据传输的最终速率和距离取决于介质的衰减特性和环境的噪声耦合。 SN65LVDS31 、SN65LVDS3487 和 SN65LVDS9638 器件的额定工作温度范围为 – 40°C 至 85°C 。 SN55LVDS31 器件的额定工作温度范围为 – 55°C 至 125°C 。

商品特性

符合或者超过 ANSI TIA/EIA-644 标准的要求
具有 350mV 的典型输出电压和 100Ω 负载的低压差分信号传输
典型输出电压上升和下降次数为 500ps（400Mbps 时）
典型传播延迟时间为 1.7ns
由一个单 3.3V 电源供电运行
每个驱动器在 200MHz 上的功率耗散典型值为 25mW
当被禁用或 VCC = 0 时，驱动器处于高阻抗状态
总线 - 端子静电放电 (ESD) 保护超过 8kV
低压 TTL(LVTTL) 逻辑输入电平
与 AM26LS31、MC3487 和 μA9638 引脚兼容
用于需要冗余的空间和高可靠性应用的冷备份

应用领域

无线基础设施
电信基础设施
打印机

优惠活动

购买数量

(40个/管，最小起订量 1 个)

个

起订量：1 个40个/管

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	LVDS芯片
	类型	驱动器
	驱动器数	4
	接收器数	0

	属性	参数值
	工作电压	3V~3.6V
	数据速率	400Mbps
	工作温度	-40℃~+85℃
	电平标准	LVDS
