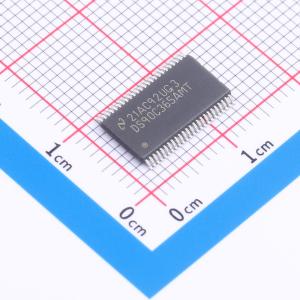

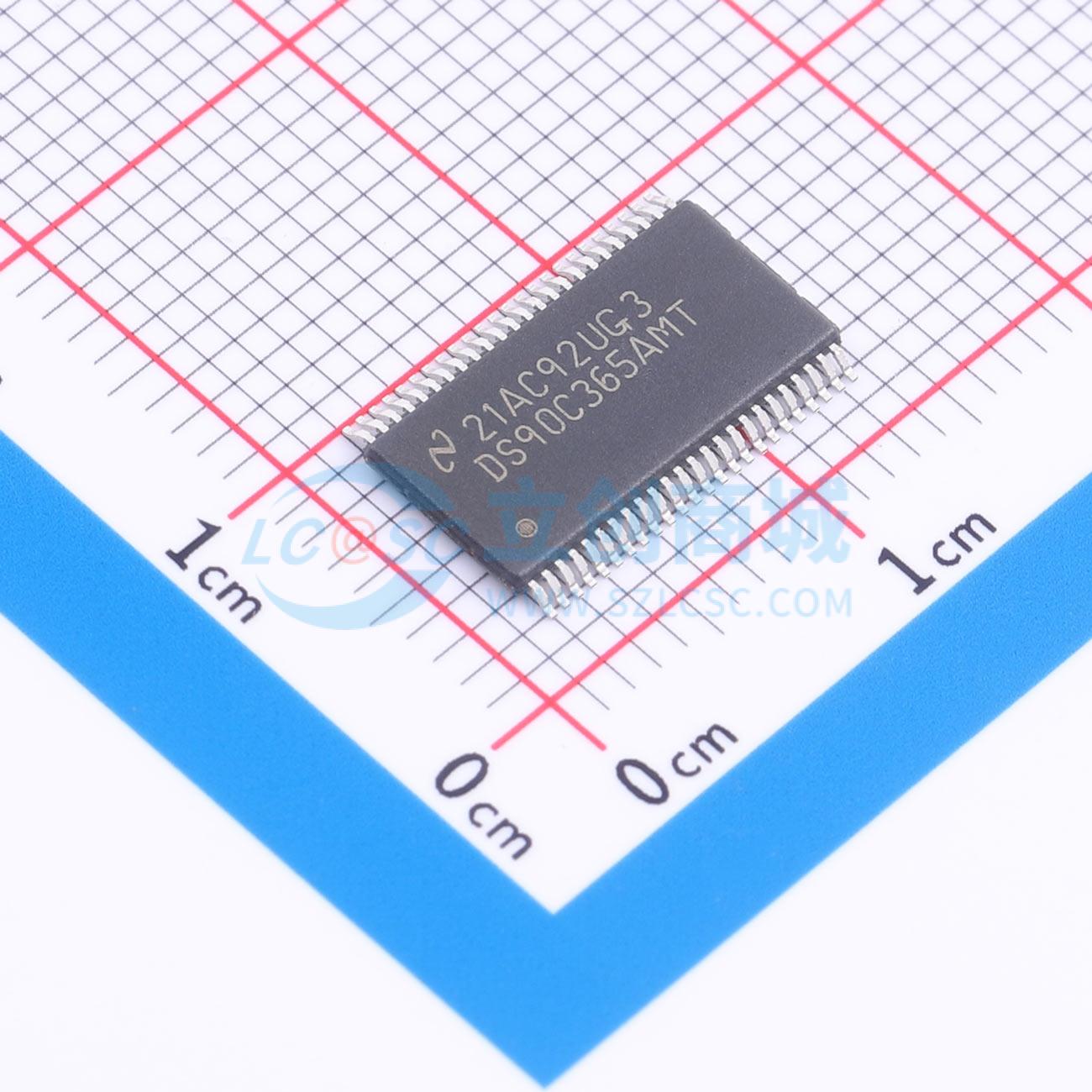

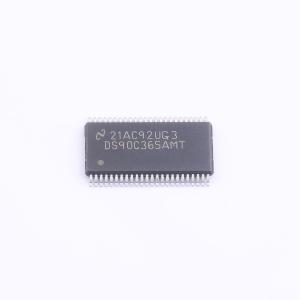

DS90C365AMT/NOPB

+3.3V可编程LVDS发射器18位平板显示器链接-87.5MHz

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: DS90C365A是一个+3.3V可编程LVDS发射器，支持18位平板显示器链接，最高频率为87.5MHz。它将21位LVCMOS/LVTTL数据转换为四个LVDS数据流。
品牌名称: TI(德州仪器)
商品型号: DS90C365AMT/NOPB
商品编号: C1544155
商品封装: TSSOP-48-6.1mm
包装方式: 管装
商品毛重: 15.08克(g)

商品参数

商品概述

DS90C365A是+3.3V可编程LVDS发送器，为18位平板显示链路器件，最高工作频率87.5MHz，可引脚对引脚兼容替代DS90C363、DS90C363A和DS90C365，可将21位LVCMOS/LVTTL数据转换为四路低压差分信号LVDS数据流，锁相发送时钟与数据流并行通过第四路LVDS链路传输，每个发送时钟周期可采样传输21位RGB输入数据；在87.5MHz发送时钟频率下，每个LVDS数据通道的传输速率可达612.5Mbps，数据吞吐量可达229.687兆字节每秒；可通过专用引脚编程设置上升沿选通或下降沿选通，上升沿或下降沿选通发送器可与下降沿选通FPD-Link接收器互操作，无需额外转换逻辑，可解决宽位高速TTL接口带来的EMI和线缆尺寸问题，内置有限ESD保护。

商品特性

与DS90C363、DS90C363A、DS90C365引脚对引脚兼容
时钟数据引脚与/PD引脚之间无需特殊启动序列，输入信号可在器件上电前或上电后施加
支持扩频时钟，最高支持100kHz频率调制，支持±2.5中心扩频或-5向下扩频
具备输入时钟检测功能，当输入时钟丢失且/PD引脚为逻辑高电平时，会将所有LVDS对拉至逻辑低电平
支持18~87.5MHz移位时钟
87.5MHz灰度模式下发送器典型功耗小于146mW
掉电模式下典型功耗小于37μW
支持VGA、SVGA、XGA、双像素SXGA、双像素SXGA+、双像素UXGA
窄总线可减小线缆尺寸
最高吞吐量可达1.785Gbps
最高带宽可达223.125兆字节每秒
LVDS输出典型摆幅为345mV，可实现低EMI
锁相环无需外接元件
符合TIA/EIA-644 LVDS标准
采用低剖面48引脚TSSOP封装

应用领域

平板显示高速数据传输链路
液晶显示器接口

	属性	参数值
	商品目录	LVDS芯片
	类型	-
	驱动器数	-
	接收器数	-
	工作电压	3V~3.6V

	属性	参数值
	数据速率	-
	工作温度	-10℃~+70℃
	电平标准	LVDS；LVCMOS
	功能特性	低功耗待机/失效自动关断
