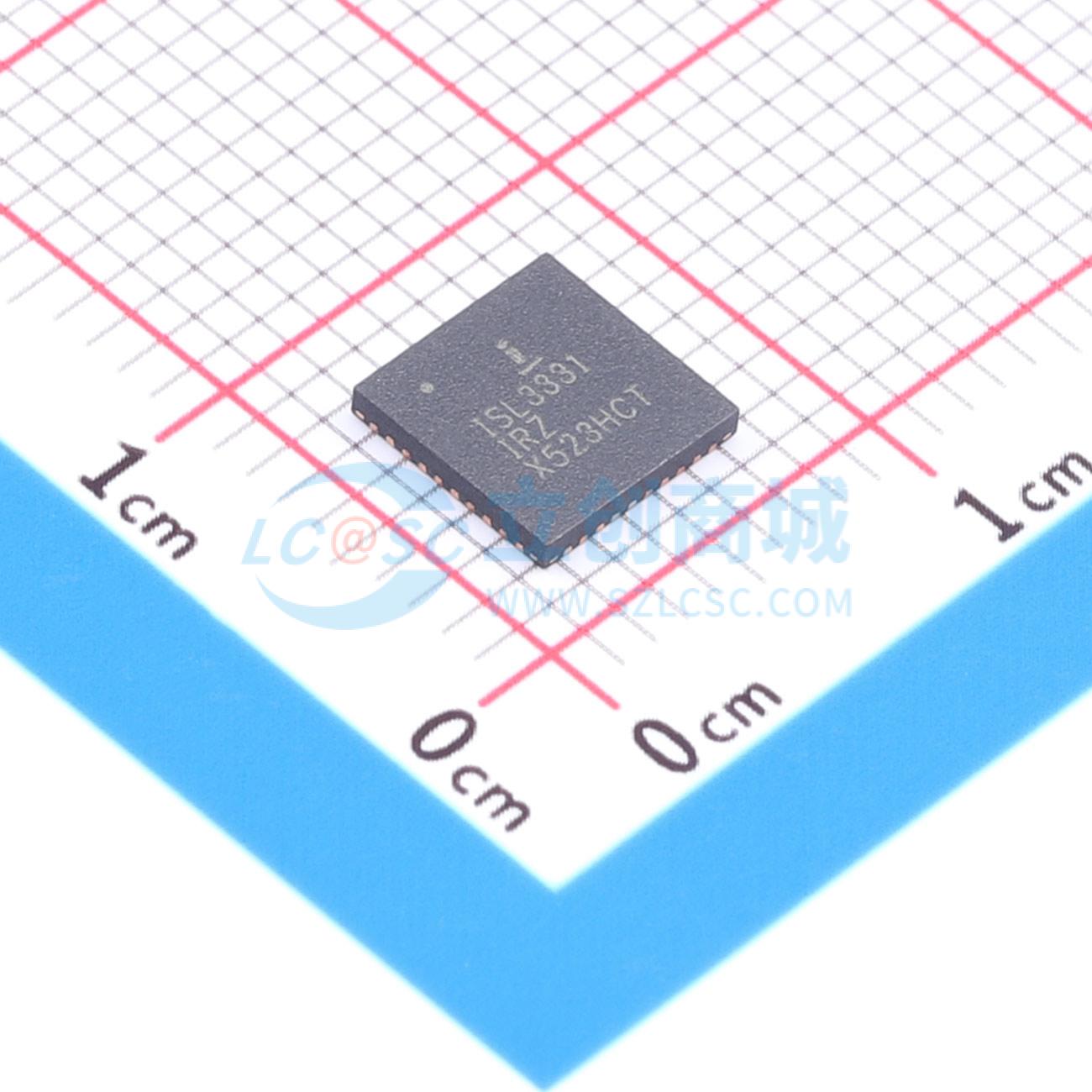

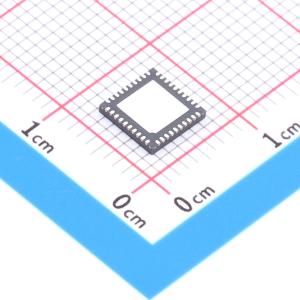

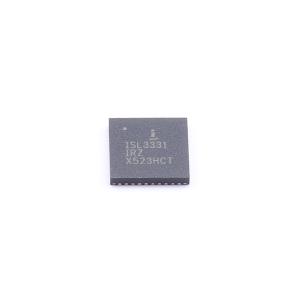

ISL3331IRZ

这些设备是BiCMOS接口IC，用户可以将其配置为单通道RS-422/RS-485差分收发器或双通道（2个Tx，2个Rx）RS-232收发器。在RS-232模式下，板载电荷泵可以从低至3.15V的电源生成符合RS-232标准的±5V Tx输出电平。电荷泵需要四个0.1μF的小电容。收发器符合RS-232标准，Rx输入可处理高达±25V的电压。在RS-485模式下，收发器支持RS-485和RS-422差分通信标准。RS-485接收器具有“全故障安全”功能，因此如果输入开路或短接在一起，Rx输出将保持高状态。RS-485发射器支持多达三种数据速率，其中两种通过限制斜率来实现无故障通信。在RS-485模式下，电荷泵会禁用，从而节省功率、减少噪声并消除电荷泵电容。RS-232/RS-485模式都具有环回和关断功能。环回模式将Tx输出内部连接到相应的Rx输入，这有助于实现板级自测功能。在环回期间，输出仍然连接到负载，可以检测连接问题（例如，短路的连接器或电缆）。关断模式禁用Tx和Rx输出，在RS-232模式下禁用电荷泵，并使IC处于低电流（30μA）模式。ISL3331是一种QFN封装的设备，提供了额外的功能，包括针对EMI敏感设计的更低速度和边沿速率选项（115kbps），或者允许更长的总线长度。它还具有逻辑电源电压引脚（VL），该引脚设置逻辑输出的VOH电平以及逻辑输入的切换点，使其在混合电压系统中与另一个电源电压兼容。QFN的选择性高电平或低电平Rx使能引脚增加了设计灵活性，通过将DEN和RXEN连接在一起，可以通过单个信号控制Tx/Rx方向。

• 游戏应用（例如，老虎机）
• 单板计算机
• 工厂自动化
• 安全网络
• 工业/过程控制网络
• 电平转换器（例如，RS-232到RS-422）
• 销售点设备
