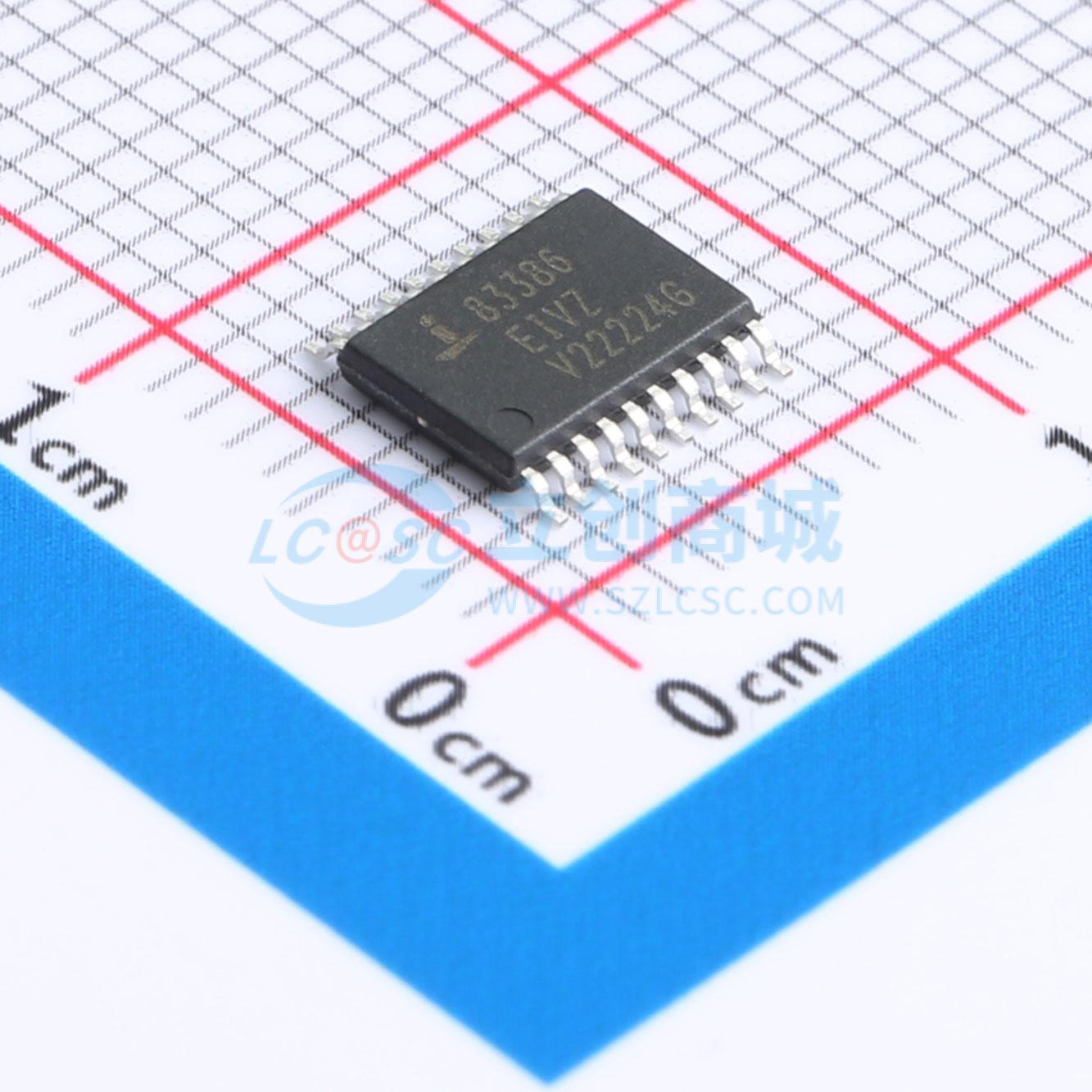

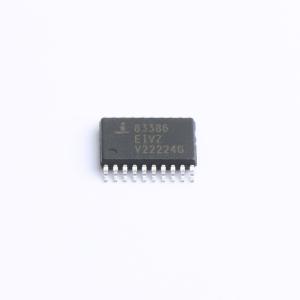

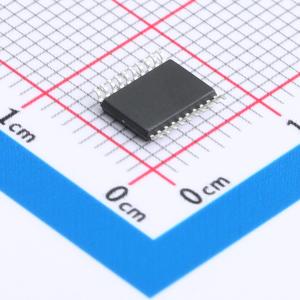

ISL83386EIVZ
具备+15kV ESD保护、工作电压+3V至+5.5V、电流1uA、速率250kbps、带独立逻辑电源的RS-232收发器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 具有±15kV ESD保护、3V至5.5V供电、1μA低功耗、250kbps数据速率的RS-232收发器，支持单独逻辑电源。
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- ISL83386EIVZ
- 商品编号
- C1544207
- 商品封装
- TSSOP-20
- 包装方式
- 管装
- 商品毛重
- 0.17克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS232芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 3 | |
| 接收器数 | 2 | |
| 数据速率 | 250Kbps |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3V~5.5V | |
| 静电保护 | ±15kV | |
| 有无电荷泵 | 有 | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 300uA |
商品概述
ISL83386E包含由3.0V至5.5V供电的RS - 232发送器/接收器，即使在VCC = 3.0V时，也能满足EIA/TIA - 232和V.28/V.24规范。其目标应用包括个人数字助理（PDA）、掌上电脑和手机，在这些设备中，低工作功耗甚至更低的待机功耗至关重要。高效的片上电荷泵结合手动掉电功能，可将待机电源电流降至1μA的涓流。小尺寸封装和使用小容量、低数值的电容器也确保了节省电路板空间。在最坏负载条件下，可保证数据速率大于250kbps。ISL83386E具有一个VL引脚，可将逻辑引脚输出电平及输入阈值调整为与为外部逻辑（如通用异步收发传输器UART）供电的VCC兼容的值。单引脚掉电功能（SHDN = 0）可禁用所有接收器和发送器输出，同时关闭电荷泵以最小化电源电流消耗。
商品特性
- 用于兼容混合电压系统的VL引脚
- RS - 232 I/O引脚具备±15kV（IEC61000）的ESD保护
- 低功耗，引脚兼容MAX3386E和SP3203E的升级版
- 单个SHDN引脚可禁用发送器和接收器
- 在3V时满足EIA/TIA - 232和V.28/V.24规范
- 在VCC = 3.3V时，片上电荷泵仅需四个外部0.1μF的电容器
- 接收器迟滞以提高抗噪能力
- 极低的电源电流：300μA
- 保证的最小数据速率：250kbps
- 宽电源范围：单+3V至+5.5V
- 掉电状态下的低电源电流：<1μA
- 提供无铅产品（符合RoHS标准）
应用领域
- 任何需要RS - 232通信端口的系统
- 电池供电、手持和便携式设备
- 笔记本电脑、笔记本、掌上电脑
- 数码相机
- 个人数字助理（PDA）和PDA底座
- 蜂窝/移动电话
