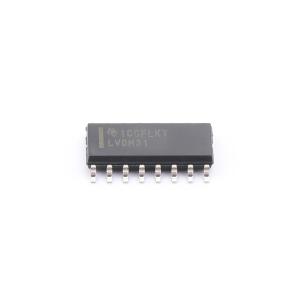

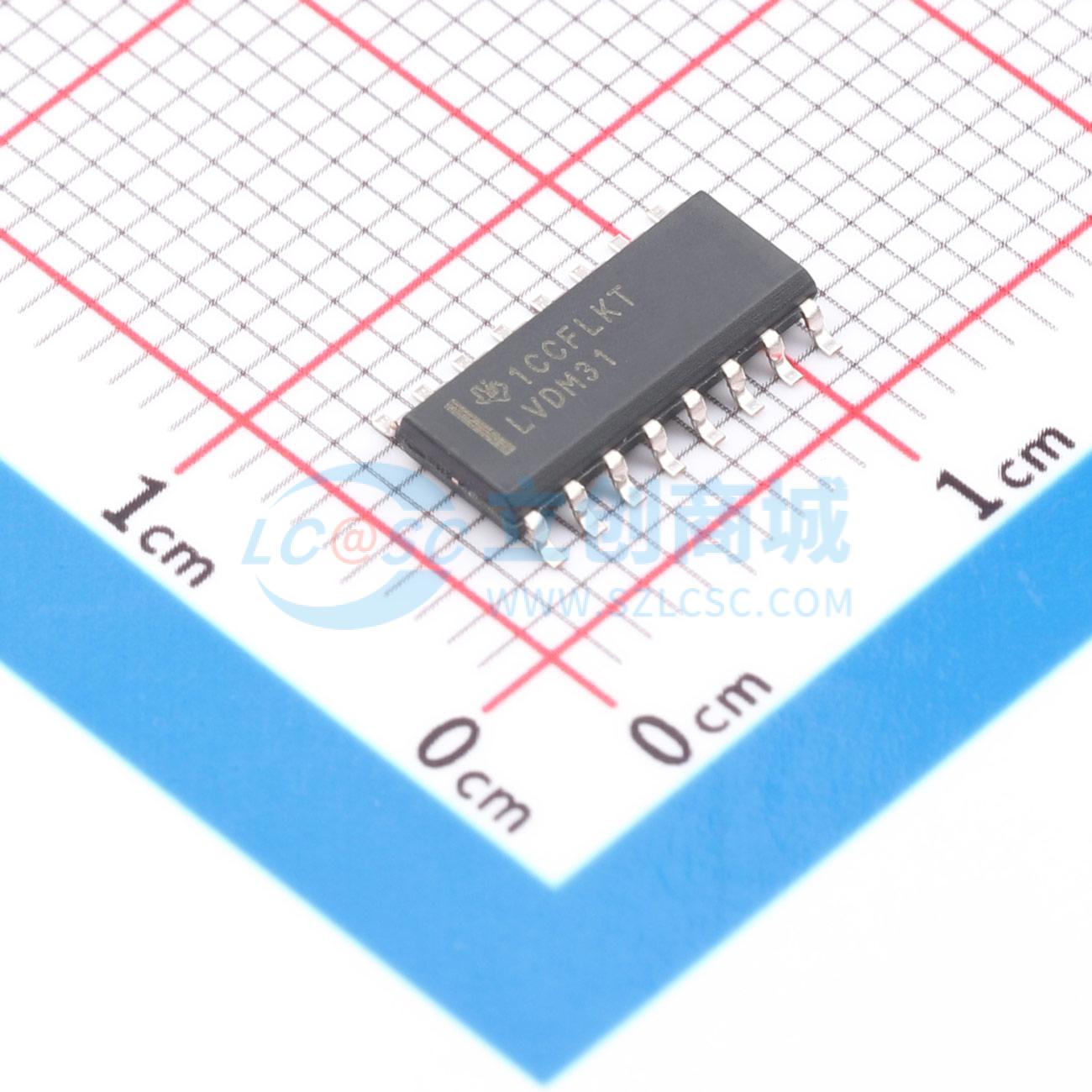

SN65LVDM31D

高速差分线驱动器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN65LVDM31是一款高速差分线驱动器，支持高达150Mbps的数据传输速率。它具有低电压差分信号特性，并能在单3.3V电源下工作。
品牌名称: TI(德州仪器)
商品型号: SN65LVDM31D
商品编号: C1544721
商品封装: SOIC-16
包装方式: 管装
商品毛重: 0.276克(g)

商品参数

商品概述

SN65LVDM31集成了四个差分线路驱动器，符合低压差分信号的电气特性。本产品为具有相似信号电平的5-V PECL驱动器提供低功耗方案。四个电流模式驱动器中的任意一个，在通过低电平有效或高电平有效使能输入使能时，可向100-Ω负载提供最小540mV的差分输出电压幅度。本器件和该信号技术的预期用途是在约100Ω的受控阻抗介质上进行点对点和多路复用基带数据传输。传输介质可以是印刷电路板走线、背板或电缆。数据传输的最终速率和距离取决于介质的衰减特性和对环境的噪声耦合。SN65LVDM31的工作温度范围为-40℃至85℃。

商品特性

支持最高150 Mbps的信号速率
低压差分信号，100Ω负载下典型输出电压为700 mV
典型传播延迟时间为2.3 ns
单3.3 V电源供电
75 MHz下单个驱动器典型功耗为50 mW
禁用或VCC < 1.5 V时输出为高阻抗
总线引脚ESD防护超过12 kV
低压CMOS（LVCMOS）逻辑输入电平耐受5 V

应用领域

受控阻抗介质上的点对点基带数据传输
受控阻抗介质上的多路复用基带数据传输
印刷电路板走线传输
背板传输
电缆传输

	属性	参数值
	商品目录	LVDS芯片
	类型	驱动器
	驱动器数	4
	接收器数	-
	工作电压	3V~3.6V

	属性	参数值
	数据速率	150Mbps
	工作温度	-40℃~+85℃
	电平标准	LVDS；LVCMOS
	功能特性	故障安全
