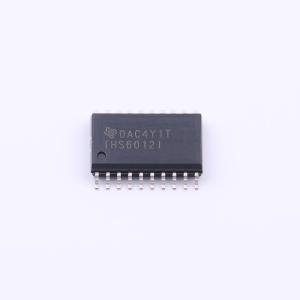

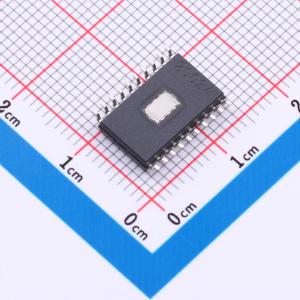

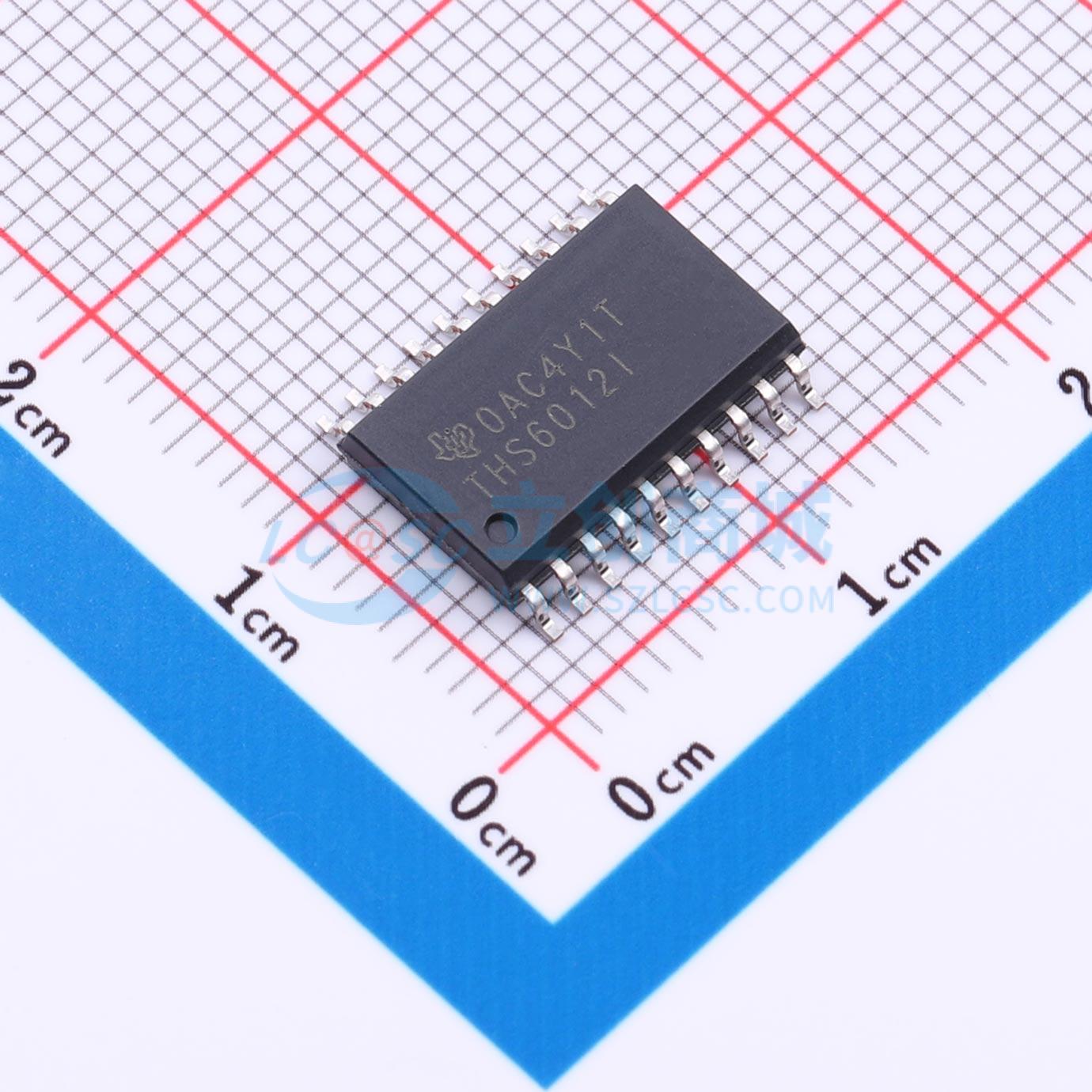

温馨提醒：图片仅供参考，商品以实物为准

THS6012IDWP

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: THS6012 500mA 双路差分 DSL 和 PLC 线路驱动器
品牌名称: TI(德州仪器)
商品型号: THS6012IDWP
商品编号: C1544121
商品封装: SOP-20-EP-300mil
包装方式: 管装
商品毛重: 0.001克(g)

商品参数

	属性	参数值
	商品目录	差分运放
	放大器数	双路
	共模抑制比(CMRR)	62dB
	输入偏置电流(Ib)	4uA
	输入失调电压(Vos)	2mV
	压摆率(SR)	1300V/us
	最大电源宽度(Vdd-Vss)	32V
	噪声密度(eN)	1.7nV/√Hz@10kHz
	输出电流	400mA

	属性	参数值
	输入失调电压温漂(Vos TC)	7uV/℃
	静态电流(Iq)	13mA
	工作温度	-40℃~+85℃
	输出类型	差分
	单电源	9V~32V
	双电源(Vee ~ Vcc)	4.5V~16V；-16V~-4.5V
	电源纹波抑制比(PSRR)	-74dB
	稳定时间	70ns

商品概述

THS6012包含两个高速驱动器，能够向25Ω负载提供400 mA（最小值）的输出电流。这些驱动器可配置为差分模式，以在低阻抗线路上驱动50 V_PP输出信号。这些驱动器为电流反馈放大器，专为支持xDSL应用中低总谐波失真（THD）所需的高转换速率而设计。THS6012非常适合中心局的非对称数字用户线路（ADSL）应用，可满足该应用对高峰值电压和电流的要求。每个驱动器都有独立的电源连接，以最大限度地减少串扰。THS6012采用小型表面贴装、散热增强型20引脚PowerPAD封装。

商品特性

ADSL差分线路驱动器
向25Ω负载提供400 mA最小输出电流
带25Ω负载时，高速140 MHz带宽（-3dB）
带100Ω负载时，315 MHz带宽（-3dB）
转换速率1300 V/μs，G = 5
低失真在Ø = 1 MHz、25Ω负载和20 V_PP条件下，三阶谐波失真为 -72 dB
独立电源，串扰低
宽电源范围 ±4.5 V至±16 V
热关断和短路保护
可作为AD815的改进替代产品
提供评估模块
