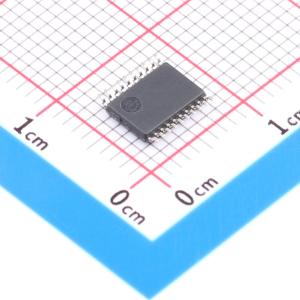

温馨提醒：图片仅供参考，商品以实物为准

SN65LVDT14PW

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SN65LVDT14 用于 LVDS 串行外设接口的多通道收发器
品牌名称: TI(德州仪器)
商品型号: SN65LVDT14PW
商品编号: C1543825
商品封装: TSSOP-20
包装方式: 管装
商品毛重: 0.001克(g)

商品参数

商品概述

SN65LVDTxx 器件属于多通道 LVDS 收发器，采用 LVDS 线路驱动器及接收器。SN65LVDTxx 器件支持最低 250Mbps 的信号传输速率，且该器件由单电源供电（典型值为 3.3V），采用 20 引脚 TSSOP 封装，可轻松进行 PCB 布局。 SN65LVDT14 及 SN65LVDT41 提供通用型、非对称性、双向通信功能，具有高抗扰度和低电磁干扰 (EMI) 等额外优点，并通过 LVDS 线路的使用增加了线缆长度。SN65LVDT14 及 SN65LVDT41 主要用于 LVDS 串行外设接口应用。 SN65LVDT14 在一个封装内整合了一个 LVDS 线路驱动器和四个端接 LVDS 线路接收器。SN65LVDT14 可用于扩展长距离 SPI 等非对称型、双向接口，且应位于 SPI 从设备上。 SN65LVDT41 在一个封装内整合了四个 LVDS 线路驱动器和一个端接 LVDS 线路接收器。SN65LVDT41 可用于扩展长距离 SPI 等非对称型、双向接口，且应位于 SPI 主设备上。

商品特性

集成式标称 110Ω 接收器线路终端电阻
单个 3.3V 电源（3V 至 3.6V 的范围）
支持最低 250Mbps 的信号传输速率
直通引脚排列可简化 PCB 布局
LVTTL 兼容型逻辑 I/O
超过 16KV 的总线引脚上的静电放电 (ESD) 保护
LVDS 符合或超过 ANSI/TIA/EIA - 644A 标准要求
20 针电源薄型缩小外形封装，26 密耳终端间距

应用领域

LVDS Serial Peripheral Interface 允许主从设备间的长距离互联
板对板通信
测试和测量
电机驱动器
LED 视频墙
无线基础设施
电信基础设施
机架式服务器

	属性	参数值
	商品目录	LVDS芯片
	类型	收发器
	驱动器数	1
	接收器数	4

	属性	参数值
	工作电压	3V~3.6V
	数据速率	125Mbps
	工作温度	-40℃~+85℃
	电平标准	LVDS
