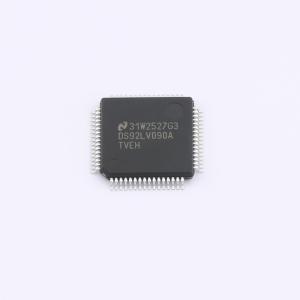

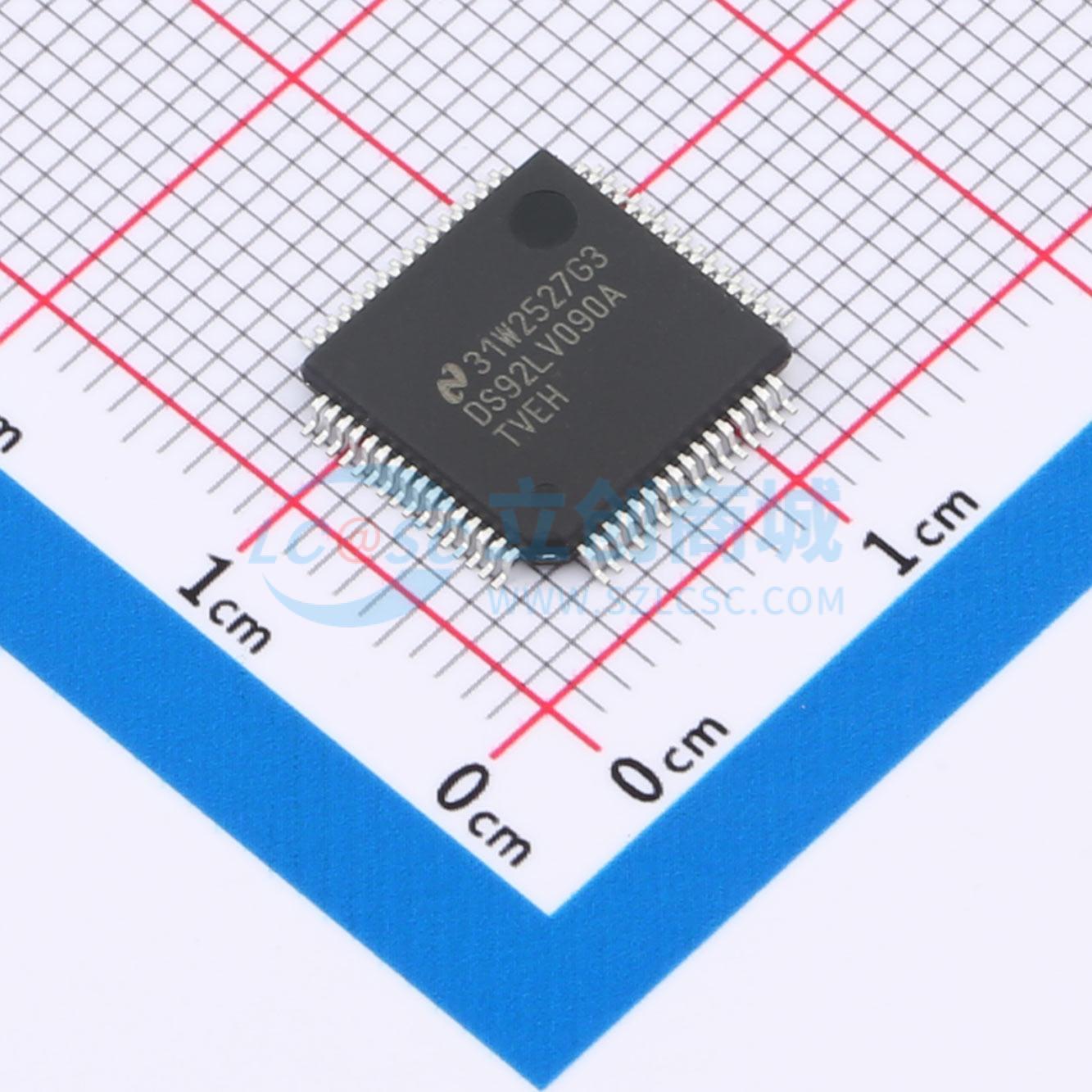

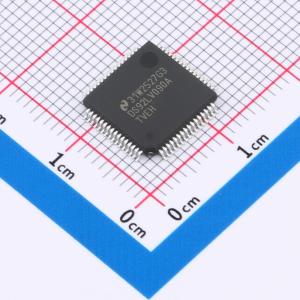

DS92LV090ATVEH/NOPB

DS92LV090A 9通道总线LVDS收发器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: DS92LV090A 是一种专为高速、低功耗专用背板或电缆接口设计的总线LVDS收发器。该设备从单个3.3V电源供电，包括九个差分线驱动器和九个接收器。
品牌名称: TI(德州仪器)
商品型号: DS92LV090ATVEH/NOPB
商品编号: C1543881
商品封装: TQFP-64(10x10)
包装方式: 托盘
商品毛重: 0.5克(g)

商品参数

商品概述

DS92LV090A是Bus LVDS收发器系列中的一款器件，专为高速、低功耗专用背板或电缆接口设计。该器件采用单3.3V电源供电，包含9个差分线路驱动器和9个接收器。为了最小化总线负载，驱动器输出和接收器输入在内部连接。逻辑侧的独立I/O支持回环功能。该器件还采用直通引脚排列，便于PCB布线，缩短其引脚与连接器之间的短截线。驱动器将3V TTL单端电平转换为差分Bus LVDS (BLVDS)输出电平，可实现高速运行，同时功耗极低并可降低EMI。此外，差分信令可提供±1V的共模噪声抑制。在±1V共模范围内，接收器阈值低于±100 mV，可将差分Bus LVDS转换为标准(TTL/CMOS)电平。

商品特性

Bus LVDS信令
最大传播延迟3.2纳秒
片间偏斜±800ps
低功耗CMOS设计
信令速率能力高于100 Mbps
VIO为200mV时共模范围为0.1V 至 2.3V
±100 mV接收灵敏度
端口引脚支持开路和终端故障保护
3.3V工作
上电/掉电无毛刺（驱动器与接收器禁用）
每个Bus LVDS负载总线负载轻（典型值5 pF）
专为双端接应用设计
平衡输出阻抗
提供64引脚LQFP封装
断电时（VCC=0V）总线引脚为高阻抗
同一器件内驱动器通道间偏斜典型值230ps
同一器件内接收器通道间偏斜典型值370ps

	属性	参数值
	商品目录	LVDS芯片
	类型	收发器
	驱动器数	9
	接收器数	9
	工作电压	3V~3.6V

	属性	参数值
	数据速率	100Mbps
	工作温度	-40℃~+85℃
	电平标准	LVDS
	功能特性	热插拔/上电无毛刺；故障安全
