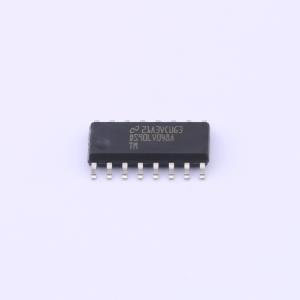

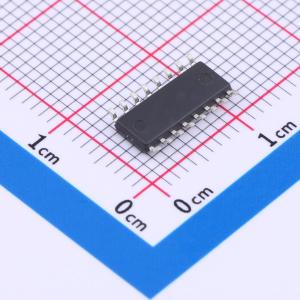

温馨提醒：图片仅供参考，商品以实物为准
DS90LV048ATM/NOPB
DS90LV048A 3-V LVDS 四路CMOS差分线接收器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- DS90LV048A是一款四路CMOS流通过差分线接收器，适用于需要超低功耗和高数据速率的应用。该设备支持LVDS技术。
- 品牌名称
- TI(德州仪器)
- 商品型号
- DS90LV048ATM/NOPB
- 商品编号
- C1543949
- 商品封装
- SOIC-16
- 包装方式
- 管装
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LVDS芯片 | |
| 类型 | 接收器 | |
| 驱动器数 | 0 | |
| 接收器数 | 4 | |
| 工作电压 | 3.3V~3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 400Mbps | |
| 工作温度 | -40℃~+85℃ | |
| 电平标准 | LVDS；LVCMOS | |
| 功能特性 | 故障安全 |
商品概述
DS90LV048A是一款四路CMOS直通式差分线路接收器，采用低压差分信号LVDS技术，设计满足超低功耗和高数据速率需求，可接收典型值350mV的低压差分输入信号，将其转换为3V CMOS输出电平，搭配对应LVDS线路驱动器，可作为高速点对点接口应用的替代方案。
商品特性
- 开关速率大于400Mbps（200MHz）
- 直通引脚排布，可简化PCB布局
- 典型通道间偏斜为150ps，典型差分偏斜为100ps
- 最大传播延迟为2.7ns
- 采用3.3V电源设计
- 断电状态下LVDS输入为高阻抗
- 低功耗设计，3.3V静态功耗为40mW
- 可与现有5V LVDS驱动器互操作
- 可接受典型值350mV的小摆幅差分信号电平
- 支持输入开路、短路、终端故障安全功能，所有故障安全条件下接收器输出为高电平
- 阈值区域范围为0V至-100mV
- 符合ANSI/TIA/EIA-644标准
- 工作温度范围为-40℃至+85℃
- 提供SOIC和TSSOP封装可选
- 支持三态输出功能，可用于输出多路复用
- 所有四路接收器共用使能控制
应用领域
- 多功能打印机
- LVDS-LVCMOS电平转换
- 高速点对点接口
