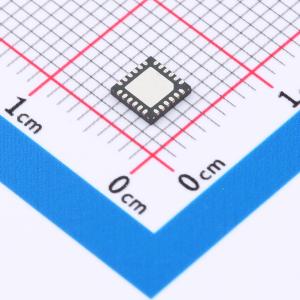

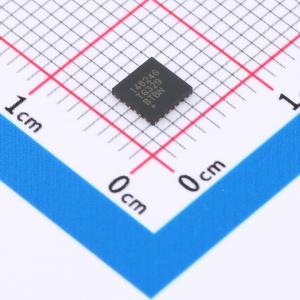

温馨提醒：图片仅供参考，商品以实物为准

MAX14824GTG+

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: IO-Link主机收发器，C/Q驱动器输出
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX14824GTG+
商品编号: C1543841
商品封装: TQFN-24-EP(4x4)
包装方式: 管装
商品毛重: 0.05克(g)

商品概述

MAX14824是一款IO-Link主接口，它将IO-Link物理层收发器与一个辅助数字输入和两个线性稳压器集成在一起。通过带内SPI寻址支持高端口数IO-Link主应用，12MHz的SPI接口可将主机控制器的访问时间降至最短。带内寻址和可选的SPI地址允许级联多达16个器件。该器件支持所有IO-Link数据速率，并采用压摆率控制驱动器以降低EMI。驱动器保证可驱动高达300mA（最小值）的负载电流。内部唤醒电路可自动确定正确的唤醒极性，允许使用简单的UART来生成唤醒脉冲。 MAX14824采用带有裸露焊盘的4mm × 4mm、24引脚TQFN封装，工作温度范围为扩展的-40℃至+105℃。

商品特性

符合IO-Link v.1.0和v.1.1物理层标准
支持COM1、COM2和COM3数据速率
推挽、高端或低端输出
300mA C/Q输出驱动能力
可驱动1μF C/Q负载
可产生500mA唤醒脉冲
自动唤醒脉冲极性
辅助数字输入
5V和3.3V线性稳压器
用于配置和监控的SPI接口
基于SPI的芯片寻址
通过压摆控制驱动器进行EMI辐射控制
DI端反极性保护
C/Q端短路保护
高温警告和热关断功能
全面的故障监控和报告
工作温度范围：-40℃至+105℃
4mm×4mm TQFN封装

应用领域

IO-Link主控制器
PLC现场总线网关
高端口数IO-Link主设备
24V数字输入和输出

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(75个/管，最小起订量 1 个)

个

起订量：1 个75个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	ADC/DAC-专用型
	工作电压	9V~36V
	接口类型	SPI

	属性	参数值
	工作温度	-40℃~+105℃
	静态电流	5uA
