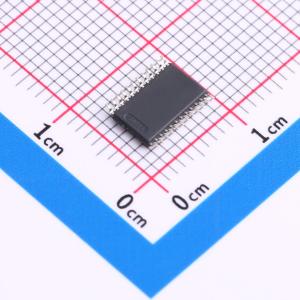

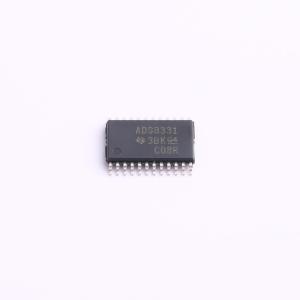

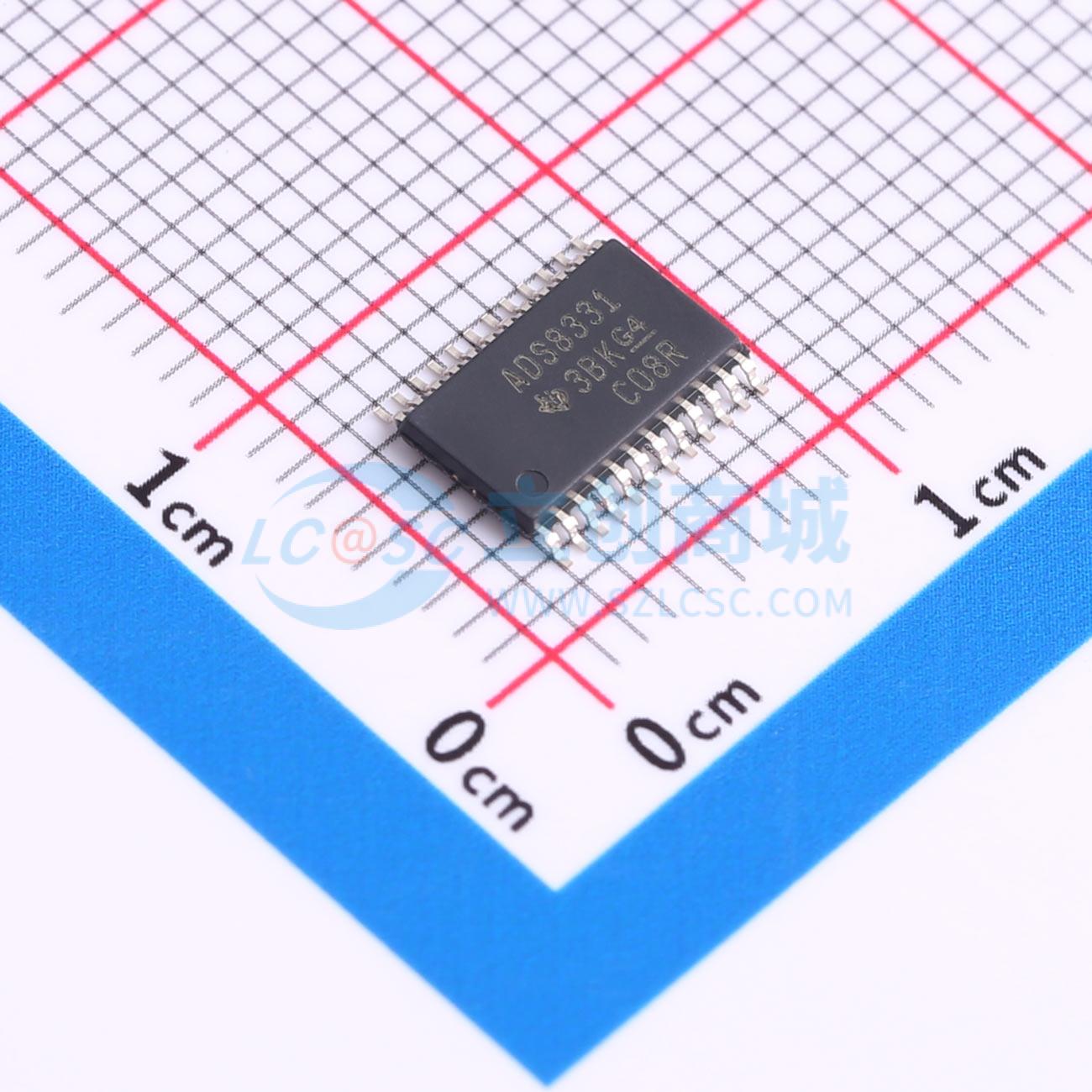

ADS8331IPW

ADS8331是一款低功耗、16位、500k采样每秒（SPS）的模数转换器（ADC），具有单极性4选1多路复用器（mux）输入。该器件包含一个基于电容的16位逐次逼近寄存器（SAR）ADC，具备内置采样保持功能。 ADS8332基于相同的内核，包含一个单极性8选1输入多路复用器。两款器件均提供高速、宽电压串行接口，在使用多个转换器时能够进行菊花链操作。 这些转换器采用24引脚、4×4 VQFN和24引脚TSSOP封装，在工业温度范围-40°C至85°C内可完全正常工作。

• 低功耗、灵活的电源范围：2.7 V至5.5 V模拟电源，自动休眠模式下250 kSPS时功耗为8.7 mW（VA = 2.7 V，VBD = 1.65 V），500 kSPS时功耗为14.2 mW（VA = 2.7 V，VBD = 1.65 V）
• 最高500 kSPS采样率
• 出色的直流性能：2.7 V时，典型积分非线性（INL）为±1.2 LSB，最大为±2 LSB；典型微分非线性（DNL）为±0.6 LSB，最大为-1至1.5 LSB；全温度范围内16位无杂散动态范围（NMC）
• 5 V、fIN = 1 kHz时出色的交流性能：信噪比（SNR）为–91.5 dB，无杂散动态范围（SFDR）为101 dB，总谐波失真（THD）为–100 dB
• 灵活的模拟输入配置：片上4、8通道多路复用器，具备自动、手动通道选择和触发功能
• 片上转换时钟（CCLK）
• 软件、硬件复位
• 可编程状态、极性的转换结束/中断信号（EOC/INT）
• 菊花链模式
• 全局转换启动信号（CONVST，独立于片选信号CS）
• 深度、休眠和自动休眠掉电模式
• 与SPI、DSP兼容的串行接口
• 独立的I/O电源：1.65 V至VA
• 最高40 MHz的串行时钟（SCLK）（VA = VBD = 5 V）
• 24引脚4 mm × 4 mm VQFN和24引脚TSSOP封装

• 通信
• 传感器接口
• 医疗仪器
• 磁力计
• 工业过程控制
• 数据采集系统
• 自动测试设备
