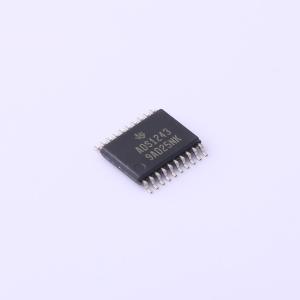

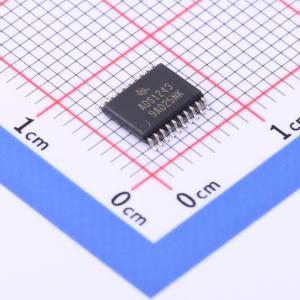

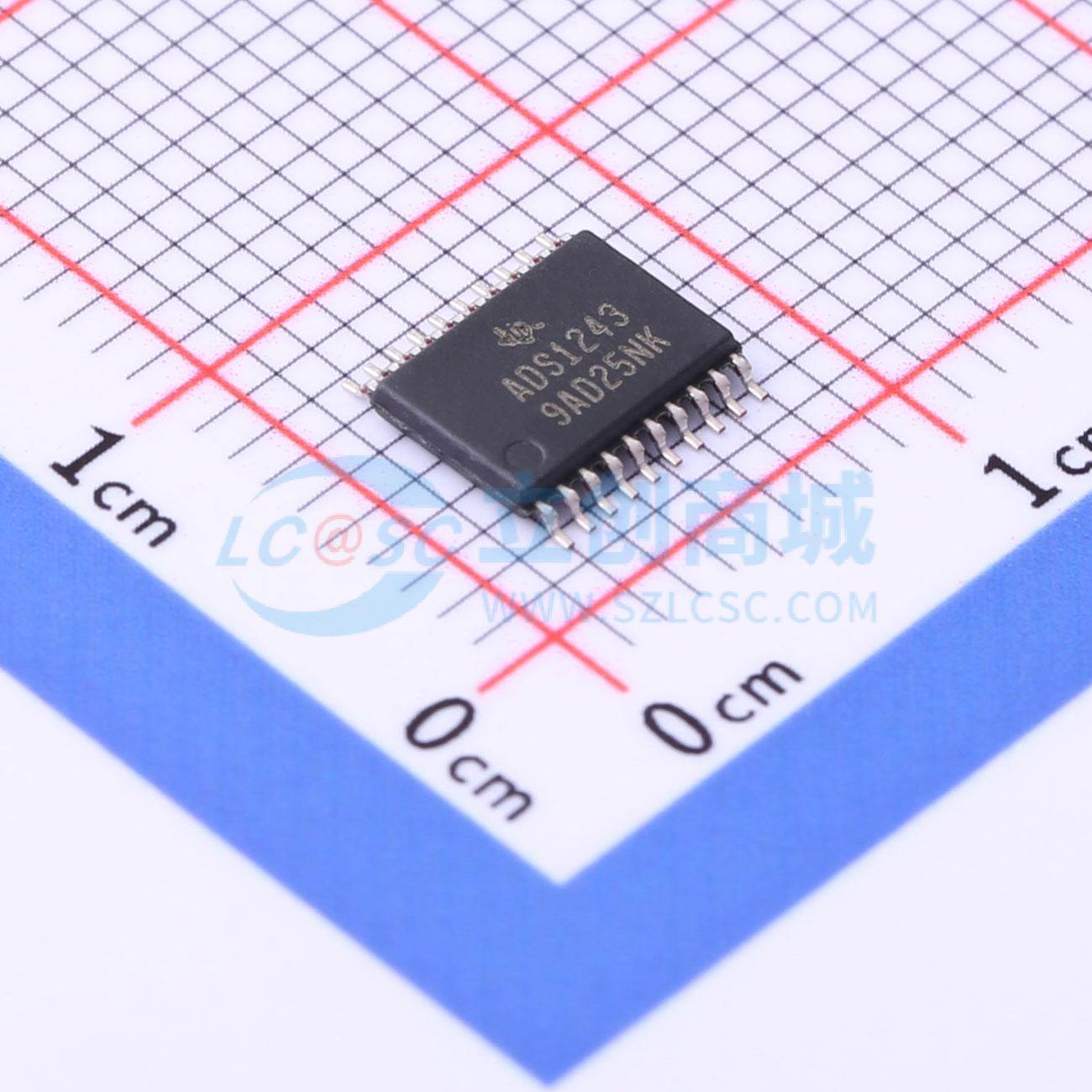

ADS1243IPWR

24位模拟到数字转换器

描述: ADS1243 24 位 ADC，具有 8 通道、PGA 1:128、50/60Hz 槽口和 0.6mW 功耗
品牌名称: TI(德州仪器)
商品型号: ADS1243IPWR
商品编号: C1543191
商品封装: TSSOP-20
包装方式: 编带
商品毛重: 0.498克(g)

商品参数

商品概述

ADS1242和ADS1243是精密、宽动态范围的Δ-Σ模数（A/D）转换器，分辨率为24位，工作电源电压范围为2.7V至5.25V。这些Δ-Σ A/D转换器可实现高达24位无丢码性能，有效分辨率达21位。输入通道采用多路复用方式。可选择内部缓冲器，以提供非常高的输入阻抗，便于直接连接传感器或低电平电压信号。提供烧断电流源，可检测传感器开路或短路情况。一个8位数模转换器（DAC）可提供偏移校正，校正范围为满量程范围（FSR）的50%。可编程增益放大器（PGA）提供1至128的可选增益，在增益为128时有效分辨率为19位。A/D转换通过二阶Δ-Σ调制器和可编程FIR滤波器实现，该滤波器可同时对50Hz和60Hz进行陷波。参考输入为差分输入，可用于比例转换。串行接口与SPI兼容。还提供多达8位的数据输入/输出，可用于输入或输出。ADS1242和ADS1243专为智能变送器、工业过程控制、称重秤、色谱分析和便携式仪器等高精度测量应用而设计。

商品特性

24位无丢码
同时抑制50Hz和60Hz（最小–90dB），积分非线性0.0015%
21位有效分辨率（PGA = 1），19位（PGA = 128）
PGA增益范围为1至128
单周期稳定
可编程数据输出速率
外部差分参考电压范围为0.1V至5V
片上校准
与SPI兼容
电源电压范围为2.7V至5.25V
功耗600μV
多达8个输入通道
多达8个数据输入/输出

应用领域

工业过程控制
液相/气相色谱分析
血液分析
智能变送器
便携式仪器
称重秤

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	24位
	采样率	15Hz
	通道数	4
	工作电压	2.7V~5.25V
	接口类型	SPI
	差分输入	是
	积分非线性	-

	属性	参数值
	工作温度	-40℃~+85℃
	时钟/振荡器	外置
	时钟频率(fc)	1MHz~5MHz
	基准电压源	外置
	可变增益	支持
	ADC架构	Sigma-Delta
	数据速率	3.75Hz；7.5Hz；15Hz
	静态电流	500pA
