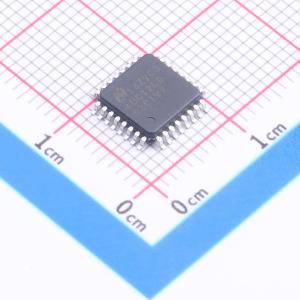

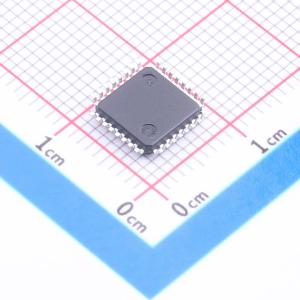

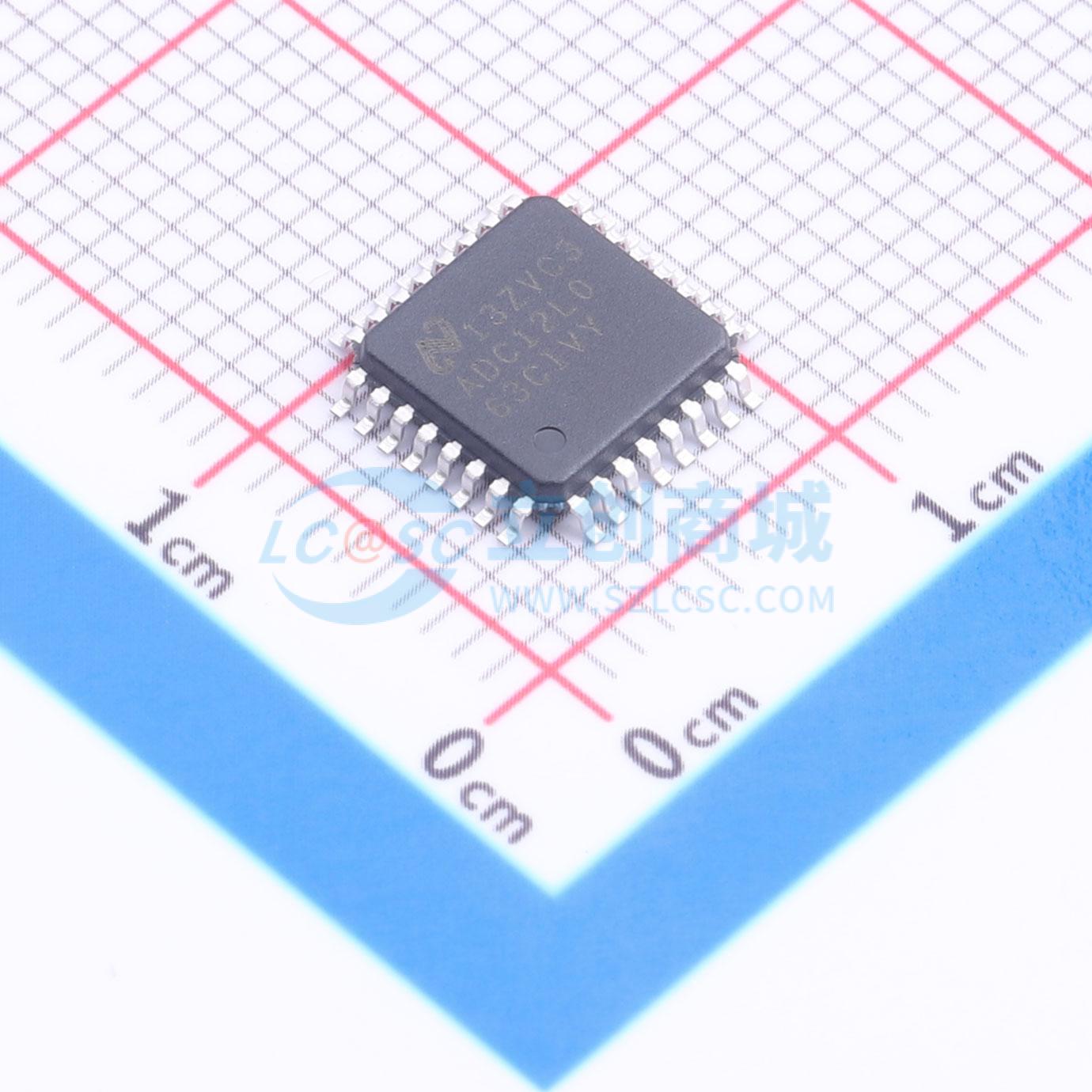

ADC12L063CIVY/NOPB
内置采样保持器的12bit 、62MSPS模数转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 单电源操作，低功耗，内置参考缓冲器，差分输入，32引脚LQFP封装
- 品牌名称
- TI(德州仪器)
- 商品型号
- ADC12L063CIVY/NOPB
- 商品编号
- C1543210
- 商品封装
- TQFP-32(7x7)
- 包装方式
- 托盘
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 12位 | |
| 采样率 | 62MHz | |
| 通道数 | 1 | |
| 工作电压 | 3V~3.6V | |
| 接口类型 | 并行 | |
| 差分输入 | 是 | |
| 积分非线性 | 1LSB |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | 66dB | |
| 时钟/振荡器 | 外置 | |
| 时钟频率(fc) | 62MHz~70MHz | |
| 基准电压源 | 内置 | |
| 静态电流 | 4mA | |
| 全量程范围(FSR) | 2V |
商品概述
ADC12L063是一款单片CMOS模数转换器，能够以最低62兆采样每秒（MSPS）的速率将模拟输入信号转换为12位数字字。该转换器采用差分流水线架构，具备数字误差校正功能和片上采样保持电路，在提供出色动态性能的同时，可将芯片尺寸和功耗降至最低。该器件采用单一3.3V电源供电，在62 MSPS采样率下，包括基准电流在内仅消耗354 mW功率。掉电功能可将功耗降至仅50 mW。 差分输入可提供等于±V_REF的满量程输入摆幅，也支持单端输入。为实现最佳性能，建议充分利用差分输入。为方便使用，缓冲、高阻抗的单端基准输入在片上转换为差分基准，供处理电路使用。输出数据格式为12位偏移二进制。 该器件采用32引脚LQFP封装，可在-40°C至+85°C的工业温度范围内工作。
商品特性
- 单电源供电
- 低功耗
- 掉电模式
- 片上基准缓冲器
应用领域
- 超声与成像
- 仪器仪表
- 蜂窝基站/通信接收器
- 声纳/雷达
- xDSL
- 无线本地环路
- 数据采集系统
- DSP前端
