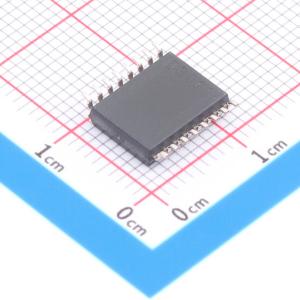

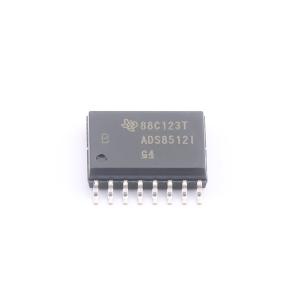

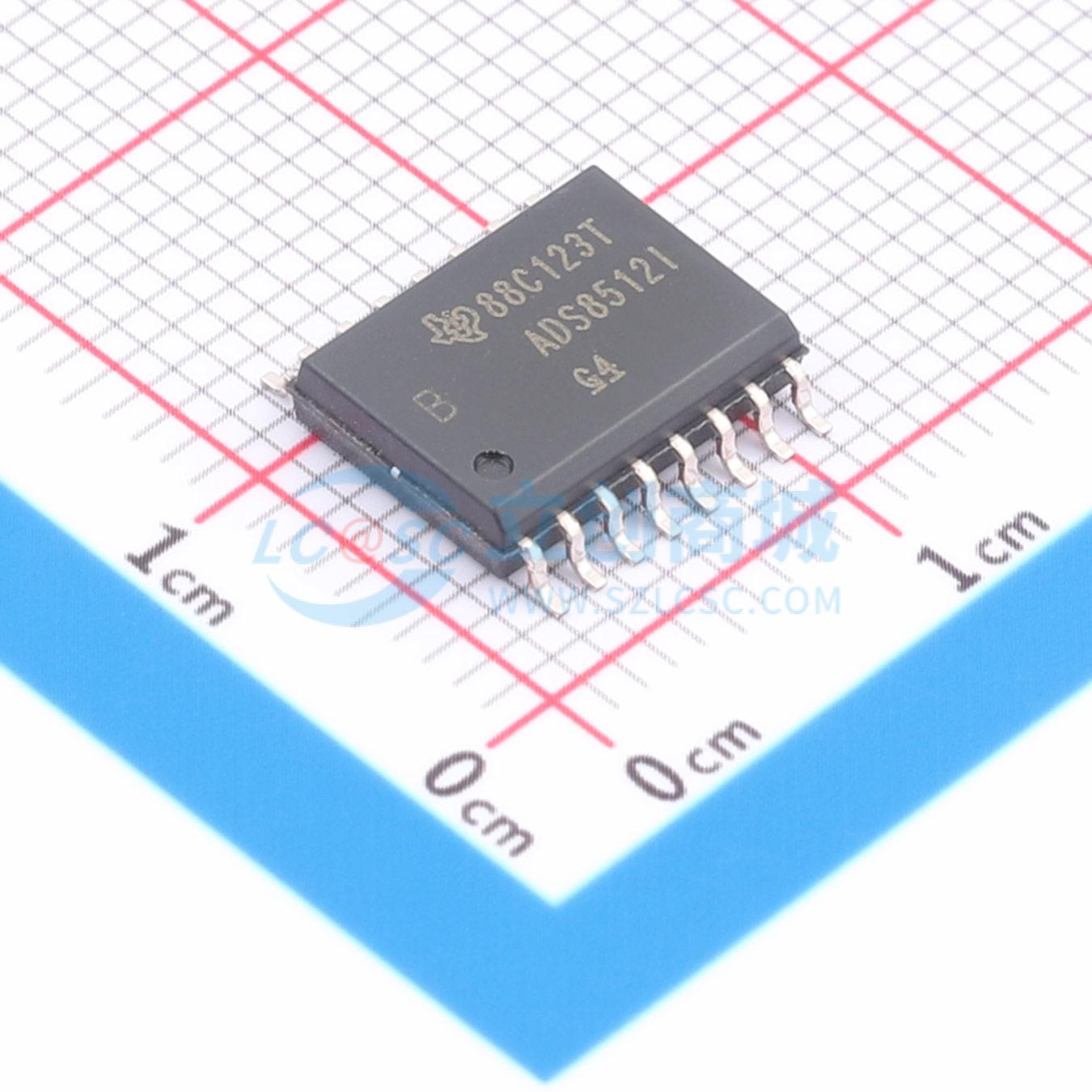

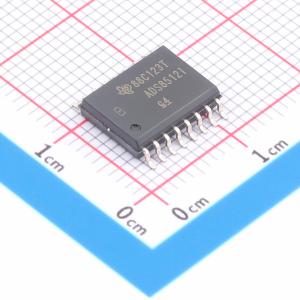

ADS8512IBDW

12位，40-kSPS，低功耗采样模拟到数字转换器，带内部参考和串行接口

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADS8512是一款完整的低功耗单5V供电的12位采样模数转换器，具有内部参考和串行。
品牌名称: TI(德州仪器)
商品型号: ADS8512IBDW
商品编号: C1543205
商品封装: SOIC-16-300mil
包装方式: 管装
商品毛重: 0.001克(g)

商品参数

商品概述

ADS8512是一款完整的低功耗、单5V电源、12位采样模数（A/D）转换器。它包含一个基于电容的完整12位逐次逼近寄存器（SAR）A/D转换器，带有采样保持（S̅/H）、时钟、基准和串行数据接口。该转换器可配置多种输入范围，包括±10V、±5V、0V至10V以及0.5V至4.5V。还提供0.3V至2.8V的高阻抗输入，输入阻抗大于10MΩ。对于大多数输入范围，输入电压可摆动至25V或 - 25V而不会损坏转换器。一个与SPI兼容的串行接口允许数据与内部或外部时钟同步。ADS8512在 - 40°C至 + 85°C的工业温度范围内，采样率指定为40kHz。

商品特性

最低采样率40kHz
极低功耗：25mW
±3.33V、±5V、±10V、4V和10V输入范围
输入为10kHz时，信纳比（SINAD）为73.9dB
最大积分非线性（INL）为±0.5 LSB
最大微分非线性（DNL）为±0.5 LSB，12位无杂散动态范围（NMC）
双极性零点（BPZ）为±5mV，BPZ漂移为±2ppm/°C
最小信纳比（SINAD）为72dB，最小无杂散动态范围（SFDR）为80dB
使用内部或外部2.5V基准
无需外部校准电阻
单5V模拟电源：最大功耗32.5mW，掉电模式最大功耗50μW
与SPI兼容的串行端口，最高可达20MHz，具有主/从功能
全局转换（CONV）和三态总线，用于多芯片同时采样保持操作
引脚与ADS7812和16位的ADS7813/8513兼容
SO - 16封装

应用领域

工业过程控制
测试设备
机器人技术
DSP伺服控制
医疗仪器
便携式数据采集系统

优惠活动

购买数量

(40个/管，最小起订量 1 个)

个

起订量：1 个40个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	12位
	采样率	40kHz
	通道数	1
	工作电压	4.75V~5.25V
	接口类型	SPI
	差分输入	-
	积分非线性	0.5LSB

	属性	参数值
	工作温度	-40℃~+85℃
	信噪比	74dB
	时钟/振荡器	内置
	时钟频率(fc)	20MHz
	基准电压源	内置；外置
	基准电压源温漂	8ppm/℃
	ADC架构	SAR
