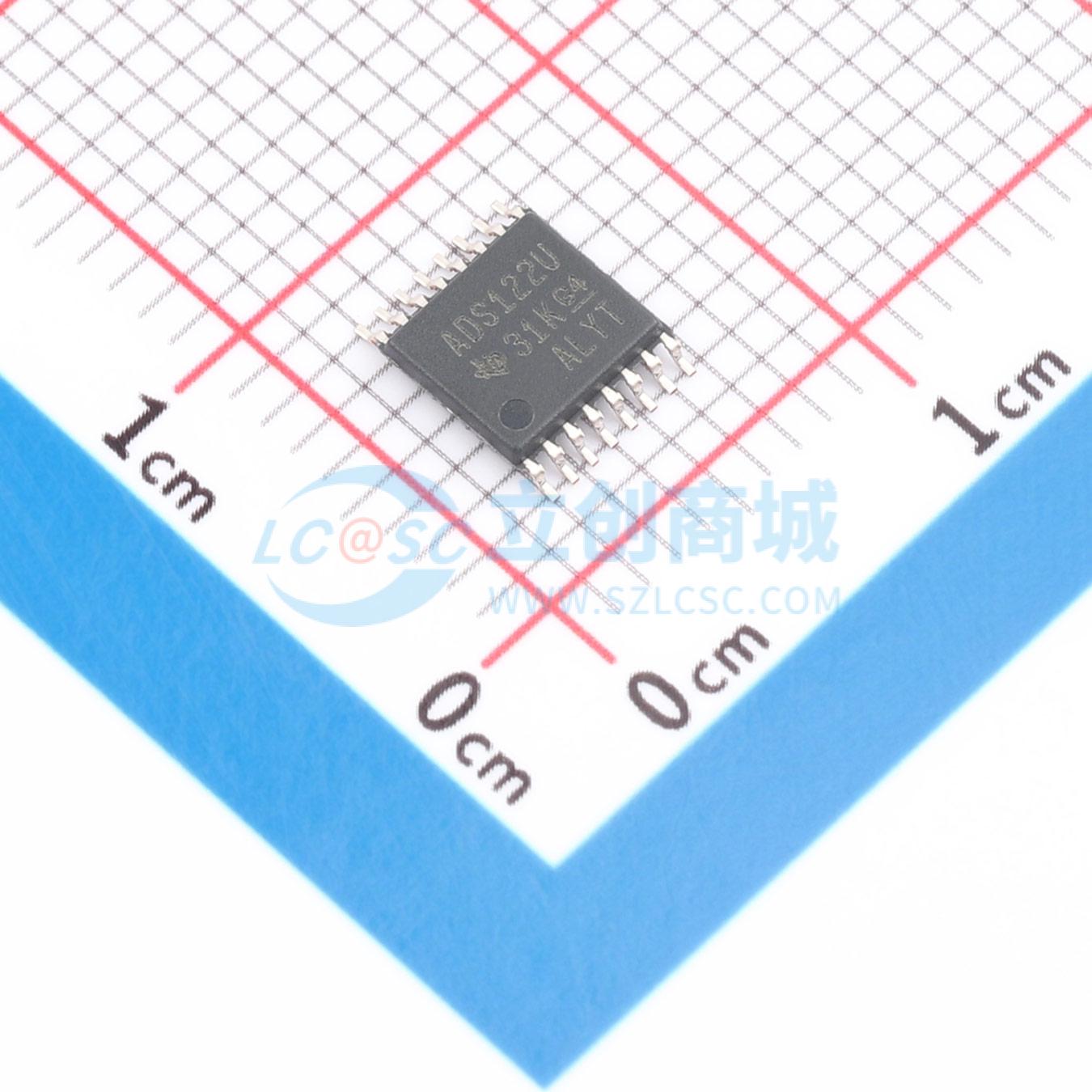

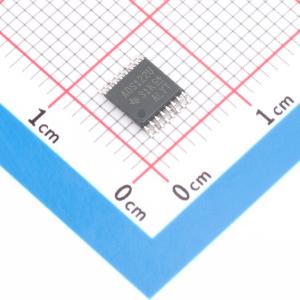

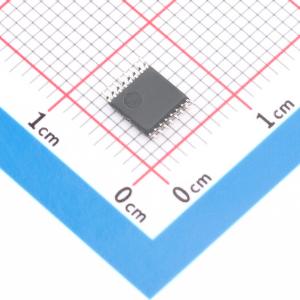

ADS122U04IPW

具有UART接口的24位4通道2KSPS △-Z ADC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADS122U04 具有 PGA、VREF、2 个 IDAC 和 UART 接口的 24 位 2kSPS 4 通道低功耗小型 Δ-Σ ADC
品牌名称: TI(德州仪器)
商品型号: ADS122U04IPW
商品编号: C1543140
商品封装: TSSOP-16
包装方式: 管装
商品毛重: 0.183克(g)

商品参数

	属性	参数值
	时钟频率(fc)	2.048MHz；1.024MHz
	基准电压源	内置
	基准电压源温漂	5ppm/℃
	可变增益	支持
	温度传感器	内置
	ADC架构	Sigma-Delta
	数据速率	175Hz；330Hz；20Hz；600Hz；2kHz；1kHz；45Hz；90Hz
	静态电流	315uA
	全量程范围(FSR)	2.048V

商品概述

ADS122U04是一款24位精密模数转换器(ADC)，集成了多种特性，能够降低系统成本并减少小型传感器信号测量应用中的组件数量。该器件具有通过灵活的输入多路复用器(MUX)实现的两个差分输入或四个单端输入、一个低噪声可编程增益放大器(PGA)、两个可编程激励电流源、一个电压基准、一个振荡器以及一个精密温度传感器。

此器件能够以高达2000次/秒(SPS)采样数据速率执行转换，并且能够在单周期内稳定。针对噪声环境中的工业应用，当采样频率为20SPS时，数字滤波器可同时提供50Hz和60Hz抑制。内部PGA提供高达128的增益。此PGA使得ADS122U04非常适合可测量小传感器信号的应用，例如电阻式温度检测器(RTD)、热电偶、热敏电阻和阻性桥式传感器。

ADS122U04具有一个2线UART兼容接口。在需要电隔离的应用中，这种通用异步接收器/发送器(UART)接口可最大限度地减少数字隔离通道的数量，从而节省成本、减小布板空间和降低功耗。

ADS122U04采用无引线的16引脚WQFN或16引脚TSSOP封装，额定工作温度范围为 -40°C至 +125°C。

商品特性

电流消耗低至315μA（典型值）
宽电源电压范围：2.3V至5.5V
可编程增益：1至128
可编程数据速率：高达2kSPS
高达20位的有效分辨率
采用单周期稳定数字滤波器，在20SPS时实现同步50Hz和60Hz抑制
两个差分输入或四个单端输入
双匹配可编程电流源：10μA至1.5mA
集成2.048V基准电压：漂移5ppm/°C（典型值）
集成2%精准振荡器
集成温度传感器：精度0.5°C（典型值）
三个通用输入/输出
2线UART兼容接口（8 - N - 1格式），具有高达120kBaud的波特率和自动波特率检测功能
封装：3.0mm×3.0mm×0.75mm WGFN

应用领域

传感器和变送器：温度、压力、应力，流量
可编程逻辑控制器(PLC)和分布式控制系统(DCS)
模拟输入模块
温度控制器
人工气候室，工业烘箱
患者监护系统：体温、血压

优惠活动

6.9折

购买数量

(90个/管，最小起订量 1 个)

个

起订量：1 个90个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	24位
	采样率	2kHz
	通道数	2
	工作电压	2.3V~5.5V
	接口类型	UART
	差分输入	是
	工作温度	-40℃~+125℃
	时钟/振荡器	内置
