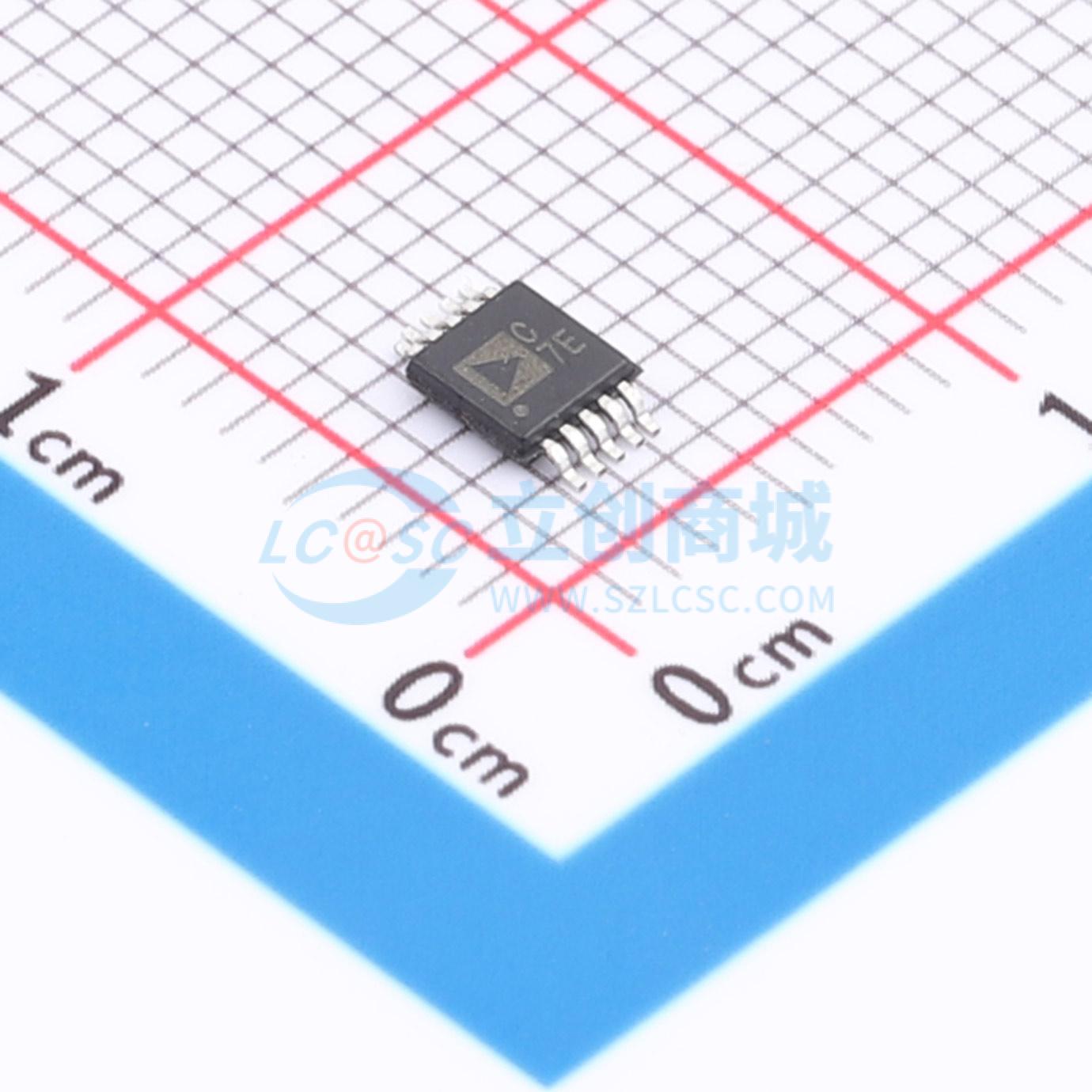

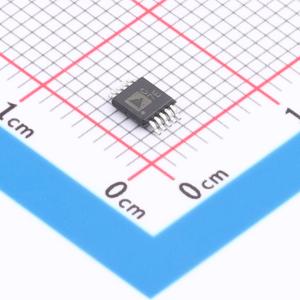

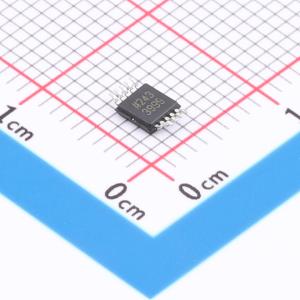

AD7988-1BRMZ

AD7988-1/AD7988-5是16位逐次逼近型模数转换器（ADC），采用单电源VDD供电。AD7988-1的吞吐量为100 kSPS，AD7988-5的吞吐量为500 kSPS。它们是低功耗的16位采样ADC，具有通用的串行接口端口。在CNV上升沿，它们相对于地感应端IN-对0V至VREF之间的模拟输入IN+进行采样。参考电压REF为外部施加，且可独立于电源电压VDD进行设置。 与SPI兼容的串行接口还具备通过SDI输入在单条三线总线上对多个ADC进行菊花链连接的能力。它通过独立电源VIO可兼容1.8 V、2.5 V、3 V或5 V逻辑。 AD7988-1/AD7988-5通用型产品采用10引脚MSOP或10引脚LFCSP封装，工作温度范围为-40°C至+125°C。

• 伪差分模拟输入范围为0 V至VREF，VREF范围为2.5 V至5.0 V
• 吞吐量可选500 kSPS/100 kSPS
• 零延迟架构
• 16位分辨率，无失码
• 积分非线性（INL）：典型值±0.6 LSB，最大值±1.25 LSB
• 动态范围：92 dB（VREF = 5 V）
• 信噪比（SNR）：在fIN = 10 kHz、VREF = 5 V时为91.5 dB
• 总谐波失真（THD）：在fIN = 10 kHz、VREF = 5 V时为−114 dB
• 信纳比（SINAD）：在fIN = 10 kHz、VREF = 5 V时为91 dB
• 低功耗
• 单电源2.5 V供电，具备1.8 V/2.5 V/3 V/5 V逻辑接口
• AD7988-1：100 kSPS时仅VDD功耗为400 μW，100 kSPS时总功耗为700 μW
• AD7988-5：500 kSPS时仅VDD功耗为2 mW，500 kSPS时总功耗为3.5 mW，10 kSPS时总功耗为70 μW
• 专有SPI-/QSPI-/MICROWIRE-/DSP兼容串行接口
• 10引脚MSOP、10引脚3 mm × 3 mm LFCSP封装
• 宽工作温度范围：-40°C至+125°C

• 自动化测试设备
• 数据采集系统
• 医疗仪器
• 机器自动化
