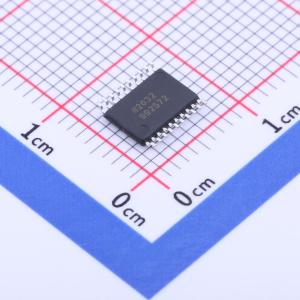

AD7091R-4BRUZ

AD7091R - 2/AD7091R - 4/AD7091R - 8系列是多通道12位、超低功耗逐次逼近型模数转换器（ADC），提供2、4或8个模拟输入通道选项。AD7091R - 2/AD7091R - 4/AD7091R - 8采用2.7 V至5.25 V单电源供电，能够实现1 MSPS的采样率。 AD7091R - 2/AD7091R - 4/AD7091R - 8系列最多提供8个单端模拟输入通道，配备通道序列器，可对预编程选择的通道进行顺序转换。AD7091R - 2/AD7091R - 4/AD7091R - 8还具备片上转换时钟、片上精确的2.5 V基准源和高速串行接口。 AD7091R - 2/AD7091R - 4/AD7091R - 8拥有串行端口接口（SPI），可在转换完成后读取数据，同时实现1 MSPS的吞吐量。转换过程和数据采集通过CONVST引脚进行控制。 AD7091R - 2/AD7091R - 4/AD7091R - 8采用先进的设计技术，在高吞吐量下实现超低功耗。它们还具备灵活的电源管理选项。片上配置寄存器允许用户设置不同的工作条件，包括电源管理、报警功能、忙指示、通道排序和通用输出引脚。MUXOUT和ADCIN引脚允许在ADC采集之前对多路复用器输出进行信号调理。

• 超低系统功耗
• 灵活的功耗/吞吐量管理
• 正常模式下，1 MSPS时功耗为1.4 mW
• 掉电模式下，VDD = 5.25 V时典型电流为550 nA
• VDD = 3 V时典型电流为435 nA
• 可编程ALERT中断引脚（4/8通道型号）
• 高性能
• 1 MSPS吞吐量，无延迟/流水线延迟
• 输入频率为10 kHz时，典型SNR为70 dB
• 输入频率为10 kHz时，典型THD为 - 80 dB
• 典型INL为±0.7 LSB，最大±1.0 LSB
• 小系统占位面积
• 片上精确的2.5 V基准源，典型漂移为5 ppm/°C
• MUXOUT/ADCIN支持单缓冲放大器
• 菊花链模式
• 16引脚、20引脚和24引脚4 mm × 4 mm LFCSP封装
• 16引脚、20引脚和24引脚TSSOP封装
• 易于使用
• 与SPI/QSPI/MICROWIRE/DSP兼容的数字接口
• 集成可编程通道序列器
• 提供BUSY指示（4/8通道型号）
• 内置控制和监控应用功能
• 提供GPOx引脚（4/8通道型号）
• 宽工作范围
• 温度范围： - 40°C至 + 125°C
• 电源电压VDD范围为2.7 V至5.25 V

• 电池供电系统
• 个人数字助理
• 医疗仪器
• 移动通信
• 仪器仪表和控制系统
• 数据采集系统
• 光学传感器
• 诊断/监控功能
