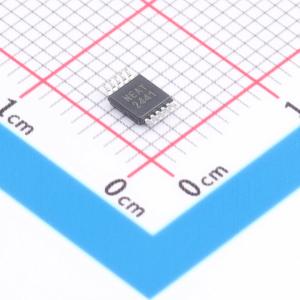

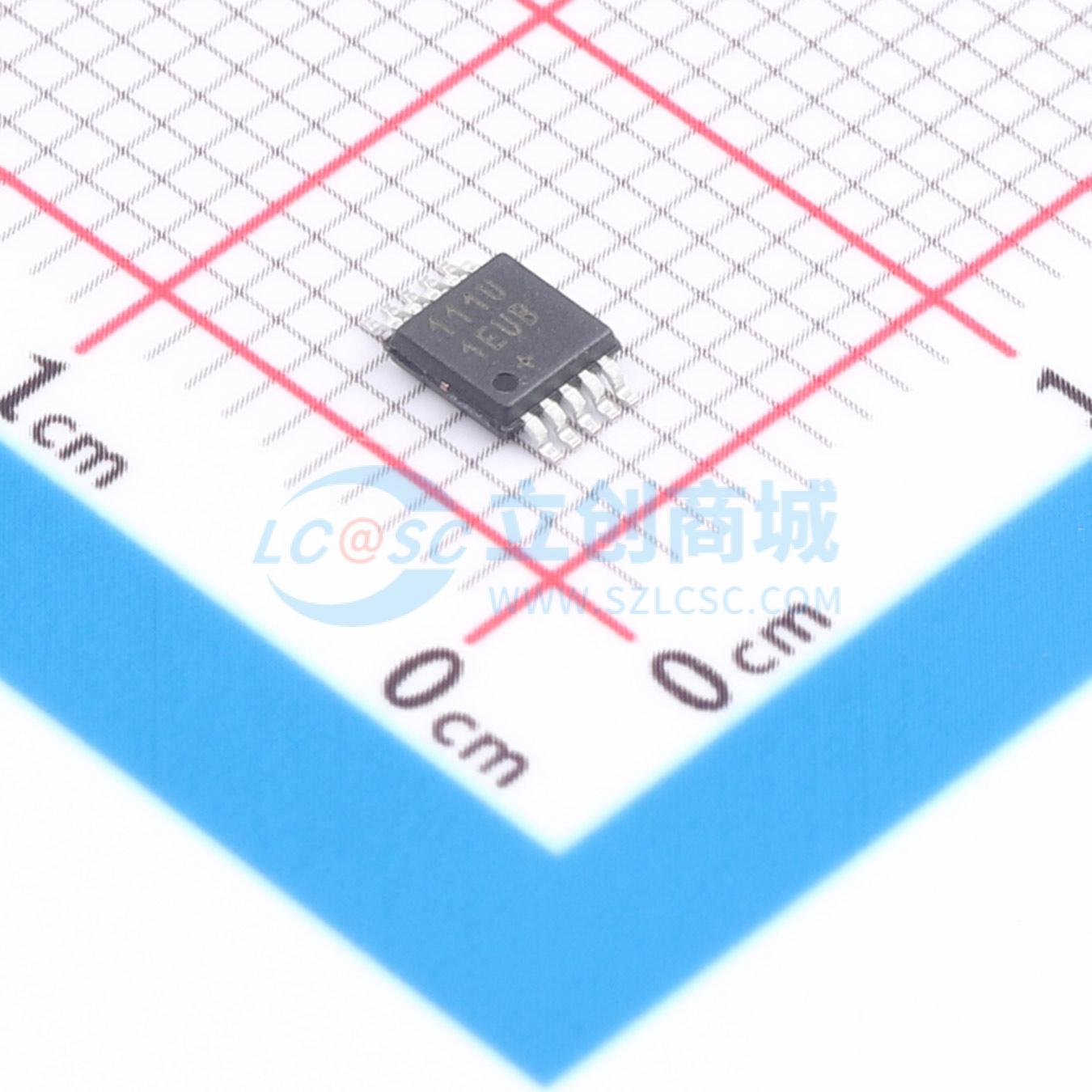

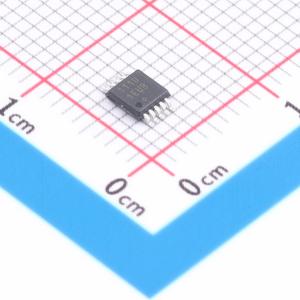

温馨提醒：图片仅供参考，商品以实物为准

MAX11101EUB+

描述: 低功耗14位模数转换器，具有自动关断、快速唤醒和高速SPI/QSPI/MICROWIRE兼容接口
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX11101EUB+
商品编号: C1543100
商品封装: uMAX-10
包装方式: 管装
商品毛重: 0.001克(g)

商品参数

商品概述

MAX11101是一款低功耗14位模数转换器（ADC），采用逐次逼近型ADC架构，具备自动掉电、1.1Fs快速唤醒功能，以及高速SPI/QSPI/MICROWIRE兼容接口。该器件采用单路+5V模拟电源供电，配备独立数字电源，可直接与2.7V至5.25V数字逻辑电路连接。在200ksps的最大采样率下，MAX11101的典型功耗为2.45mA。在200ksps（最大值）采样率下，功耗通常为12.25mW（VAVDD = VDVDD = 5V）。自动关机功能可将采样率为10ksps时的电源电流降至140µA，在更低采样率下可降至10µA以下。出色的动态性能和低功耗，加上易于使用和小封装尺寸（10引脚µMAX和12凸点WLP），使MAX11101非常适合电池供电和数据采集应用，或其他对功耗和空间有严格要求的电路。

商品特性

14位分辨率，1 LSB微分非线性
单路+5V电源供电
逻辑电平可调（2.7V至5.25V）
输入电压范围：0至VREF
内置跟踪保持电路，4MHz输入带宽
SPI/QSPI/MICROWIRE兼容串行接口
小型10引脚µMAX和WLP封装
低功耗：200ksps时为2.45mA，10ksps时为140µA，掉电模式下为0.1µA

应用领域

电机控制
工业过程控制
工业I/O模块
数据采集系统
热电偶测量
加速度计测量
便携式和电池供电设备

数据手册PDF

放大查看下载PDF

交货周期

订货39-41个工作日

购买数量

(50个/管，最小起订量 1000 个)

个

起订量：1000 个50个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	14位
	采样率	200kHz
	通道数	1
	工作电压	5V

	属性	参数值
	接口类型	SPI
	差分输入	-
	积分非线性	1LSB
	工作温度	-40℃~+85℃
