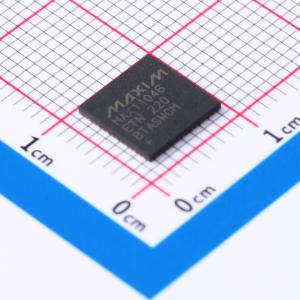

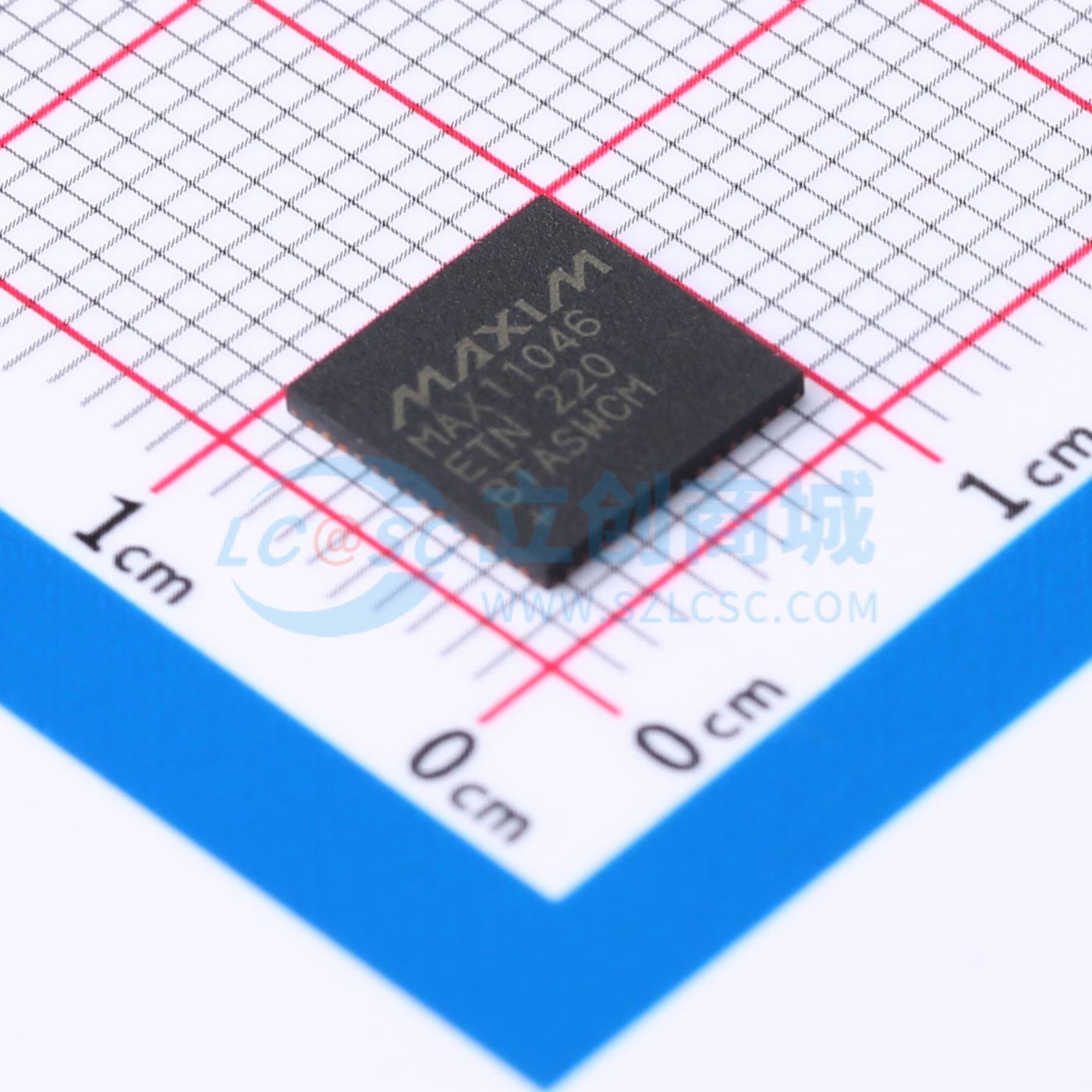

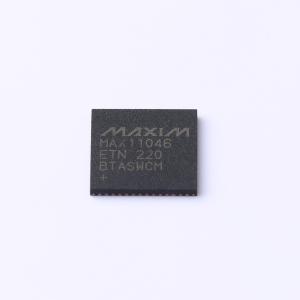

MAX11046ETN+
4/6/8通道、16/14位、同步采样ADC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 4/6/8通道、16/14位、同时采样ADC、业内首款单电源供电的双极性ADC，具有高阻输入
- 商品型号
- MAX11046ETN+
- 商品编号
- C1543069
- 商品封装

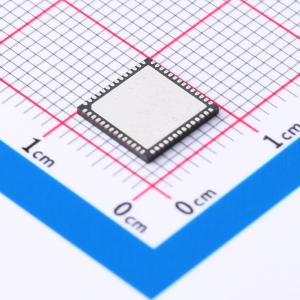

- TQFN-56-EP(8x8)
- 包装方式
- 盒装
- 商品毛重
- 0.17克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 16位 | |
| 采样率 | 250kHz | |
| 通道数 | 8 | |
| 工作电压 | 4.75V~5.25V | |
| 接口类型 | 并行 | |
| 差分输入 | - |
| 属性 | 参数值 | |
|---|---|---|
| 积分非线性 | 2LSB | |
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | 92.3dB | |
| 时钟/振荡器 | 内置 | |
| 基准电压源 | 内置；外置 | |
| 基准电压源温漂 | 5ppm/℃ | |
| ADC架构 | SAR |
商品特性
- 16-bit和14-bit ADC提供4、6或8个独立输入通道
- 具有独立的跟踪和保持（T/H）和SAR电路，每个通道可在250ksps下进行同步采样
- 接受±5V输入，所有输入通过内部±20mA输入钳位和简单外部电阻提供过范围保护
- 4MHz T/H输入带宽，内部时钟，内部或外部参考
- 20MHz双向并行接口提供转换结果并接受数字配置输入
- 4.75V至5.25V模拟电源和2.7V至5.25V灵活数字电源，无需电平转换器即可与主机接口
- 单模拟和数字电源
- 高达1GΩ的高阻抗输入
- 每个通道都有片上T/H电路
- 3µs快速转换时间
- 每个通道250ksps高吞吐量
- 16位/14位高速并行接口
- 内部时钟转换
- 10ns孔径延迟
- 100ps通道间T/H匹配
- 低漂移、准确的4.096V内部参考，提供±5V输入范围
- 外部参考范围为1.0V至4.25V，允许±4.0V至±5.2V的满量程输入范围
- 有评估套件
应用领域
- 自动测试设备
- 功率因数监测和校正
- 电网保护
- 多相电机控制
- 振动和波形分析
