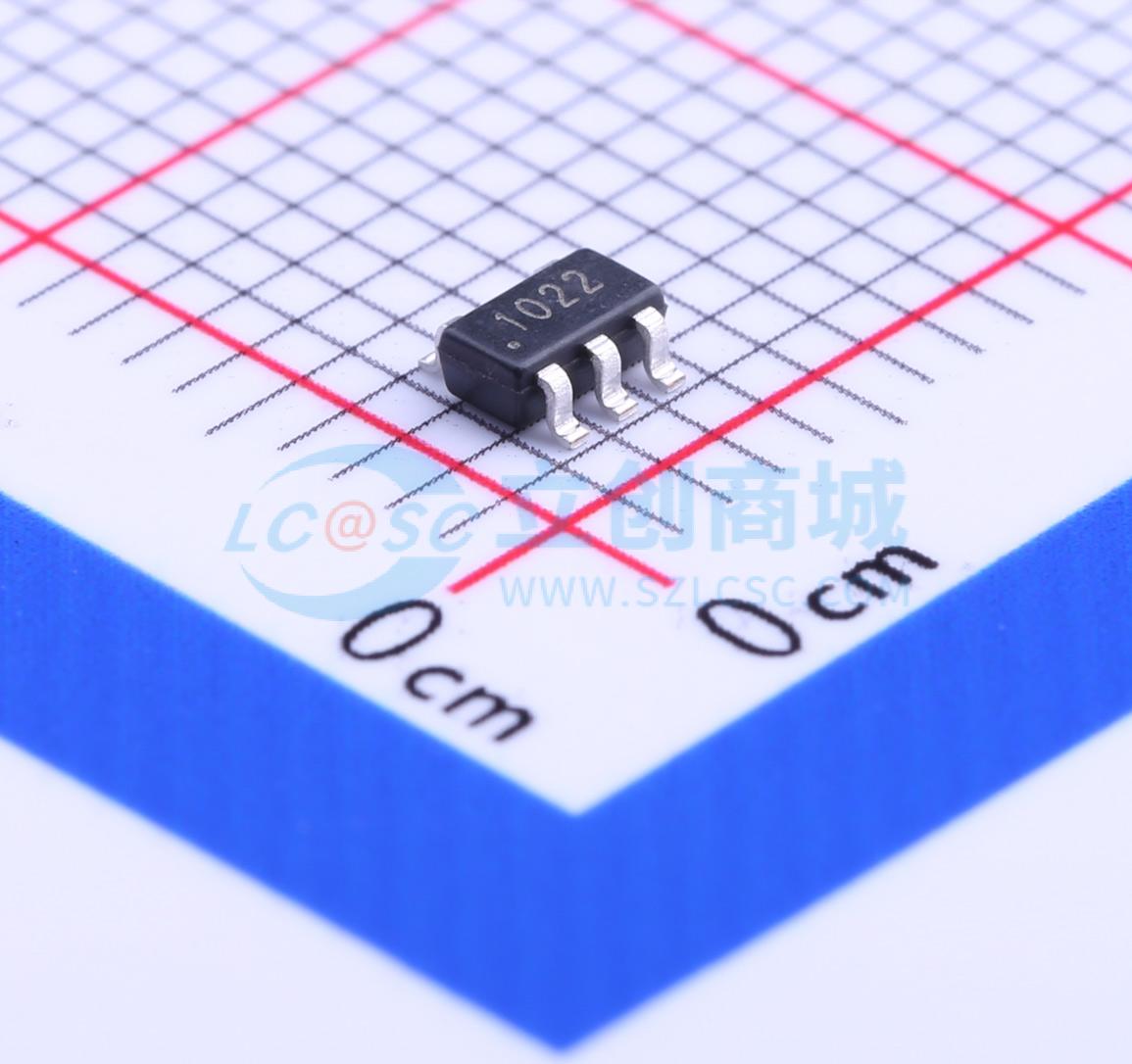

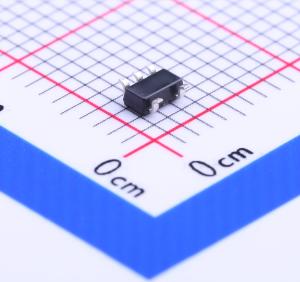

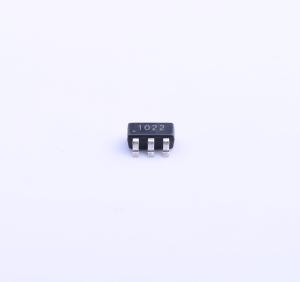

温馨提醒：图片仅供参考，商品以实物为准
ZXCT1022E5TA
低失调高端电流监测器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- ZXCT1022是一款精密高端电流检测监视器。使用此类器件可避免在检测负载电流时破坏接地层。 ZXCT1022为需要最小检测电压的应用提供100的固定增益。 极低的失调电压使仅10mV的检测电压就能实现3%的典型精度，为大电流下所需的小检测电阻提供了更好的容差。 20V至低至2.5V的宽输入电压范围使其适用于多种应用。最低工作电流仅为25μA，再加上其SOT23 - 5封装，使其也适用于便携式电池设备。
- 品牌名称
- DIODES(美台)
- 商品型号
- ZXCT1022E5TA
- 商品编号
- C150487
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.052克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 放大器数 | 1 | |
| 共模电压 | 2.5V~20V | |
| 增益 | 97V/V | |
| 带宽 | 300kHz | |
| 输入偏置电流(Ib) | - | |
| 输入失调电压(Vos) | - | |
| 工作温度 | -40℃~+85℃ | |
| 差分电压 | - | |
| 单电源电压 | 2.5V~20V |
| 属性 | 参数值 | |
|---|---|---|
| 双电源电压(Vee~Vcc) | - | |
| 静态电流(Iq) | 25uA | |
| 输出电流 | - | |
| 输入失调电压温漂(Vos TC) | - | |
| 输入失调电流(Ios) | - | |
| 压摆率(SR) | - | |
| 共模抑制比(CMRR) | - | |
| 噪声密度(eN) | - | |
| 功能特性 | 高边检测 |
商品概述
ZXCT1022是一款精密高端电流检测监视器。使用此类器件可避免在检测负载电流时破坏接地层。 ZXCT1022为需要最小检测电压的应用提供100的固定增益。 极低的失调电压使仅10mV的检测电压就能实现3%的典型精度，为大电流下所需的小检测电阻提供了更好的容差。 20V至低至2.5V的宽输入电压范围使其适用于多种应用。最低工作电流仅为25μA，再加上其SOT23 - 5封装，使其也适用于便携式电池设备。
商品特性
- 精确的高端电流检测
- 接地参考输出
- 2.5V – 20V电源范围
- 25μA静态电流
- SOT23-5封装
应用领域
- 电池充电器
- 智能电池组
- 直流电机控制
- 过流保护
- 电源电流测量
- 电平转换
