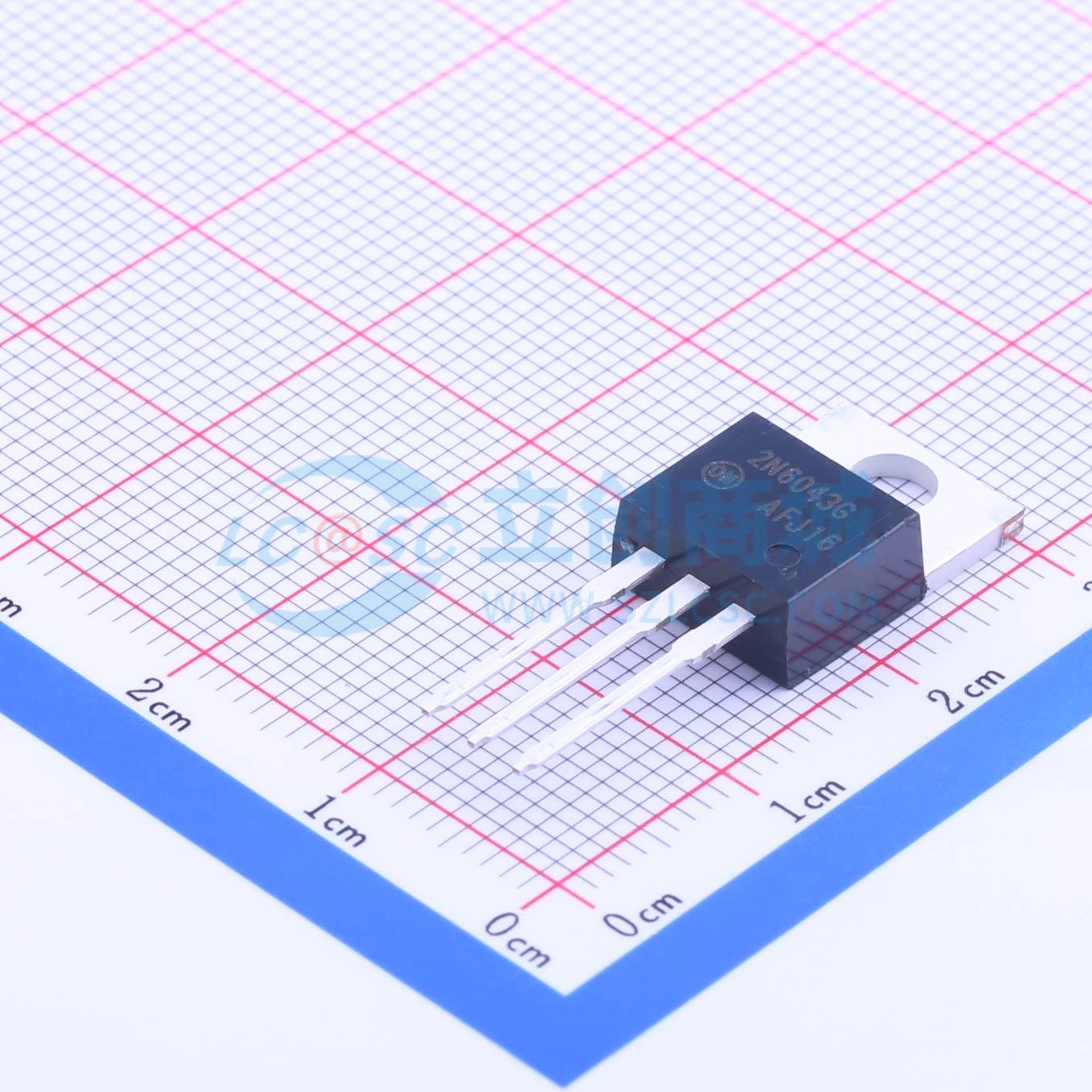

温馨提醒：图片仅供参考，商品以实物为准
2N6043G
2N6043G
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该 8 A 100 V NPN 达林顿双极功率晶体管适用于通用放大器和低速开关应用。 2N6040、2N6042 (PNP)；和 2N6043、2N6045 (NPN) 为互补器件。
- 品牌名称
- onsemi(安森美)
- 商品型号
- 2N6043G
- 商品编号
- C150092
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 2.16克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 达林顿管 | |
| 类型 | NPN | |
| 集射极击穿电压(Vceo) | 60V | |
| 直流电流增益(hFE) | 1000 | |
| 耗散功率(Pd) | 75W |
| 属性 | 参数值 | |
|---|---|---|
| 集电极电流(Ic) | 8A | |
| 特征频率(fT) | - | |
| 集电极截止电流(Icbo) | 20uA | |
| 集射极饱和电压(VCE(sat)) | 2V | |
| 工作温度 | -65℃~+150℃@(Tj) |
商品概述
塑料中功率互补硅晶体管专为通用放大器和低速开关应用而设计。
商品特性
- 高直流电流增益 —— 在集电极电流（IC） = 4.0 Adc 时，共发射极直流电流放大系数（hFE） = 2500（典型值）
- 集电极 - 发射极维持电压 —— 在 100 mAADC 时，集电极 - 发射极击穿电压（VCEO(sus)） = 60 Vdc（最小值） —— 2N6040、2N6043； = 100 Vdc（最小值） —— 2N6042、2N6045
- 低集电极 - 发射极饱和电压 —— 在集电极电流（IC） = 4.0 Adc 时，集电极 - 发射极饱和电压（VCE(sat)） = 2.0 Vdc（最大值） —— 2N6043、44；在集电极电流（IC） = 3.0 Adc 时，集电极 - 发射极饱和电压（VCE(sat)） = 2.0 Vdc（最大值） —— 2N6042、2N6045
- 内置基极 - 发射极并联电阻的单片结构
- 环氧树脂符合 UL 94 V - 0 标准（厚度为 0.125 英寸时）
- 静电放电（ESD）等级：人体模型，3B 级 > 8000 V；机器模型，C 级 > 400 V
- 这些器件无铅且符合 RoHS 标准
应用领域
- 通用放大器
- 低速开关
