温馨提醒：图片仅供参考，商品以实物为准

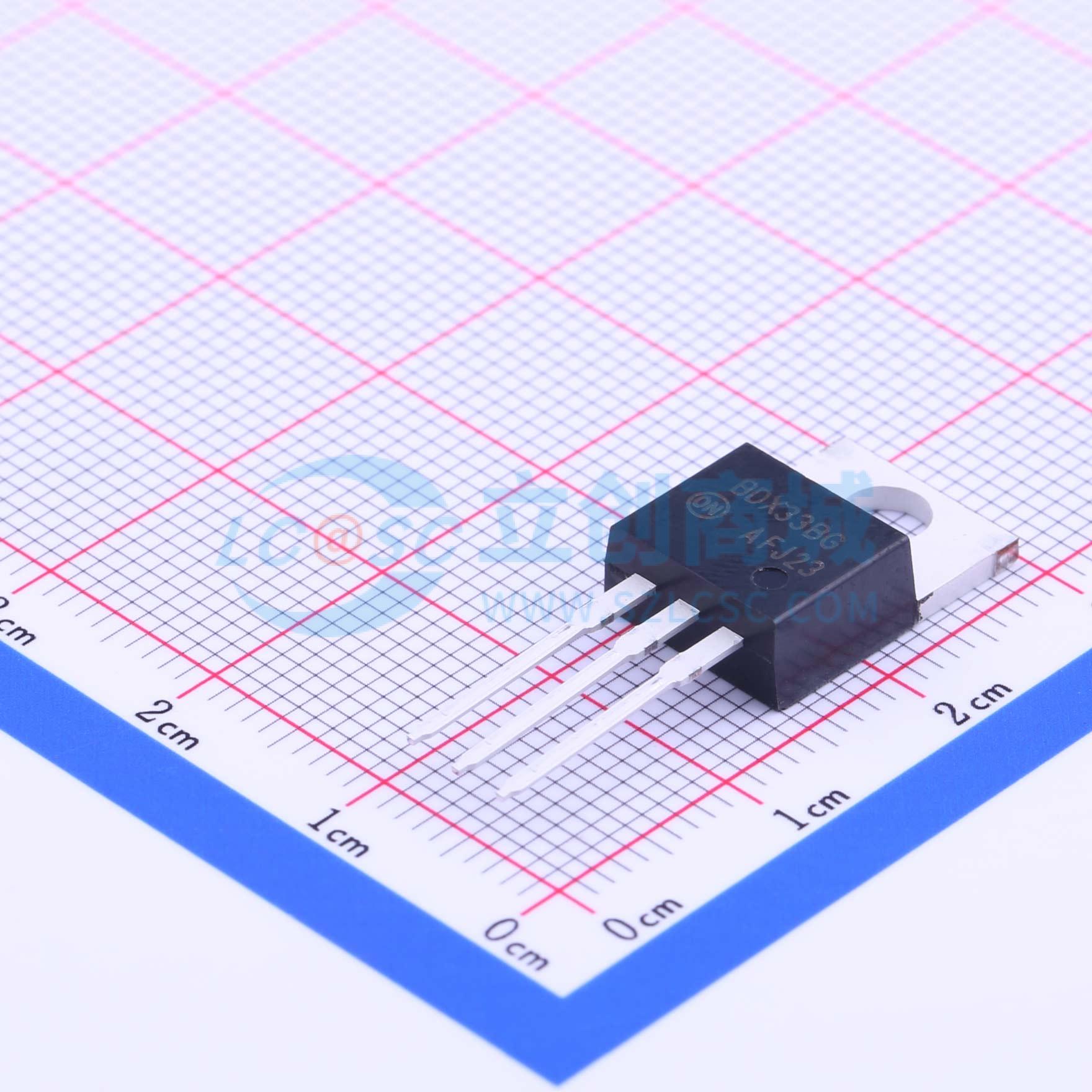

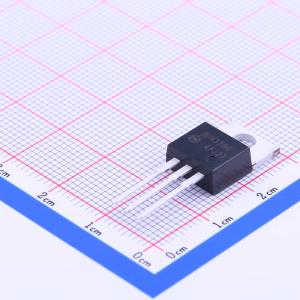

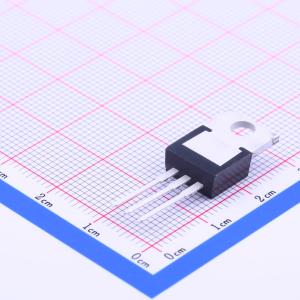

BDX33BG
NPN 80V 10A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这些器件适用于通用和低速开关应用。
- 品牌名称
- onsemi(安森美)
- 商品型号
- BDX33BG
- 商品编号
- C152522
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 2.16克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 达林顿管 | |
| 类型 | NPN | |
| 集射极击穿电压(Vceo) | 80V | |
| 直流电流增益(hFE) | 750 | |
| 耗散功率(Pd) | 70W |
| 属性 | 参数值 | |
|---|---|---|
| 集电极电流(Ic) | 10A | |
| 集电极截止电流(Icbo) | - | |
| 集射极饱和电压(VCE(sat)) | 2.5V | |
| 工作温度 | -65℃~+150℃@(Tj) | |
| 基极-发射极导通电压(VBE(on)) | 2.5V |
商品概述
这些器件专为通用和低速开关应用而设计。
商品特性
- 高直流电流增益——在集电极电流 I_C = 4.0 时，h_FE = 2500（典型值），集电极 - 发射极在 100 mA 直流电流下的维持电压
- V_CEO(sus) = 80 Vdc（最小值）——BDX33B、BDX334B；= 100 Vdc（最小值）——BDX33C、BDX334C
- 低集电极 - 发射极饱和电压
- 在集电极电流 I_C = 3.0 Adc 时，V_CE(sat) = 2.5 Vdc（最大值）——BDX33B、33C / 34B、34C
- 内置基极 - 发射极分流电阻的单片结构
- 这些器件为无铅产品，符合 RoHS 标准
