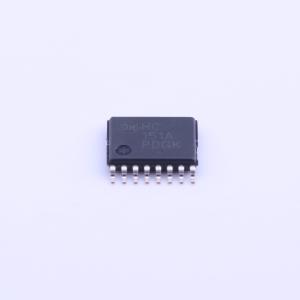

MC74HC151ADTR2G

MC74HC151 是一款具有高性能硅栅 CMOS 技术的 8 输入数据选择器/多路复用器。其引脚与 LS151 完全相同，并且输入端与标准 CMOS 输出兼容。通过上拉电阻，输入端也与 LSTTL 输出兼容。

该器件根据地址输入选择八个二进制数据输入中的一个。选通引脚必须处于低电平，所选数据才会出现在输出端。如果选通引脚为高电平，则 Y 输出被强制为低电平，而 Y 非输出被强制为高电平。HC151 的功能类似于具有三态输出的 HC251。

主要特性包括：

• 输出驱动能力：10 个 LSTTL 负载
• 输出可直接与 CMOS、NMOS 和 TTL 接口
• 工作电压范围：2 至 6 V
• 低输入电流：1 μA
• 具有 CMOS 器件的高抗噪特性
• NLV 前缀适用于汽车及其他需要独特现场和控制变更要求的应用；符合 AEC-Q100 标准并具备 PPAP 能力
• 无铅设备

该器件包含保护电路，以防止因高静电电压或电场造成的损坏。必须采取预防措施，避免将任何高于最大额定电压的电压施加到高阻抗电路上。为了正常工作，Vin 和 Vout 应限制在 GND ≤ (Vin 或 Vout) ≤ Vcc 的范围内。未使用的输入必须始终连接到适当的逻辑电压电平（例如，GND 或 Vcc）。未使用的输出必须保持开路。
