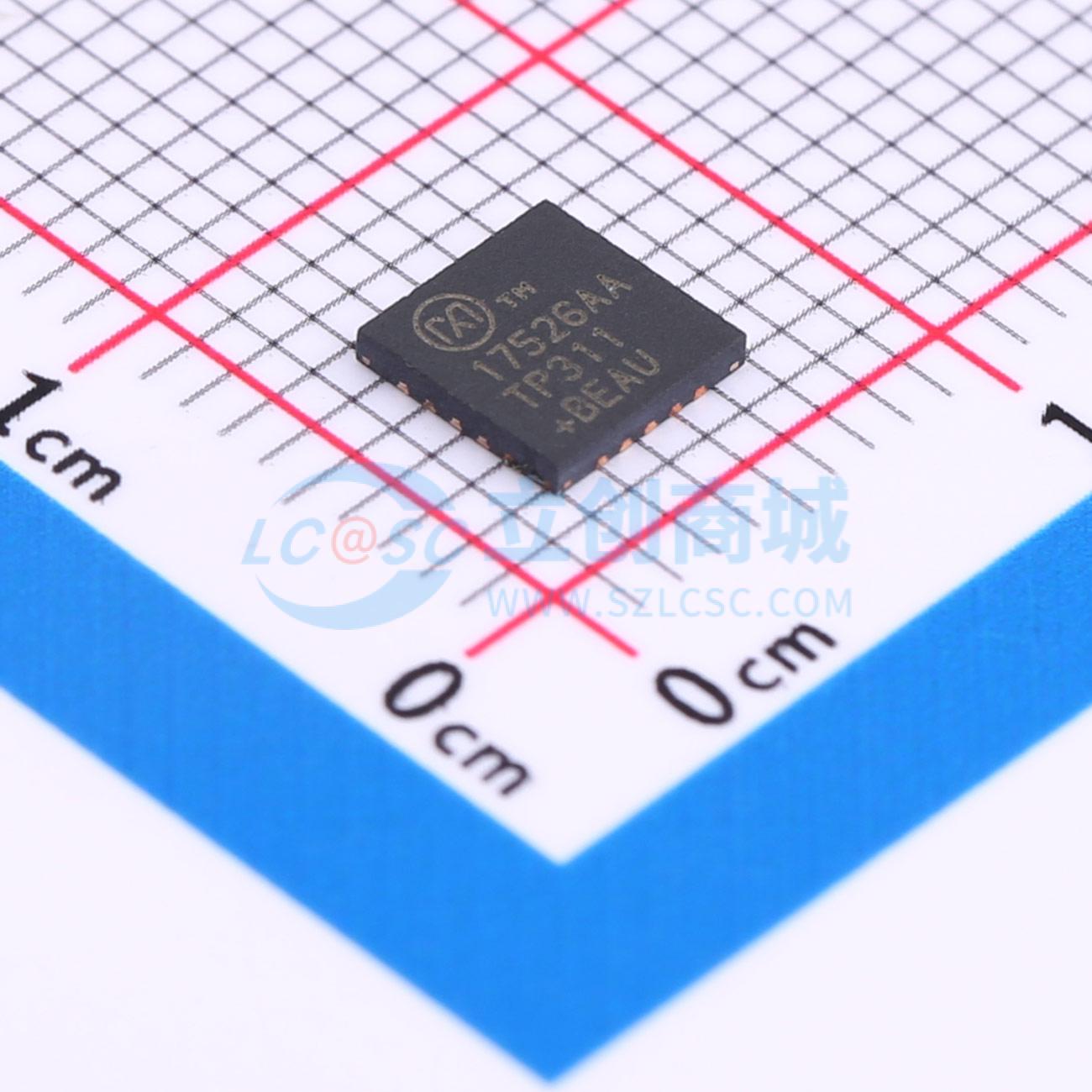

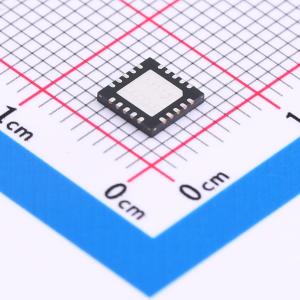

MAX17526AATP+

MAX17526A 提供了可调的保护边界，以防止输入电压故障和过流故障，并具有可编程的电源限制功能。正极性的输入电压故障通过内部低导通电阻（典型值30mΩ）的NFET保护至+60V。该设备使用内部或外部分压器提供固定的或可编程的过压锁定（OVLO）和欠压锁定（UVLO）阈值。通过将OVLO和/或UVLO引脚连接到GND，可以调用工厂预设的内部固定阈值。输入欠压保护可以在5.5V到24V之间编程设置，而过压保护则可以独立地在6V到40V之间编程设置。

输入极性反接保护通过由MAX17526A控制的外部NFET实现。反向极性电压保护的程度取决于工作负载总线电压（VOUT）以及外部NFET的电压阻断能力。例如，当VOUT = 30V时，为了达到-55V的输入范围保护，需要一个额定85V的外部NFET。如果不需要极性反接保护和反向电流保护，则应将SN连接到IN并将GN悬空。

通过将电阻从SETI引脚连接到GND来编程设定设备的电流限制。电流限制可以在0.2A至6.0A之间编程。当通过设备的电流达到或超过设定的电流限制时，内部NFET的电阻会被调节以限制电流。该设备提供了三种电流限制行为模式：连续模式、自动重试模式和锁闭模式。

在正常操作下，SETI引脚呈现与设备电流成比例的电流。结合SETI与GND之间的电流限制编程电阻，SETI引脚呈现一个与设备电流成比例的电压。这个电压可以通过监控系统读取，以记录设备的瞬时电流。

电源限制功能通过采样输入或输出电压并通过连接到PLIM引脚的分压器，在输入电源侧或输出负载侧实现。当外部电压超过编程阈值时，电源限制特性会降低已编程的电流限制。

设备可以通过两个独立的使能输入EN和HVEN，由主监控系统开启或关闭。这允许主监控系统对连接的负载进行供电的开启或关闭控制。

该设备提供了一个状态通告信号（FLAG），用于指示操作和故障信号。FLAG是一个开漏引脚，需要一个外接上拉电阻连接到适当的系统接口电压。此外，该设备还提供内部热关断保护，以防过度功率耗散。

• 工业电源分配系统
• 控制和自动化
• 运动控制驱动器
• 人机界面
