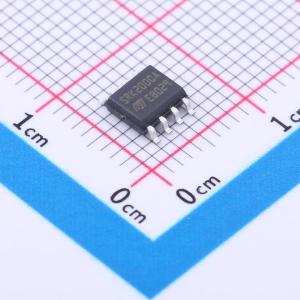

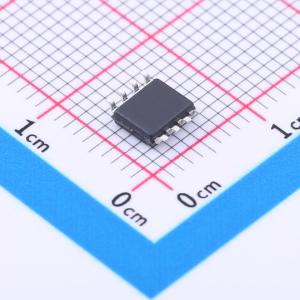

温馨提醒：图片仅供参考，商品以实物为准

SRK2000A

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LLC谐振转换器的同步整流器智能驱动器
品牌名称: ST(意法半导体)
商品型号: SRK2000A
商品编号: C1519385
商品封装: SO-8
包装方式: 管装
商品毛重: 0.45克(g)

商品参数

商品概述

SRK2000A智能驱动器实现了一种专门用于LLC谐振转换器次级侧同步整流的控制方案，该转换器使用带有中心抽头次级绕组的变压器进行全波整流。它提供两个大电流栅极驱动输出，每个输出能够驱动一个或多个N沟道功率MOSFET。每个栅极驱动器都可单独控制，并且互锁逻辑电路可防止两个同步整流MOSFET同时导通。该IC中的控制方案允许每个同步整流器在相应的半绕组开始导通时开启，并在其电流归零后关闭。SRK2000A器件实现了匹配的MOSFET关断阈值。该IC的一个独特特性是其智能自动睡眠模式。它能够检测转换器的低功率运行状态，并将IC置于低功耗睡眠模式，在此模式下，栅极驱动停止，静态功耗降低。通过这种方式，在轻载情况下（此时同步整流不再有益），转换器的效率得以提高。当IC识别到转换器的负载增加时，它会自动退出睡眠模式并重新启动开关操作。一个显著的特点是所需的外部元件数量极少。

商品特性

专为LLC谐振转换器优化的次级侧同步整流控制器
防止电流反向
安全管理负载瞬变、轻载和启动状态
匹配的关断阈值
轻载时的智能自动睡眠模式
用于N沟道MOSFET的双栅极驱动器，源极驱动电流为1 A，漏极驱动电流为3.5 A
工作电压范围为4.5至32 V
带迟滞的可编程欠压锁定（UVLO）
静态功耗为250 μA
工作频率高达500 kHz
采用SO - 8封装

应用领域

一体机电脑
高功率AC - DC适配器
符合80+/85+标准的ATX开关电源
符合90+/92+标准的服务器开关电源
工业开关电源

数据手册PDF

放大查看下载PDF

优惠活动

6.1折

购买数量

(100个/管，最小起订量 1 个)

个

起订量：1 个100个/管

总价金额：

￥ 0.00

近期成交6单

	属性	参数值
	商品目录	同步整流控制器
	适用AC-DC架构	LLC
	是否内置MOS	非内置
	工作电压	4.5V~32V
	开关频率	500kHz
	通道数	2

	属性	参数值
	静态电流(Iq)	250uA
	拉电流(IOH)	1A
	灌电流(IOL)	3.5A
	导通时间	150ns
	关断延时	60ns
	工作温度	-40℃~+150℃
