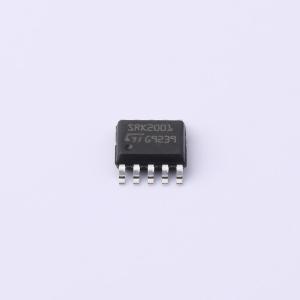

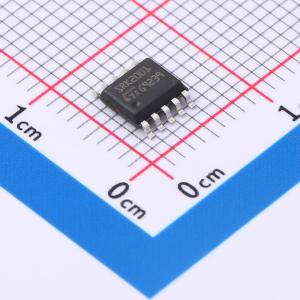

SRK2001

SRK2001控制器实现了一种专门用于LLC谐振转换器二次侧同步整流的控制方案，该转换器使用带有中心抽头二次绕组的变压器进行全波整流。 它提供两个大电流栅极驱动输出，每个输出能够驱动一个或多个N沟道功率MOSFET。每个栅极驱动器都可单独控制，并且互锁逻辑电路可防止两个同步整流MOSFET同时导通。 该IC中的控制方案使得每个同步整流器在对应的半绕组开始导通时开启，并在其电流归零后关闭。 具有自适应屏蔽时间的创新开启逻辑和自适应关闭逻辑可最大限度地延长同步整流MOSFET的导通时间，无需寄生电感补偿电路。 该器件的低功耗模式可满足轻载/空载条件下转换器功耗的最严格要求。 一个显著特点是所需的外部元件数量极少。

-专为LLC谐振转换器优化的二次侧同步整流控制器 -用于N沟道MOSFET的双栅极驱动器 -自适应关闭逻辑 -具有自适应屏蔽时间的开启逻辑 -寄生电感自动补偿-低功耗模式:静态电流50 μA -VCC工作电压范围4.5至32 V -每个同步整流MOSFET采用高压漏源开尔文检测 -工作频率高达500 kHz -关断时总延迟35 ns -防止电流反向 -安全管理负载瞬变、轻载和启动条件 -轻载时具有智能自动睡眠模式,用户可对进入/退出负载水平进行编程,具备软过渡和功能禁用功能 -可对突发模式的退出负载水平进行编程 -与标准电平MOSFET兼容 -SSOP10封装

• 交流-直流适配器
• 一体电脑
• 高端平板电视
• 符合80+/85+标准的ATX开关电源
• 符合90+/92+标准的服务器开关电源
• 工业开关电源
