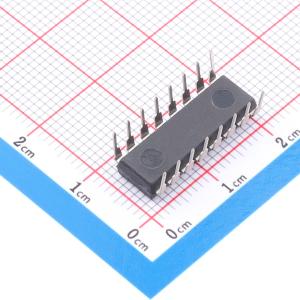

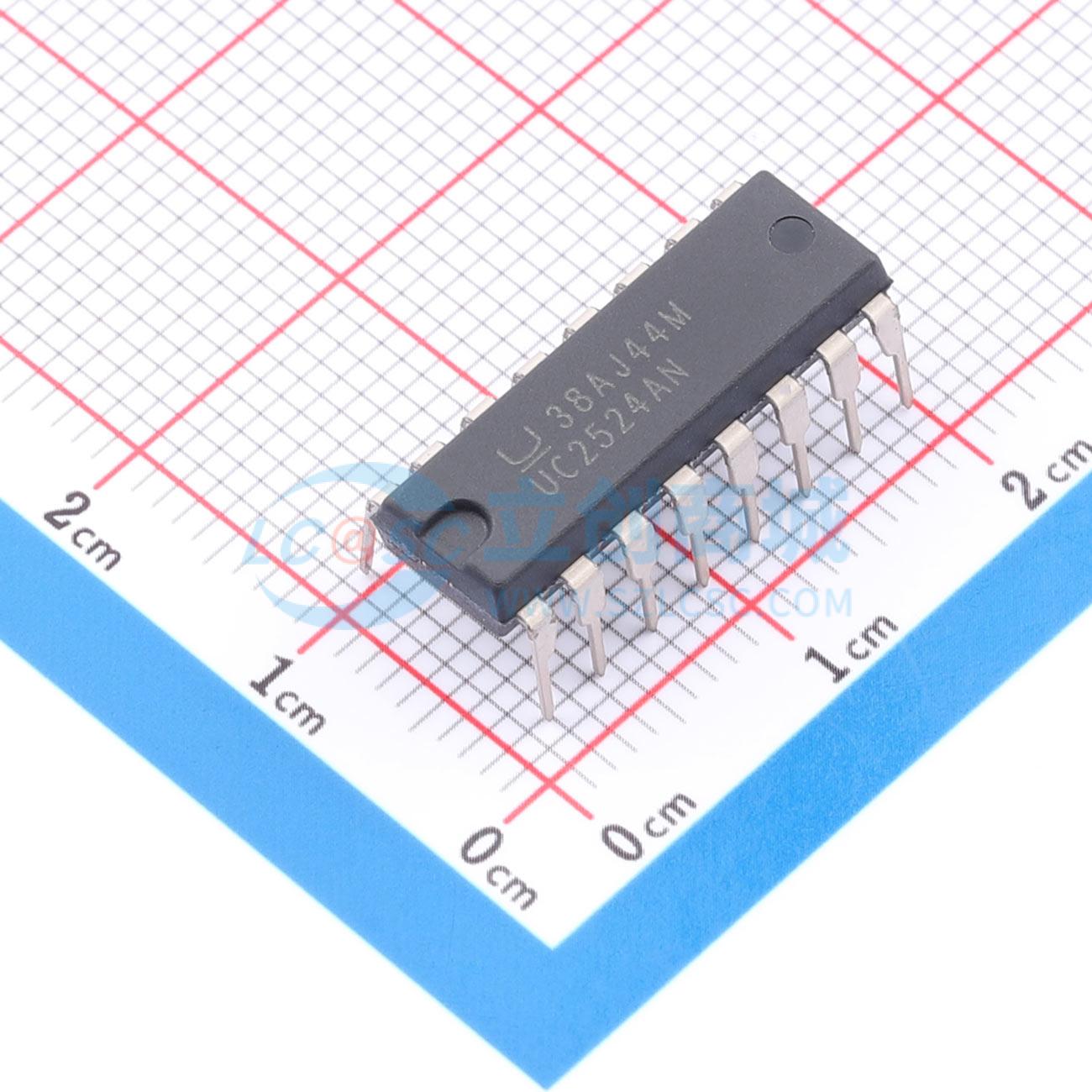

UC2524AN

60V 8V~40V 200mA

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 调节型PWM IC保留了行业标准UC1524 (SG1524)高度通用的架构，同时对其许多局限性进行了重大改进。与“非A”型号引脚兼容，在大多数现有应用中可直接互换，而不会影响电源性能。它包括一个精确的5V参考电压，精度为±1%，无需电位器调节；一个误差放大器，输入范围包括5V，无需参考分压器；一个电流检测放大器，可用于接地或电源输出线路；以及一对60V、200mA的非专用晶体管开关，大大增强了输出的通用性。欠压锁定电路可禁用除参考电压以外的所有内部电路，直到输入电压升至8V。开启电路具有约600mV的迟滞，可实现无抖动激活。PWM锁存器可确保在一个周期内不会出现多个脉冲，即使在嘈杂的环境中也是如此；逻辑电路可消除单个输出上的双脉冲；具有200ns的外部关断能力；并具有自动热保护功能，可防止芯片温度过高
品牌名称: TI(德州仪器)
商品型号: UC2524AN
商品编号: C1519418
商品封装: PDIP-16
包装方式: 管装
商品毛重: 0.001克(g)

商品参数

	属性	参数值
	晶体管耐压	60V
	拓扑结构	反激式；全桥式；正激式；推挽式；半桥式；升压式
	特性	过热保护(OTP)；欠压保护(UVP)；过流保护(OCP)
	工作温度	-40℃~+85℃

商品概述

UC1524A系列调节型PWM集成电路在设计上保留了行业标准UC1524（SG1524）高度通用的架构，同时对其诸多局限性进行了大幅改进。UC1524A与“非A”型号引脚兼容，在大多数现有应用中可直接互换，且不会影响电源性能。不过，使用UC1524A可让设计师无需担忧许多通常需要额外电路才能解决的问题。 UC1524A内置一个精度经修整至±1%的精确5V基准源，无需电位器调节；一个输入范围包含5V的误差放大器，无需基准分压器；一个可用于接地或电源输出线路的电流检测放大器；以及一对60V、200mA的无偏置晶体管开关，极大地增强了输出的通用性。 UC1524A的另一特性是欠压锁定电路，在输入电压升至8V之前，该电路会禁用除基准源之外的所有内部电路。这使得待机电流在启动前保持较低水平，大大简化了低功耗离线电源的设计。启动电路具有约600mV的迟滞，可实现无抖动激活。 UC1524A设计中的其他改进包括：一个PWM锁存器，确保即使在嘈杂环境下每个周期也不会出现多脉冲；逻辑电路可消除单输出上的双脉冲；具备200ns外部关断能力；以及芯片过热时的自动热保护功能。UC1524A的振荡器电路可在超过500kHz的频率下使用，且现在更易于与外部时钟脉冲同步。 UC1524A采用密封16引脚双列直插式封装（DiP），工作温度范围为 - 55℃至 + 125℃。UC2524A和3524A有陶瓷或塑料封装可选，工作温度范围分别为 - 40℃至 + 85℃和0℃至70℃。也提供表面贴装器件。

商品特性

与标准UC1524系列完全互换
内部修整的精密基准源，精度达±1%
高性能电流限制功能
带迟滞开启的欠压锁定
启动电源电流小于4mA
输出电流可达200mA
60V输出能力
误差放大器和电流限制放大器均具有宽共模输入范围
PWM锁存器确保每个周期输出单脉冲
双脉冲抑制逻辑
通过PWM锁存器实现200ns关断
确保频率精度
热关断保护

优惠活动

购买数量

(25个/管，最小起订量 1 个)

个

起订量：1 个25个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	工作电压	8V~40V
	开关频率	500kHz
	输出电流	200mA
	最大占空比	45%
