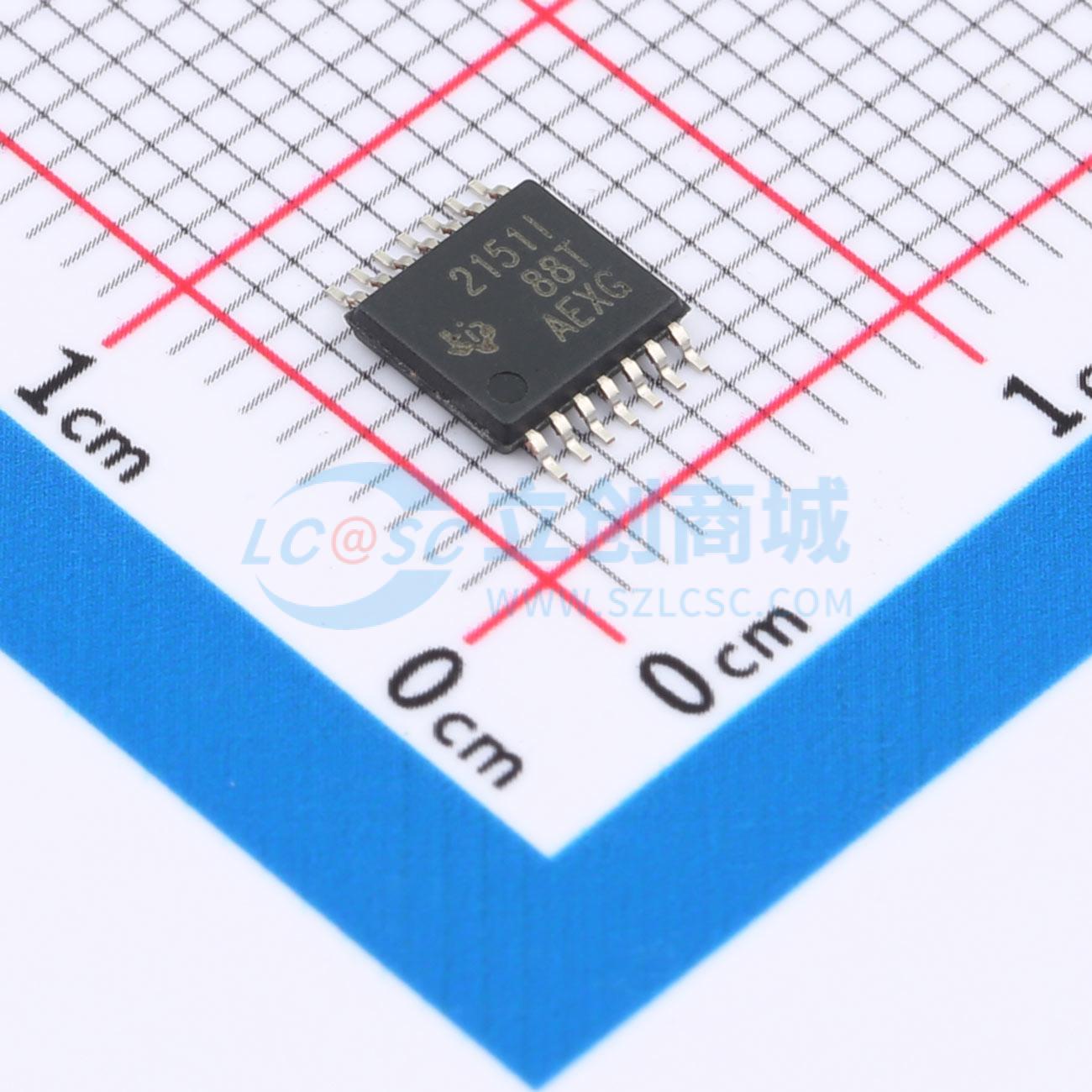

温馨提醒：图片仅供参考，商品以实物为准

TPS2151IPWP

900mV~3.3V 250mA 5.5V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS2151 具有高电平有效和可调节输出的 LDO 的双通道、0.6A 负载、5V、40mΩ USB 电源开关
品牌名称: TI(德州仪器)
商品型号: TPS2151IPWP
商品编号: C1519371
商品封装: HTSSOP-14-EP
包装方式: 管装
商品毛重: 0.06克(g)

商品参数

商品概述

TPS2140/41/50/51 是符合USB 1.0和2.0规范的集成电路，包含一个双电流限制电源开关和一个可调低压差线性稳压器（LDO）。开关和LDO通过控制开启斜率来限制浪涌电流。开关的独特双电流限制功能允许USB外设在开关输出端使用高值电容，同时保持浪涌电流较低。在开启过程中，开关将提供给电容负载的电流限制在100 mA以下。当开关的输出电压达到输入电压的大约93%时，开关电源良好输出变高，开关电流限制增加到800 mA（最小值），此时可以开启更高电流负载。较高的电流限制提供了短路保护，同时允许外设从USB总线中抽取最大电流。

开关和LDO独立工作，为需要独立核心和I/O电压的DSP应用提供了灵活性。例如，在一个由3.3 V电源轨供电的DSP应用中，LDO可以为DSP核心提供低至0.9 V的电压，而开关则为3.3 V（典型）的DSP I/O电源供电。如果需要电源排序，可以使用LDO电源良好输出来使能开关。

商品特性

适用于USB高功率外设的完整电源管理解决方案
带使能和325毫安（典型）电流限制的250毫安低压差稳压器（LDO）
LDO支持2.7 V至5.5 V输入和0.9 V至3.3 V可调输出电压
具有双电流限制的40毫欧（典型）高端MOSFET
LDO和开关的欠压锁定和电源良好
与CMOS和TTL兼容的使能输入
85微安（典型）供电电流
5微安（典型）待机供电电流
提供14引脚HTSSOP（PowerPAD）封装
-40°C至±85°C环境温度范围
可替代TPS2148/58 3.3-V LDO，带3.3-V开关和5-V开关

应用领域

高功率USB外设
ADSL调制解调器
数码静止相机和PC相机
Zip驱动器
喇叭
DSP序列处理

优惠活动

购买数量

(90个/管，最小起订量 1 个)

个

起订量：1 个90个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	5.5V
	输出电压	900mV~3.3V
	输出电流	250mA
	电源纹波抑制比(PSRR)	50dB@(1kHz)

	属性	参数值
	压差	500mV
	静态电流(Iq)	150uA
	特性	PG脚；过流保护；带使能；过热保护
	工作温度	-40℃~+85℃
	输出极性	正极
	输出通道数	2
